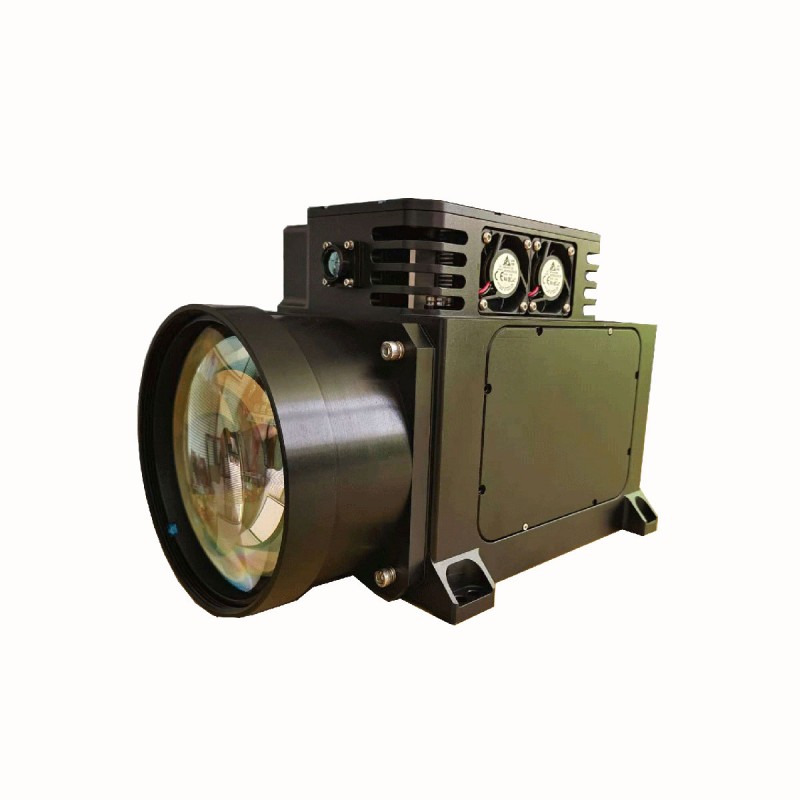

10 km laserintervallmodul för anti drone ststem

STA-WR10000X är en dedikerad laseravståndsmodul för att mäta UAV-mål. Det är utvecklat baserat på en 1064Nm YAG-laser, med en stor divergensvinkel på upp till 0,8 MRAD och högkvalitativ laserstråle. Det kan enkelt låsa på ett UAV -mål med ett reflektionsarea på 0,1 m² på ett avstånd av 10 km och mäta ett UAV -mål med ett reflektionsområde på 2㎡ UAV -mål upp till 15 km bort.

Skicka förfrågan

Produktbeskrivning

a) kapabel att självkontrollera informationssvarfunktion;
b) kapabel till felplats och återkoppling av fel;
c) kapabel till seriekommunikation.

Produktparametrar

Modell	STA-WR10000X	Anteckningar
Våglängd	1064nm
Divergensvinkel	0,8 ± 0,1 mard
Maxområde	≥10000M	Reflekterande område 0,1 m² UAV
Maxområde	≥15000 m	Reflekterande område 2 m² UAV
Mini	≤150 m
Noggrannhet	± 2M （RMS）
Avståndsfrekvens	1. 5, 10, 20Hz justerbar
Gränssnitt	Rs422	Anpassningsbar
Leveransspänning	24V	Anpassningsbar
Icke-parallellism mellan optisk axel och monteringsreferensplan	≤2mrad
Arbetskraftsförbrukning	≤100W (@20Hz)
Driftstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-50 ℃～+70 ℃
Storlek	≤288 × 165 × 191mm
Vikt	≤6,5 kg

Förklaring: Synlighet ≥ 20 km, fuktighet ≤ 80%, UAV -målreflektion 0,3.

Elgränssnitt

Stift	Definiera	Anteckningar
1	Vcc	+24V anodal
2
3
4
5	Gard	Negativ stimulanspol
6
7
8
9	T+	Rs422
10	R-
11	T-
12	R+
13	Kommunikation GND
14	Syn+	RS422 Differential Externt tidssystem, bredd> 10us.
15	Syn-	RS422 Differential Externt tidssystem, bredd> 10us.
