Huvudfunktioner
(1) enstaka variation och kontinuerlig variation;
(2) svara på laseravståndskommandon och kan sluta sträcka sig när som helst enligt stoppkommandot;
(3) utgångsavståndsdata och statusinformation en gång per puls under avståndsmätning;
(4) den kan rapportera det kumulativa antalet överförda laserpulser (ingen förlust av kraft);
(5) Val av distans, främre och bakre målindikering;
(6) Självtestfunktion.
Produktintroduktion

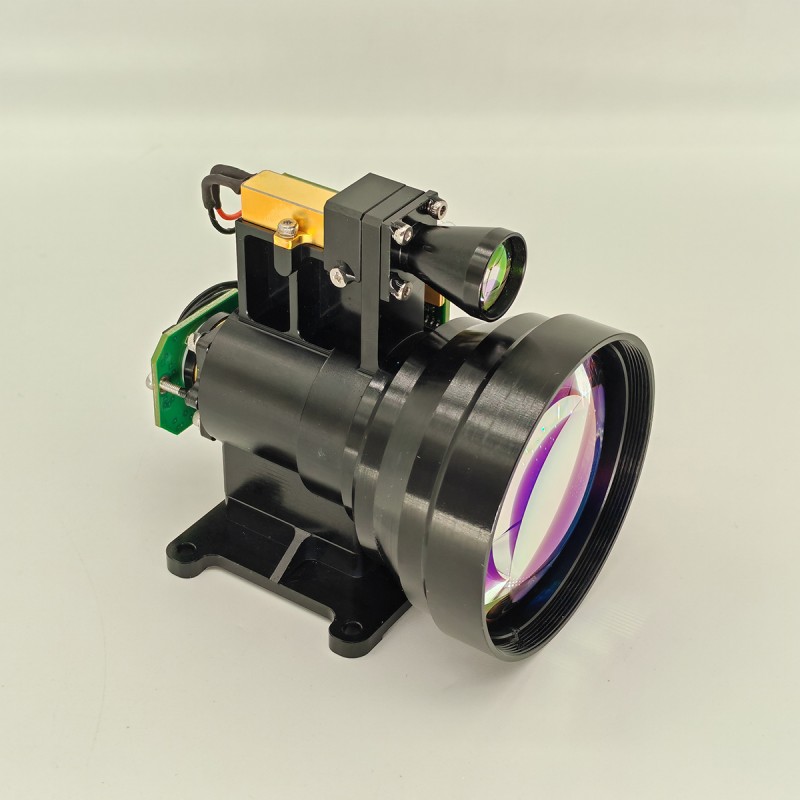

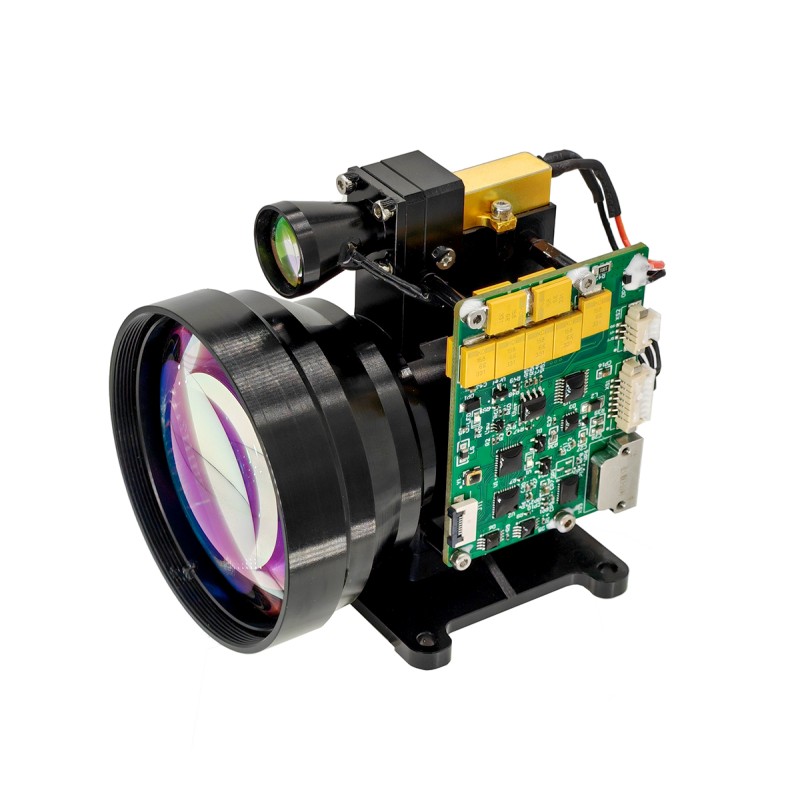

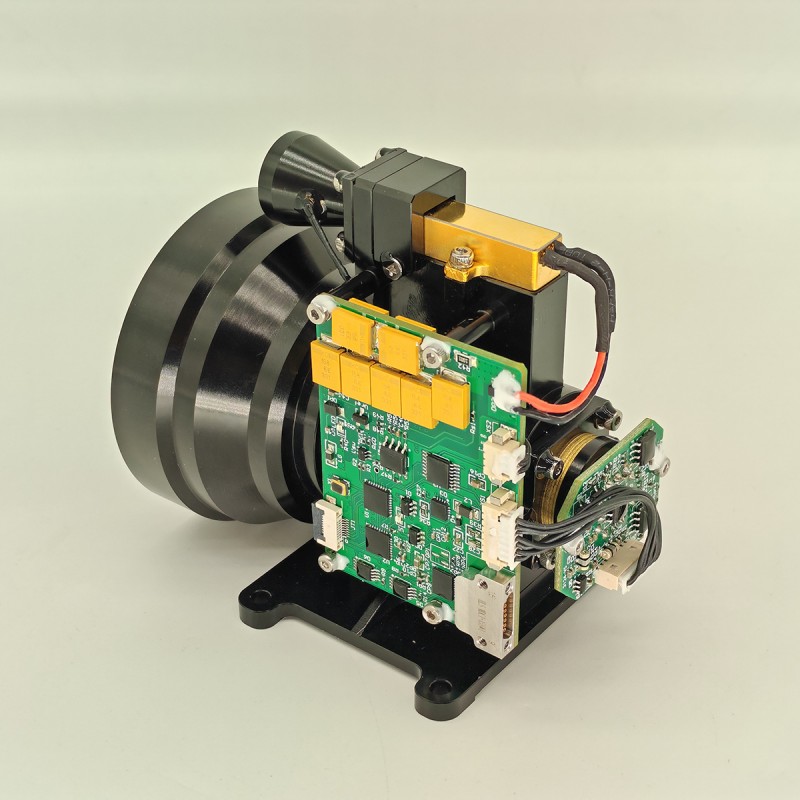

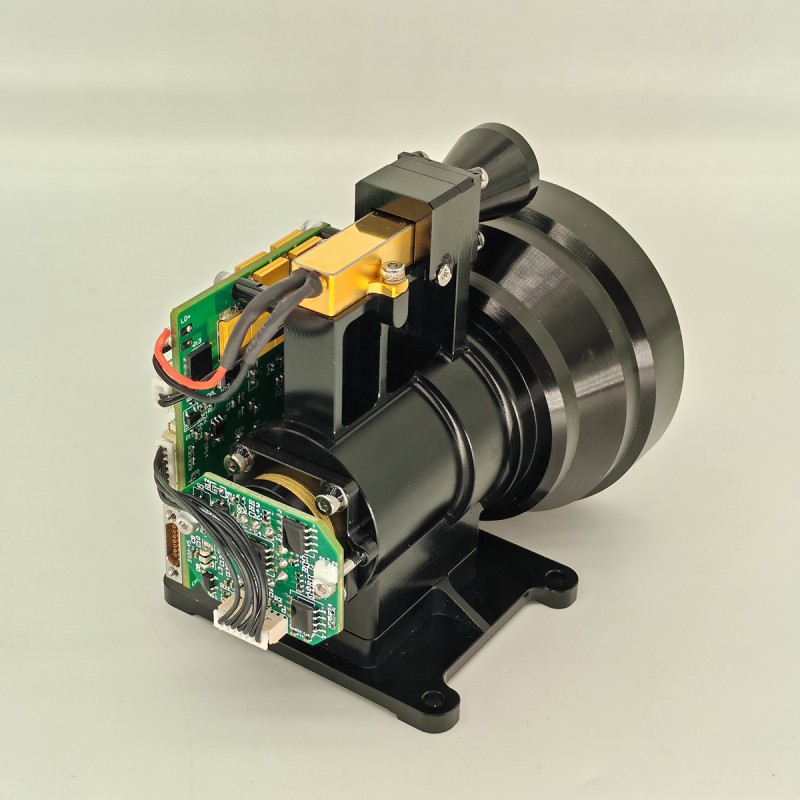

B1220X Laser RangeFinder -modulen är en militär pulslaseravståndsmätare utformad för applikationsscenarier som flygplan, obemannade flygfordon, tankar och omfattning. Den har liten storlek, lätt vikt, låg effektförbrukning, stabil prestanda, lång mätavstånd och lång livslängd, mänsklig ögonsäkerhet och andra fördelar, det är en viktig teknisk utrustning för att förbättra produktens riktningsnoggrannhet.
Produktprestandaindex
Punkt |
Teknisk parameter |
Instruktion |
Modell |
Sta-b1220x |
Arbetsvåglängd |
1535 ± 5nm |
Ögonsäkerhet |
Klass 1 (IEC 60825-1) |
Får bländare |
Φ57mm |
Utsläppsöppning |
Φ19mm |
Variationsförmåga |
50 m-20 km |
Avståndsortiment |
≥20000m |
Maxområde |
≥15000 m |
Stort mål, reflektivitet: 0,6, observatörssynlighet 25 km |
≥12000 m |
Nato Target |
≥8000 m |
Mänsklig mål |
≥3200 m |
UAV -mål |
Mini |
50 m |
|
Detektering av flera mål |
Upp till 3 mål |
|
Alltför noggrannhet |
± 3m |
3D |
Avståndsfrekvens |
1 ~ 10Hz justerbar |
|
Noggrannhet |
≥98% |
|
Falsk larmfrekvens |
1% |
|
Divergensvinkel |
≤0,3 mad |
|
Gränssnitt |
Rs422 / rs232 / ttl |
|
Spänning |
DC18 ~ 32V |
|
Arbetskraft |
≤3w |
Normalt temperaturtest |
Toppmakt |
≤6w |
Normalt temperaturtest |
Mekanisk chock |
75g, 1ms |
|
Arbetstemperatur |
-40 ℃~+60 ℃ |
|
Lagringstemperatur |
-55 ℃~+70 ℃ |
|
Pålitlighet |
MTBF ≥ 1500H |
|
Storlek |
≤90 mm × 63mm × 82mm |
|
Vikt |
≤350 g |
|
Huvudfunktion |
Först och sista målet varierar, multi-mål, avståndsselektivitet |
Mer funktion |
1. Avståndsblind inställning av grindfunktion; 2. Självkontrollfunktion (högspänning, temperatur osv.); 3. Avståndsupplösning: 30 m; |
Anmärkningar:
1) Nato -målstorlek 2,3 m × 2,3 m; Mänsklig målstorlek 0,5 m × 1,7 m; UAV -målstorlek 0,2 m × 0,3
m; Reflektivitet 30%, observatörssynlighet ≥ 20 km
Strukturinstallationsgränssnitt
Externt gränssnitt
Anslutningsmodell |
MDC1-15SW1 |
Stift |
Definiera |
Fungera |
Anmärkningar |
1
|
Vå |
Positiv effektinmatning |
9-36V |
2
|
Gard |
Kraftinmatning |
|
3
|
Rs422_t/r+ |
|
|
4
|
Rs422_t/r- |
|
|
5
|
Rs422_rxd- |
|
|
6
|
Rs422_rxd+ |
|
|
7
|
Rs232-tx |
|
|
8
|
Rs232-rx |
|
|
9
|
Ttl-tx |
|
3.3V |
10
|
Ttl-rx |
|
3.3V |
11
|
Gard |
Kommunikationsplats |
|
12
|
Nc |
|
|
13
|
Nc |
|
|
14
|
Nc |
|
|
15
|
Nc |
|
|
OEM/ODM -moduler och anpassade lösningar
B1220X är designad för systemintegratorer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.
Den är mycket liten, ultralätt, har låg effektförbrukning och kan mätas på lång avstånd. Det är lämpligt för handhållna enheter (termisk avbildning), vapenmonteringsapplikationer, bärbara system och lätta sensorsviter och obemannade flygfordon eller UGV: er.
