12 km laseravståndsmätarmodul

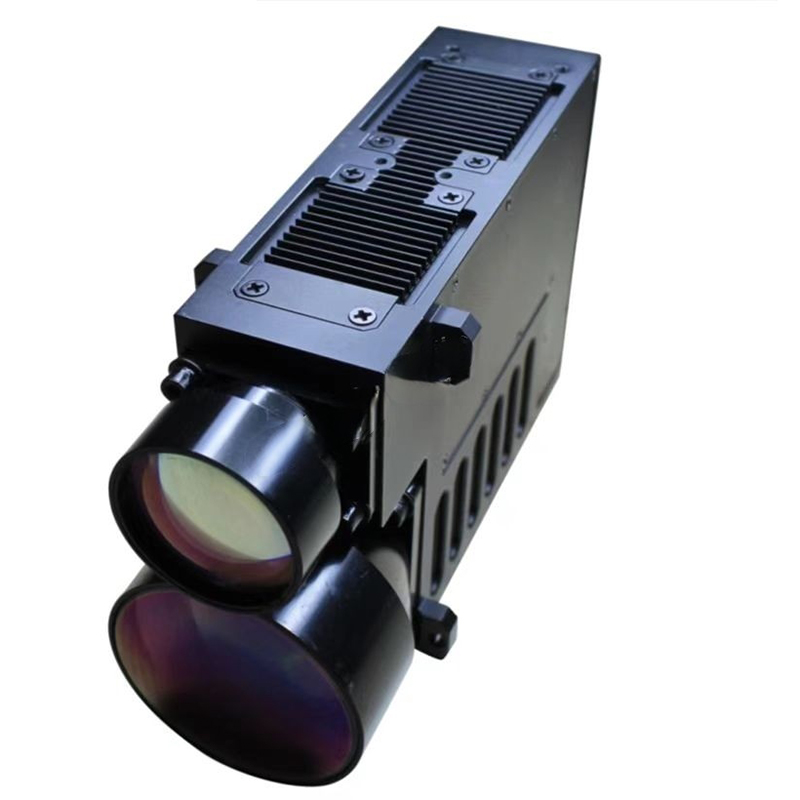

M1220x långdistanslaseravståndsmätare är en militär pulslaseravståndsmätare designad för flygplan, obemannade flygfarkoster, stridsvagnar, artilleri och andra tillämpningsscenarier. Den har fördelarna med liten storlek, låg vikt, låg strömförbrukning, stabil prestanda, lång mätsträcka, lång livslängd, ögonsäkerhet och så vidare. JIOPTICS® är en viktig teknisk utrustning för att förbättra produktens siktningsnoggrannhet. Välkommen att köpa 12km Laser Range Finder Module från oss.
Avståndsräckvidd: sikten under siktförhållandena är inte mindre än 15 km, för fordon (2,3mX2,3m mål), 0,3 diffus reflektans, avståndsavstånd â¥12000m; Sikt under förhållanden på minst 25 km, stort mål, avståndsavstånd â¥20000m;
Modell:M1220X
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
JIOPTIK
| Parametrar |
Specifikation |
Notera. |
| Våglängd |
1535±5nm |
|
| Rangeringsförmåga |
50m~20km |
|
| Rangeringsförmåga |
â¥12 km (2,3 m×2,3 m, fordon med 0,3 reflektivitet, synlighet⥠15 km) |
Luftfuktighetâ¤80 % |
| â¥20 km (för stora mål, siktâ¥25 km) |
||
| Varierande noggrannhet |
±3m |
|
| Varierande upprepningsfrekvens |
1~10hz (justerbar) |
|
| Noggrannhet |
⥠98 % |
|
| Divergensvinkel |
â¤0,3mrad |
|
| Tar emot |
56 mm |
|
| Kommunikationsgränssnitt |
RS422 |
|
| Matningsspänning |
DC18~32V |
|
| Driftskraft |
â¤2W(@1hz) |
Testad i rumstemperatur |
| Står fast vid |
â¤0,5W |
Testad i rumstemperatur |
| Dimensionera |
⤠89 mm×63,4 mm×80 mm |
|
| Vikt |
⤠350 g |
|
| Temperatur |
-40â~65â |
|
| Värmeavledande |
Genom termisk |
|
Kommunikationsgränssnitt
| Rad NR. |
Definition |
Notera. |
|
1 |
RS422 RX |
RS422-mottagning |
|
2 |
RS422 RX- |
RS422 mottagning- |
|
3 |
RS422 TX- |
RS422 sändning- |
|
4 |
RS422 TX |
RS422 sändning |
|
5 |
GND |
För kommunikationsgränssnitt |
|
6 |
24V |
Strömförsörjning 24V |
|
7 |
GND |
För strömförsörjning |
|
8 |
|
Till reservdel |
Dimensionera
OEM/ODM-moduler och skräddarsydda lösningar
M1220X är designad för systemintegratörer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.
Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.
Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.
Beräkning av avståndsförmåga
(1)Mål och tillståndskrav
Sikt⥠15 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmåga⥠12 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det â¥80kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 56mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt
: Sändningseffekt för laseravståndsmätare (50kw)
: Sändningstransmittans(0,9)
: Mottagningssändning(0,8)
: Optiskt mottagningsområde (56 mm mottagning
: Effektivt reflektionsområde för mål(5.29ã¡)
: Målreflektivitet(0,3)
: Atmosfärsdämpningskoefficient(0,16)
: Sikt (enligt testförhållanden)
: Avstånd till mål
Så länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 15 km sikt med 14 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD (5×10-9W), därför, under ett förhållande med 15 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 13~14 km (kan vara nära eller mindre än 14 km).
Sikt⥠15 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmåga⥠12 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det â¥80kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 56mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt: Sändningseffekt för laseravståndsmätare (50kw): Sändningstransmittans(0,9): Mottagningssändning(0,8): Optiskt mottagningsområde (56 mm mottagning: Effektivt reflektionsområde för mål(5.29ã¡): Målreflektivitet(0,3): Atmosfärsdämpningskoefficient(0,16): Sikt (enligt testförhållanden): Avstånd till målSå länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 15 km sikt med 14 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD (5×10-9W), därför, under ett förhållande med 15 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 13~14 km (kan vara nära eller mindre än 14 km).
