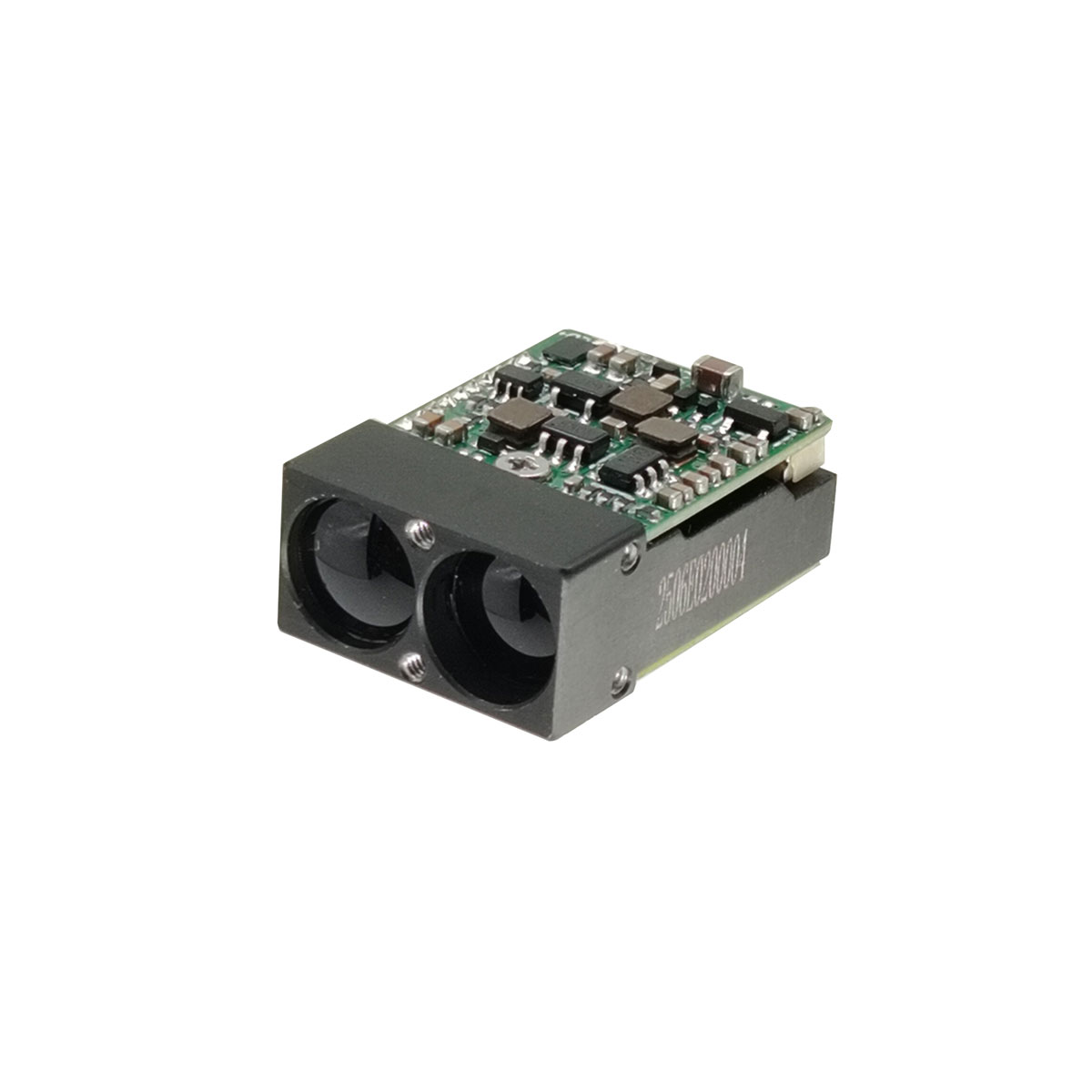

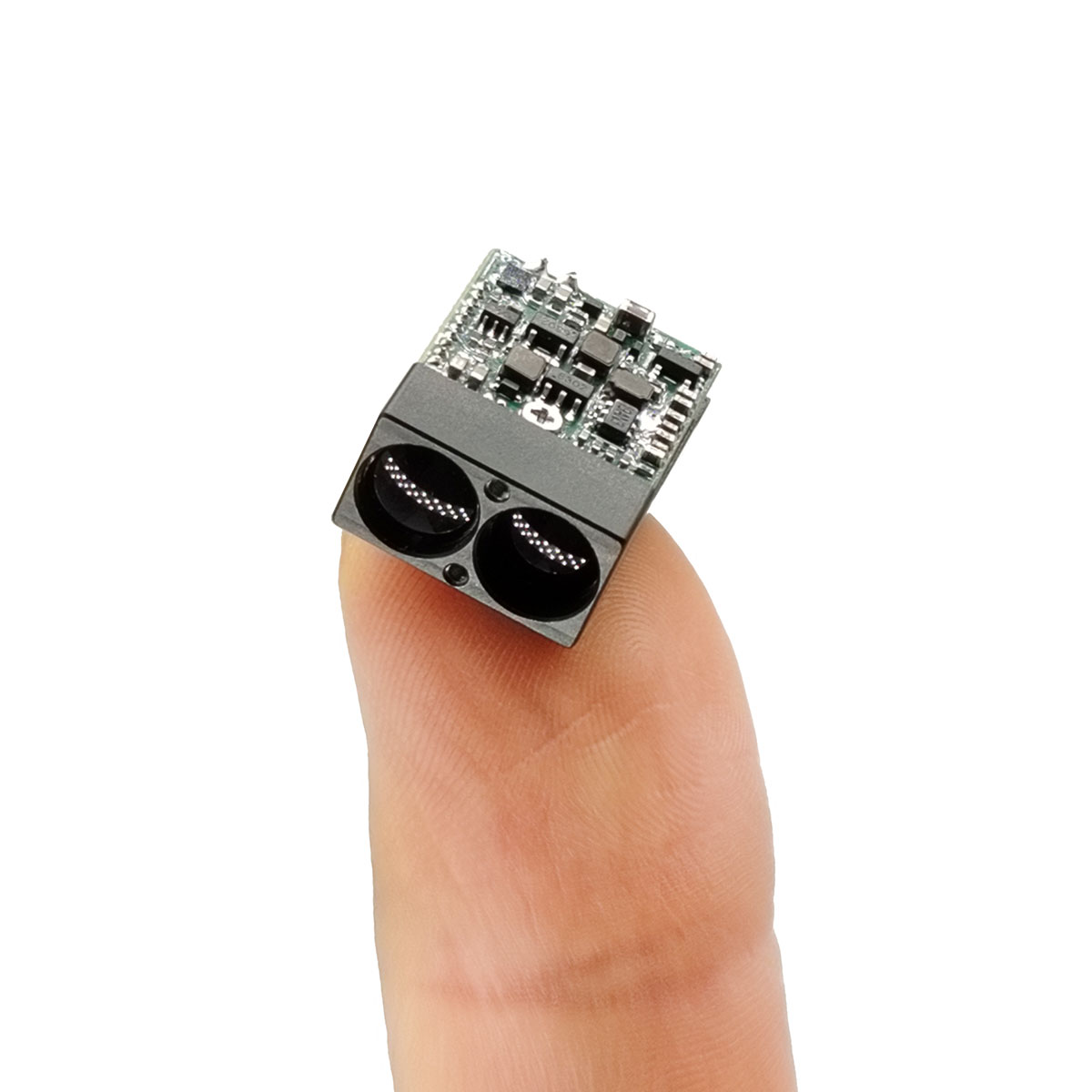

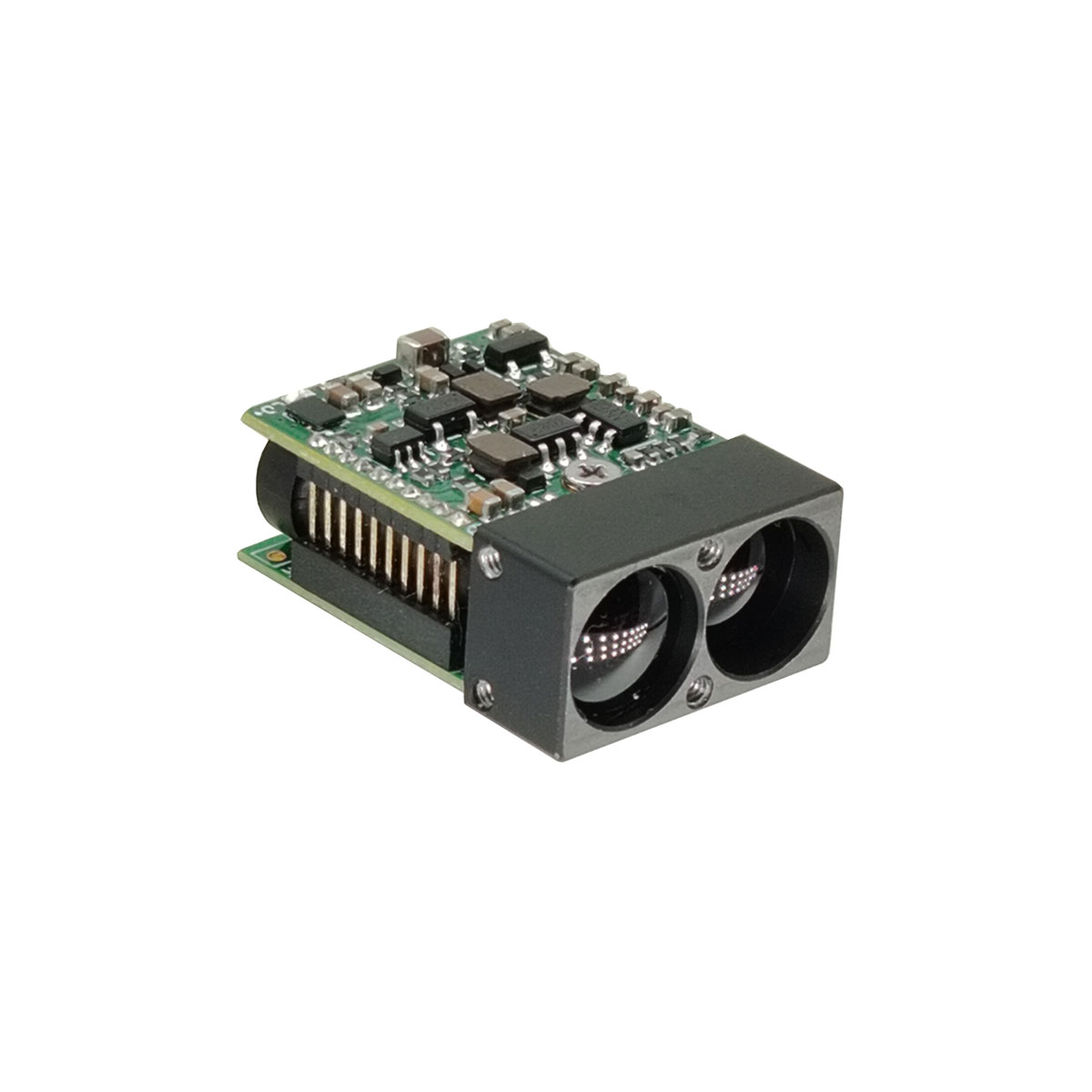

1500m Micro Laser Avståndsmätare Modul

STA-D15X miniatyrlaseravståndsmodulen använder en 905nm halvledarlaser, som har egenskaperna lång räckvidd, låg strömförbrukning, liten storlek och ögonsäkerhet. Den är mycket lämplig för att integrera små obemannade luftfordonskapslar, handhållna mörkerseendeenheter, värmebilder och annan utrustning. Max räckvidd: 1500m Avståndsnoggrannhet: ± 1m Avståndsfrekvens: Engångsavstånd, 1Hz, 2Hz Vikt: 5g ±0,5g

Skicka förfrågan

Produktbeskrivning

Nyckelfunktioner:

Halvledarlaserteknik: Överlägsen tillförlitlighet, kompakthet och lägre strömförbrukning än traditionella avståndsmätare för flygtid (TOF), vilket möjliggör integration i bärbara och utrymmesbegränsade enheter.

Produktens prestandaindex

Serienummer	Projektnamn	STA-D15X
1	Människans ögonsäkerhet	Ja
2	Laser våglängd	905 nm
3	Laser divergensvinkel	1×6mrad
4	Mottagande synfält	~20mrad
5	Sändarkaliber	Φ7mm
6	Mottagande kaliber	Φ7mm
7	Spännvidd	5~1500m
8	Varierande noggrannhet	±1m
9	Mätfrekvens	Enkelbildsavstånd, 1Hz, 2Hz
10	Baudhastighet	115200bps (standard)/9600bps/38400bps/57600bps
11	Noggrannhetsgrad	≥98 %
12	Falskt larmfrekvens	≤1 %
13	Datagränssnitt	UART（TTL_3.3V）
14	Matningsspänning	DC 3~5V
15	Energiförbrukning	Standbyeffekt ≤ 0,6WAmedelvärde ≤ 0,8W@1HzToppvärde ≤ 1,3W@1Hz
16	Energiförbrukning
17	Startstoppström	≤ 680mA
18	Läckström	<50
19	Vikter	5±0,5g
20	Storlek （L×B×H）	≤22,5 mm×16 mm×9,5 mm
21	Driftstemperatur	-20~~60℃
22	Förvaringstemperatur	-30~~60℃
23	Chock	1200g, 1ms
24	Vibration	5~50~5Hz, 1 oktav/min, 2,5g
25	Pålitlighet	MTBF≥1500h
26	Uppstartstid	≤100ms;
27	Elektriskt gränssnitt	Kontaktkontakt: 0,8WTB-6Y-2Anslutningskontakt: 0,8WTB-6AWB-01

Sträcker sig 1500m, datatestmiljö med sikt ≥ 25 km och luftfuktighet ≤ 50%.

Modulsammansättning

Huvudkomponenterna i laseravståndsmätarprodukten är följande:

a) Mottagning och sändning av komponenter;

b) Kretskomponenter; 22,5 mm×16 mm×9,5 mm (L×B×H), vikten är ≤5g±0,5g, och dess utseende visas i Fig.1.

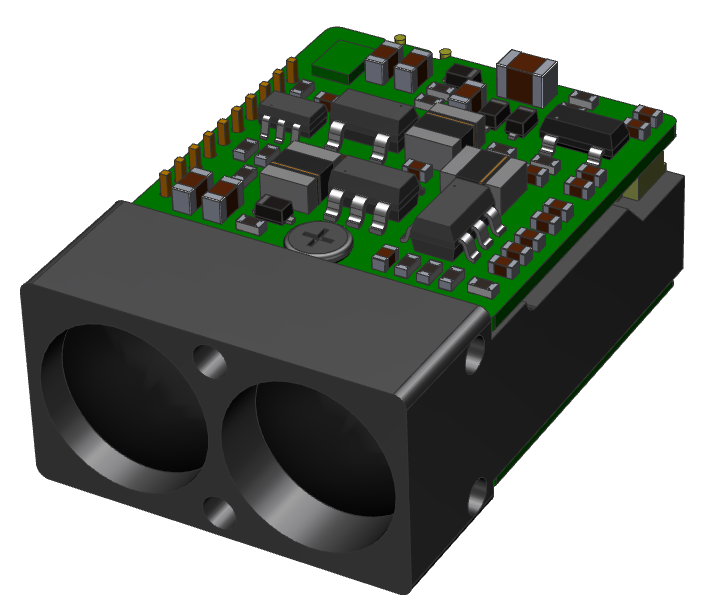

Figur 1 Produktens utseende

Strukturinstallationsgränssnitt

De yttre dimensionerna för de mekaniska och optiska gränssnitten visas i figur 2.

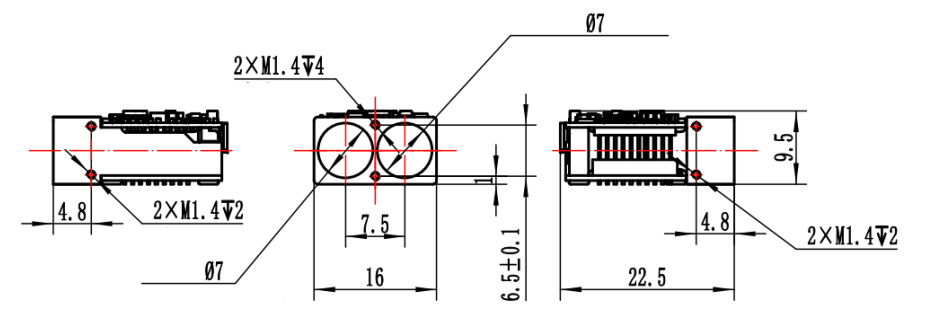

Figur 2 Mekaniskt och optiskt gränssnittsdiagram

Elektriskt gränssnitt

Strömförsörjningsspänning: 3,3V (kan förspännas till 3,3V~5V);

Kommunikationstyp: UART-TTL (3,3V);

Toppstartström: ≤ 680mA;

Strömförbrukning i standbyläge: ≤ 0,6W;

Genomsnittlig strömförbrukning: ≤ 0,8W@1Hz ；

Toppeffektförbrukning för avståndsmätning: ≤ 1,35W@1Hz ；

Läckström: ＜ 50uA;

Ström på avståndssvarstid: ≤ 100ms

Den övre datoränden uppnår tvärbindningstestning med avståndsmätmaskinens ände 0,8WTB-6AWB-01-kontakt (Yueqing Huabao) genom 0,8WTB-6Y-2-kontakten. Definitionerna av nätaggregatet och kommunikationsportstiften för avståndsmätaren visas i tabellen nedan.

Tabell 2 Definition av produktens elektriska stift

Stift	Märkning	Definition av elektriska egenskaper	Signalriktning
1	Power-EN
2	TTL_RXD	Signalingångsport	Värddator till avståndsmätare
3	TTL_TXD	Signalutgångsport	Avståndsmätare till värddator
4	NC
5	Strömförsörjning+
6	GND

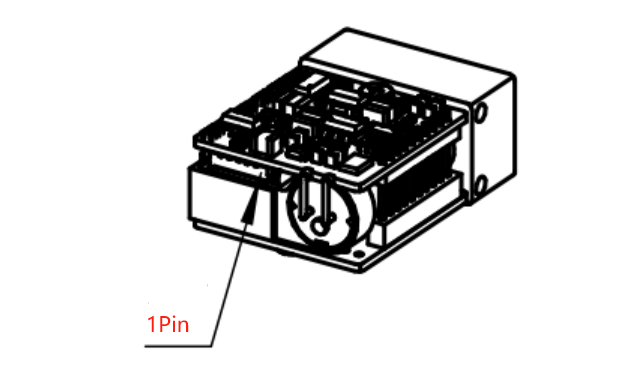

Bild 3: 1 stift

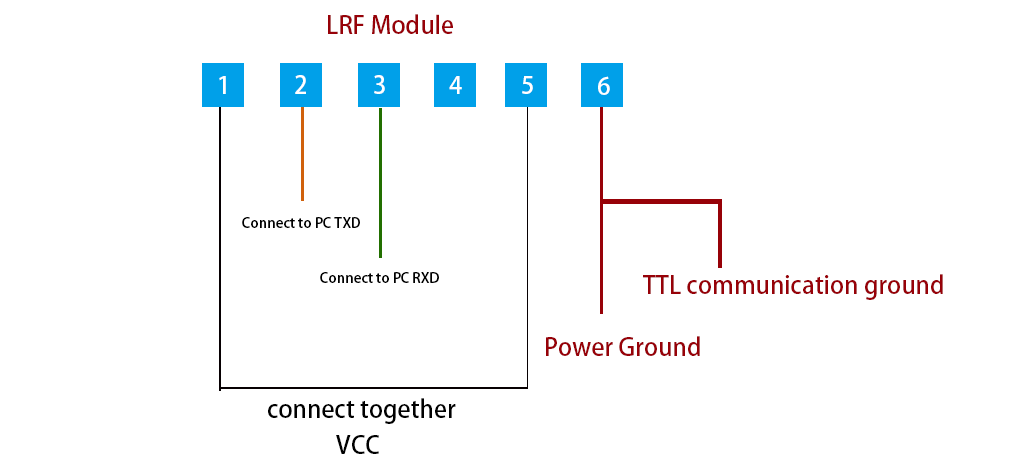

Elektriskt anslutningsdiagram

Modulkommunikation

Kommunikationsgränssnitt

Baudhastighet: 115200bps (standard)/9600bps/38400bps/57600bps;

Enkelbyte-överföringsformat: inkluderar 1 startbit, 8 databitar, ingen kontrollsumma, 1 stoppbit, 8-bitars data överförs först till den lägre biten och sedan till den högre biten.

Enskild avståndsinstruktion

Obs: Skickar verifieringskod=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Receive checksum=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

Skicka till Ranging-modulen:

byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0xAA	0x88	0xFF	0xFF	0xFF	0xFF	0x84

Avståndsmodulen återvänder

byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0xAA	0x88	status	0xFF	DATA_H	DATA_L	verifieringskod

Status=0， Enstaka mätning misslyckades; DATA_H=0xFF，DATA_L=0xFF； status=1， Enstaka mätning lyckad; DATAH_=hög byte av mätresultat; DATA_L=låg byte av mätresultat.

Instruktioner för kontinuerlig avståndsmätning

Obs: Skickar verifieringskod=Byte 3+Byte 4+Byte 5+Byte 6+Byte 7;

Receive checksum=Byte 1+Byte 2+Byte 3+Byte 4+Byte 5+Byte 6+Byte 7.

byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0xAA	Frekv	0xFF	0xFF	0xFF	0xFF	verifieringskod

Avståndsmodulen återvänder

byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0xAA	Frekv	status	0xFF	DATA_H	DATA_L	verifieringskod

Status=0， Kontinuerlig mätningsfel; DATA_H=0xFF，DATA_L=0xFF； status=1， Kontinuerlig mätning lyckades; DATAH_=hög byte av mätresultat; DATA_L=låg byte av mätresultat.

Frekvens=0x89, 1Hz intervall; Freq=0xB9, 5Hz intervall; Freq=0xC9, 10Hz intervall; Freq=0xF9， Axelkalibreringsläge (sänder tillbaka axelkalibreringsstatus en gång efter att ha mottagit kalibreringskommandot).
