1535nm 10 km laserområdefindermodul

JIOPTICS 1535NM STA0410 1535NM 10 km Laser RangeFinder -modul är speciellt utformad för OEM -integration och kan ge exakt mätning för brandkontrollsystem, flygplan/UAV, tank/UGA, fartyg, gränsövervakningssystem och andra applikationer.
Maximalt intervall ≥ 10000 m
Intervall 2,3 × 2,3 m målstorlek ≥4000 m
Avståndsmätningsnoggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 69,5 g

Modell:STA0410

Skicka förfrågan

Produktbeskrivning

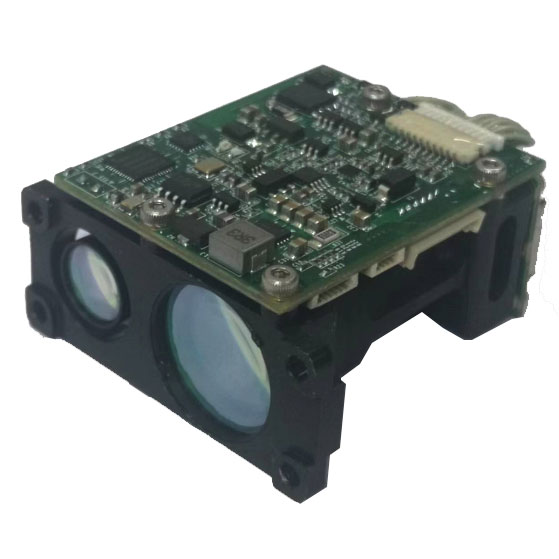

1535nm 10km laser rangefinder module is a kind of precision distance sensing instrument, by laser receiving optical system laser emission optical system laser transmitter laser receiver power and controller and shell (as shown in figure 1), installed on the ground or vehicle platform, and coaxial with the vehicle view system, driven by the platform system, search and tracking target platform system search to the target, on the target Låsa och mata ut flaggsignalen som har sökts till målet och sedan starta distansdata genom utgångsgränssnittet till den övre datorn

Huvudfunktionerna i laserområdet är: Detektionsavstånd, lång volym, liten vikt och lätt responstid Snabbdetektering och hög noggrannhet kan upptäcka flera mål, och utgångsmålavståndsdata kan smälts in i Battlefield -kommunikationsnätverket.

Huvudprestanda och tekniska parametrar

Laservåglängd	1,535 um
Standbyström	0,11a, genomsnittlig ström 0,25A @5V strömförsörjning;
Driftspänning	3.3V ~ 5.4V
Falsk larmfrekvens	≤1%
Nästan testhastighet	98%
Minimitestområdet	20 m
Alliansen	4 km (2,3x2,3 m bil), stort mål på 10 km;
Noggrannhet	± 1 m
Arbetsfrekvens	1 Hz, 5 Hz, nödsituation 10Hz;
Divergensvinkel	≤0,5 mad
Urval av de första och de sista målen
Utgångsgränssnitt	Rs422
Lagring	Lagringsliv på 12 år
Miljöanvändning
2 -arbetstemperatur	-40 ° C ~+ 55 ° C
Lagringstemperatur	-50 ° C ~ + 70 ° C

Gränssnittsläge

stift	symbol	fungera	pigment	förklara
1	T+	Kommunikationssignal	röd	Anslut till PC RX +
2	T-	Kommunikationssignal	svart	pc rx-
3	R-	Kommunikationssignal	gul	Anslut till PC Machine TX-
4	R+	Kommunikationssignal	grön	Anslut till PC TX +
5	Gard	Kommunikation till	blå
6	Gard	Makt till	vit
7	+5V/3A	generalförsörjning	orange
8	Gard	Makt till	brun

RangeFinder -modulstorlek

Applikationsscenario

Jioptics Laser Ranging -moduler används allmänt i militära eller civila scener (obemannade flygfordon, fotoelektriska skidor, termisk avbildningsutrustning osv.) I den mest utmanande miljön spelar hög prestanda och hög tillförlitlighet en viktig roll. En solid lösning som stärker din produkt för att överskrida dess gränser.
