1570nm 5km Anti-drone laseravståndsmodul

Laseravståndsmodulen STA-CR5000X, utvecklad av Jioptics-teamet, använder en ögonsäker 1570nm OPO-laserenhet. Den har utmärkt atmosfärisk penetration, låg känslighet för störningar från solljus, damm och andra omgivande ljuskällor, och kan mäta ultralånga avstånd under komplexa klimatförhållanden, med hög hemlighet som gör det svårt att upptäcka. Räckviddsprestanda: 5000m (0,3x0,3m UAV-mål), 10000m (2,3x2,3m NATO-mål) Avståndsnoggrannhet ± 2m Mätnoggrannhet ≥ 98 % Vikt ≤ 1,2 kg

Skicka förfrågan

Produktbeskrivning

Instruktion

Luftburen/drönare pod

Bilmonterad gimbal

Kustskydd

Avståndsmätning mot drönare

Integration av säkerhet pan tilt och andra system

Produktprestandaindex för CR5000X Eye-safe LRF-modul

Punkt	Teknisk parameter	Instruktion
Modell	Natos mål
Arbetsvåglängd	1570 nm
Pulsbredd	15 ns ± 5 ns
Ögonsäkerhet	Klass 1 (IEC 60825-1)
Mottagningsöppning	Φ60 mm
Mottagningsöppning	Φ30 mm
Rangeringsförmåga	200m-15km
Spännvidd	≥12000m	Max räckvidd
	≥12000m	Stort mål, reflektivitet: 0,6, observatörssikt 25 km
	≥10000m	Natos mål
	নির্গমন ছিদ্র	Mänskligt mål
	Φ60 mm	DJI Phantom 4 UAV-mål
Mini Range	200m
Detektering av flera mål	Upp till 3 mål
Varierande noggrannhet	±2m	1 %
Avståndsfrekvens	1~10Hz justerbar
Noggrannhetsgrad	≥98 %
Falskt larmfrekvens	1 %
Divergensvinkel	~0,8 mrad
Kommunikationsgränssnitt	RS422	Baudhastighet 115200bps
Spänning	DC 18-30V
Normal temperatur i standby-strömförbrukning	≤20W	Normal temperaturtest
Toppeffekt	≤120W	Normal temperaturtest
Förvärmningstid	≤ 1 minut	Vid rumstemperatur
Arbetstemperatur	-40℃～+60℃
Förvaringstemperatur	-55℃～+70℃
Kylningsmetod	Luftkylning
Storlek	≤181mm×67mm×115mm
Spänning	≤1,2 kg
Huvudfunktion	Första och sista målavstånd; Multi-target range; Avståndsselektivitet;
Kustskydd	a) Utrustad med självkontrollfunktion;b) Målavståndsmätning;c) Stöd uppgraderingar av programvara och parameteruppdateringar via kommunikationsgränssnitt.

Anmärkningar:

1) NATO-målstorlek 2,3 m × 2,3 m; Mänsklig målstorlek 0,5 m × 1,7 m; UAV-målstorlek 0,3 × 0,3 m; Reflekteringsförmåga 30 %, observatörssikt ≥ 25 km.

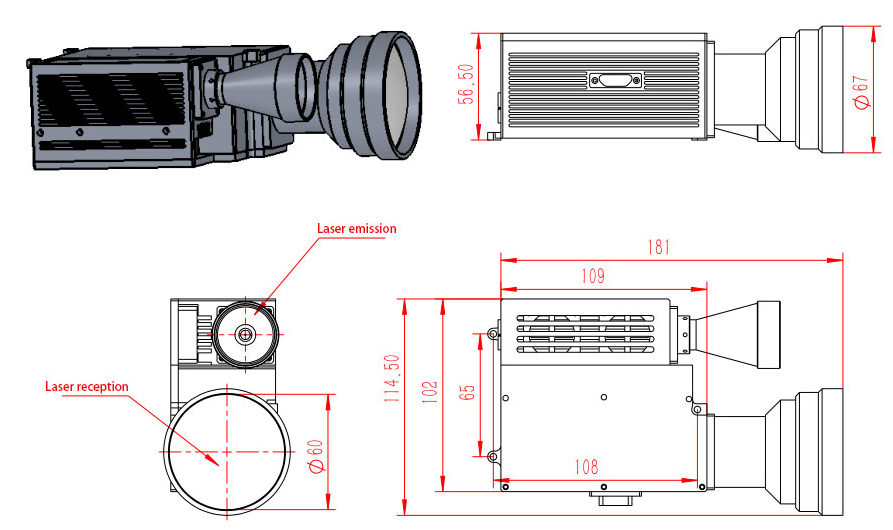

Mekanisk struktur

Obs: Produktstorlek kan anpassas enligt krav.

Gränssnittsdefinition

Y50X-12119TKZ-kontaktgränssnittsdefinition:

STIFT	Definition
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Extern synkroningång+
15	Extern synkron ingång-
8	Case Ground
3, 11	Strömbrytarterminal
14, 16, 17, 18, 19	/
