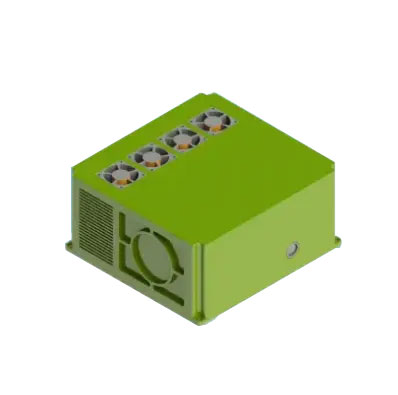

Högeffekt elektrooptisk Q-switched 1570Nm OPO-laser 80MJ 20Hz, med inbyggt drivkretsstyrningssystem, pulsupploppshastighet på 1 ~ 20Hz (justerbar), toppeffekt ≥80MJ, divergensvinkel <6mrad, är en idealisk ljuskälla för laserradar, laser-varierande och fotoelektriskt motmätningar.
Toppvåglängd: 1570nm
Monopulsenergi: 80mj
Driftsfrekvens: 1-20Hz (justerbar)
Driftstemperatur: -40 ° C ~+60 ° C
Våglängd |
1570nm |
Toppmakt |
≥10 mW |
Pulsbredd |
≤10ns |
Pulsupprepning |
1 ~ 20Hz (justerbar) |
Divergensvinkel |
≤6mrad |
Kontinuerlig driftstid |
≥5min (@20Hz, under rumstemperatur) |
Driftstemperatur |
-40 ℃~ 60 ℃ |
Lagringstemperatur |
-45 ℃~ 70 ℃ |
Vibration |
Det kan tillämpas på fordon/fartygsmonterad situation |
Dimensionera |
≤208mm × 220mm × 80mm |
Vikt |
≤3,6 kg |
Strömförsörjning |
DC18V ~ 32V |
Energiförbrukning | Toppkraftsförbrukningen är inte mer än 600W |
Standby kraftförbrukning är inte mer än 160w |
|
Värmesippningsmetod |
Luftkylning |
Tabell 1 "DC28V" -definition | ||
Stift. | Definition | |
1 ~ 8 |
24V+ |
|
9 ~ 15 |
Gard |
|
Tabell 2 Kommunikationsgränssnitt |
||
Stift. Inga |
Definition Obs. |
Notera. |
1 |
Extern trigger+ |
3.3V Differential |
2 |
Extern avtryckare- |
|
3 |
Rs422 Rx+ |
Seriekommunikation |
4 |
Rs422 rx- |
|
5 |
Rs422 TX+ |
|
6 | Rs422 tx- |
|
7 | Gard |
Signal GND |
8 | Extern synkronisering+ |
3.3V Differential |
9 | Extern synkronisering- |
|
10 |
Nc |
|
