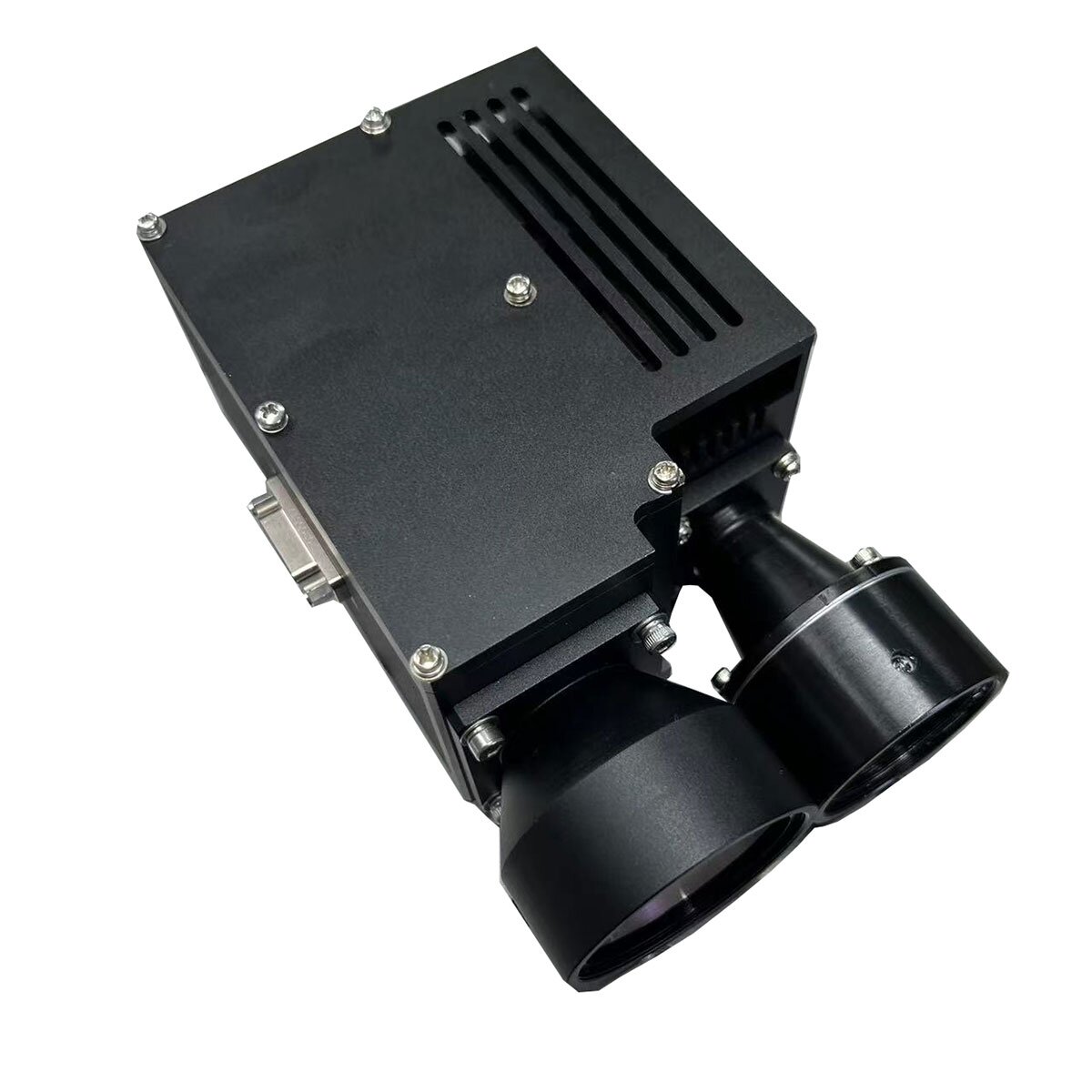

15 km 1570nm OPO Laser avståndsmätare modul

STA-Z1520X Långdistanslaseravståndsmätarmodul, utvecklad av Jioptics-teamet, använder en ögonsäker 1570nm OPO-laserenhet. Den har utmärkt atmosfärisk penetration, låg känslighet för störningar från solljus, damm och andra omgivande ljuskällor, och kan mäta ultralånga avstånd under komplexa klimatförhållanden, med hög hemlighet som gör det svårt att upptäcka. Räckviddsprestanda: 15 000 m (2,3x2,3 m NATO-mål), 20 000 m (max räckvidd) Avståndsnoggrannhet ± 2m Mätnoggrannhet ≥ 98 % Vikt ≤ 1,2 kg

Skicka förfrågan

Produktbeskrivning

Instruktion

Luftburen/drönare pod

Bilmonterad gimbal

Kustskydd

Avståndsmätning mot drönare

Integration av säkerhet pan tilt och andra system

Produktprestandaindex för Z1520X Eye-safe LRF-modul

Punkt	Teknisk parameter	Instruktion
Modell	STA-Z1520X
Arbetsvåglängd	1570 nm
Pulsbredd	15 ns ± 5 ns
Ögonsäkerhet	Klass 1 (IEC 60825-1)
Mottagningsöppning	Φ60 mm
Emissionsöppning	Φ30 mm
Rangeringsförmåga	200m-15km
Spännvidd	≥25000m	Max räckvidd
	≥20000m	Stort mål, reflektivitet: 0,6, observatörssikt 25 km
	≥15000m	Natos mål
	≥9000m	Mänskligt mål
	≥5000m	DJI Phantom 4 UAV-mål
Mini Range	200m
Detektering av flera mål	Upp till 3 mål
Varierande noggrannhet	±2m	RMS
Avståndsfrekvens	1~10Hz justerbar
Noggrannhetsgrad	≥98 %
Falskt larmfrekvens	1 %
Divergensvinkel	≤0,7 mrad
Kommunikationsgränssnitt	RS422	Baudhastighet 115200bps
Spänning	DC 18-30V
Energiförbrukning	Standby≤20W	Energiförbrukning
	Topp ≤150W
	Genomsnitt ≤70W
Förvärmningstid	≤ 1 minut	Vid rumstemperatur
Arbetstemperatur	-40℃～+65℃
Förvaringstemperatur	-55℃～+70℃
Kylningsmetod	Luftkylning
Storlek	≤181mm×67mm×115mm
Vikt	≤1,2 kg
Huvudfunktion	Första och sista målavstånd; Multi-target range; Avståndsselektivitet;
Mer funktion	a) Utrustad med självkontrollfunktion;b) Målavståndsmätning;c) Stöd uppgraderingar av programvara och parameteruppdateringar via kommunikationsgränssnitt.

Anmärkningar:

Produktprestandaindex för Z1520X Eye-safe LRF-modul

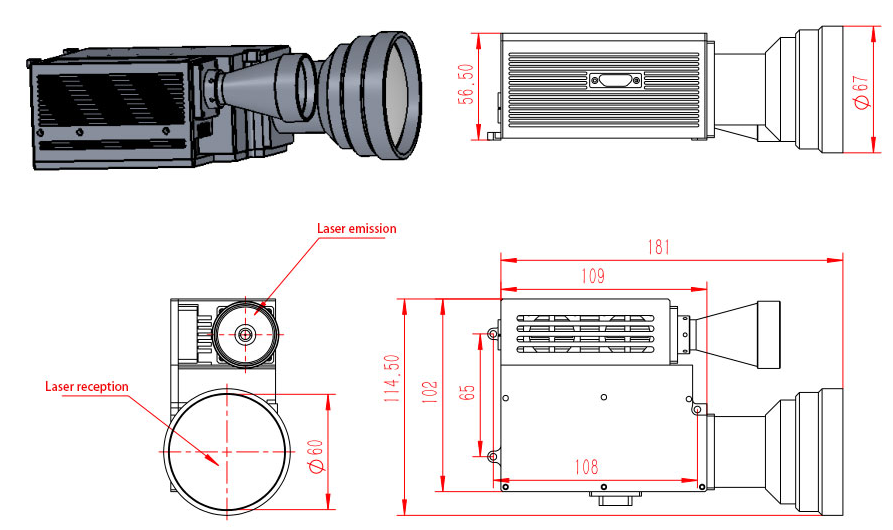

Mekanisk struktur

Obs: Produktstorlek kan anpassas enligt krav.

Gränssnittsdefinition

Y50X-12119TKZ-kontaktgränssnittsdefinition:

STIFT	Definition
1, 2	24V+
9, 10	GND
4	RS422_RX+
5	RS422_RX-
12	RS422_TX+
13	RS422_TX-
6	RS422_GND
7	Extern synkroningång+
15	Extern synkron ingång-
8	Case Ground
3, 11	Strömbrytarterminal
14, 16, 17, 18, 19	/
