Huvudfunktioner: Huvudfunktionerna hos laseravståndsmätmaskinen är:
a ï¼ Enkel och kontinuerlig intervall;
b ï¼ Tre målavstånd och före och efter målinstruktionerna;
c ï¼ Självinspektionsfunktion (inklusive: aktuell APD-temperatur, högspänningsvärde, intern spänning, blindområdesvärde);
d ï¼ Standby väckningsfunktion kan modifieras till TTL-gränssnitt.
Prestanda
a ï¼ Vågområde: 1,54um ± 0,02um
b ï¼ Minsta aktionsavstånd: 30m;
c ï¼ Effektiv passage pordiameter: 40 mm;
d ï¼ Kontinuerlig mätfrekvens: 0. 5Hz-10Hz;
e ï¼ Avståndsmätningsnoggrannhet: ± 2m;
f ï¼ Qutest rate:
2 Miljöanpassningsförmåga
a ï¼ Arbetsmiljötemperatur: -40C 65C;
b ï¼ Förvaring omgivningstemperatur: -55C 70C.
3 Tillförlitlighet
Genomsnittligt antal laserpulser (MNBF) 3IX IO. Tid
4 Elektriska egenskaper
a ï¼ Strömförsörjningsspänning: DC12V;
b ï¼ Strömförbrukning: den genomsnittliga strömförbrukningen är inte större än 2W.
5.Viktï¼â¤ 150g
6. Storlek: 64X42X80mm
7. OEM/ODM-moduler och anpassade lösningar

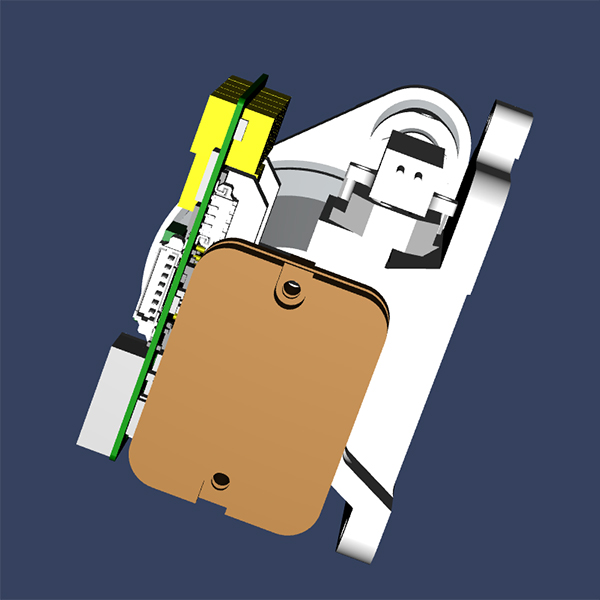

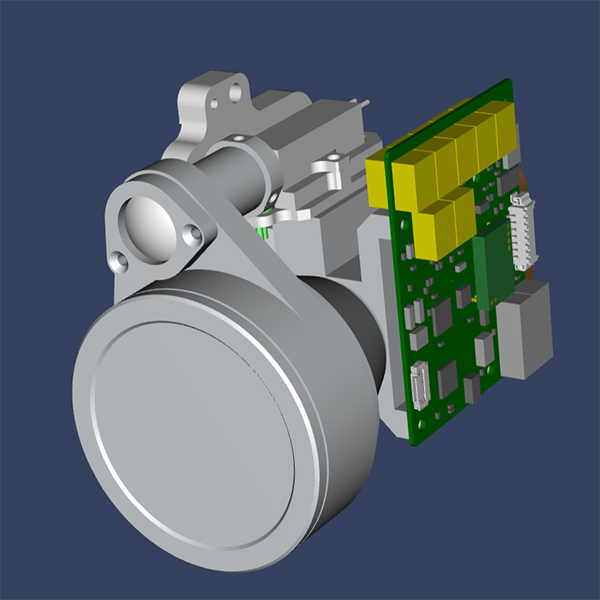

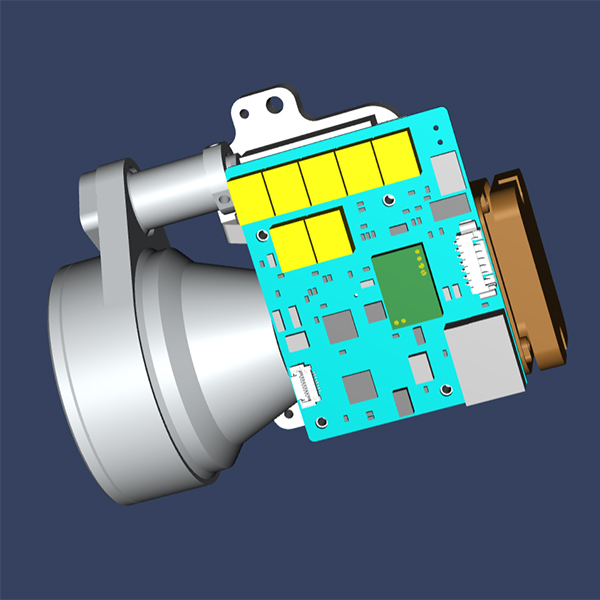

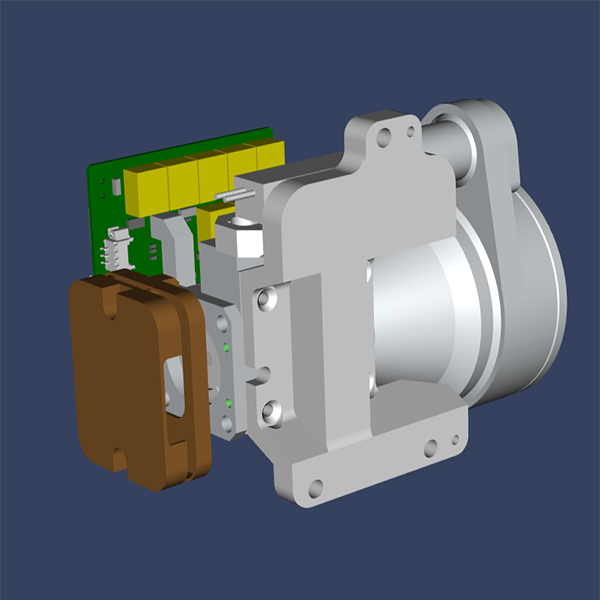

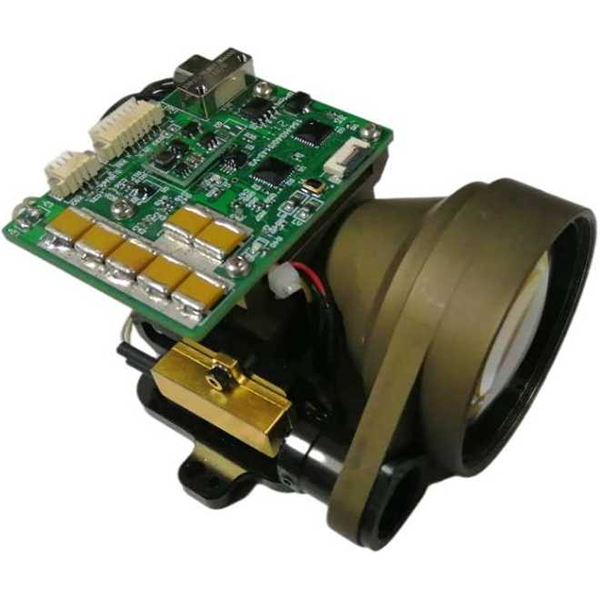

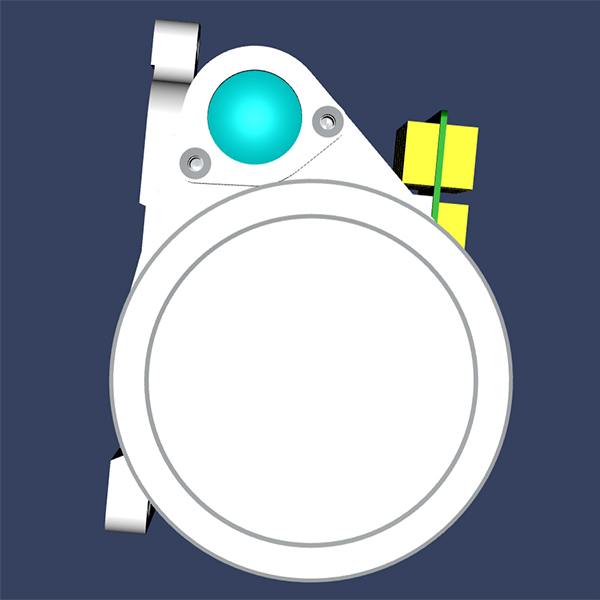

STA0815 är designad för systemintegratörer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.
Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.
8.Elektriskt gränssnitt
Elektrisk kontakt modell: J30J; den detaljerade definitionen av elektriskt gränssnitt är som följer:
Rörfots serienummer
|
definition
|
fungera
|
anmärkningar
|
1
|
GND
|
jorden
|
|
2
|
GND
|
jorden
|
|
3
|
GND
|
jorden
|
|
4
|
VCC 12V
|
Vid 12V är ingången positiv
|
reviderbarhet
|
5
|
VCC 12V
|
Vid 12V är ingången positiv
|
reviderbarhet
|
6
|
RS422 RX
|
Seriell munmottagning
|
Övre dator till avståndsmätare
|
7
|
RS422 RX-
|
Seriell mottagare-
|
Övre dator till avståndsmätare
|
8
|
RS422 TX-
|
String mun skicka sig kan
|
Avståndsmätare till övre dator
|
9
|
RS422 TX
|
Seriell port skicka
|
Avståndsmätare till övre dator
|
Kommunikationsprotokoll
Dataöverföring mellan avståndsmätaren och den övre datorn inkluderar följande:
Kontrollkommando: inklusive startavstånd, kontinuerlig avstånd, enstaka avstånd, frågekommando, etc.
Returdata: inklusive avståndsinformation, omgivningstemperatur, avståndsmätartillstånd, etc. Datautbyte mellan avståndsmätare och övre dator, med hjälp av 422-buss. Det specifika kommunikationsprotokollet för programvaran visas enligt följande:
Kommunikationsformat: RS422-kommunikation, porthastighet på 115200bps (som kan ändras enligt kundens krav);
Dataformat: 8-siffrig data, en startbit, en stoppbit, ingen paritet, data består av headerbyte, kommandodel, datalängd, parameterdel, checkbyte;.
Kommunikationsläge: huvudkontrollen och avståndsmätaren använder huvudslavkommunikationsläget, och huvudkontrollen skickar avståndsmätaren ett kontrollkommando som tar emot och utför instruktionen. I avståndstillståndet returnerades data och status för avståndsbestämningen enligt avståndscykeln. Kommunikationsformatet och kommandoinnehållet visas i följande tabell.
Huvudkontrollsändning Meddelandeformatet är som följer:
Tabell 2. Beskrivning av att skicka meddelandeformatet
ordernummer
|
namn
|
förklara
|
koda
|
anmärkningar
|
1
|
STXO
|
Meddelandet började markeras
|
55(H)
|
|
2
|
CMD
|
CW
|
Se tabell 3
|
|
3
|
LEN
|
DL
|
Antalet alla tecken utom startflagga, kommandoord och kontroll
|
|
4
|
DATAH
|
parametera
|
|
|
5
|
DATAL
|
|
|
6
|
CHK
|
Annorlunda eller verifiering
|
Förutom effektbytes, andra byte olika eller
|
|
