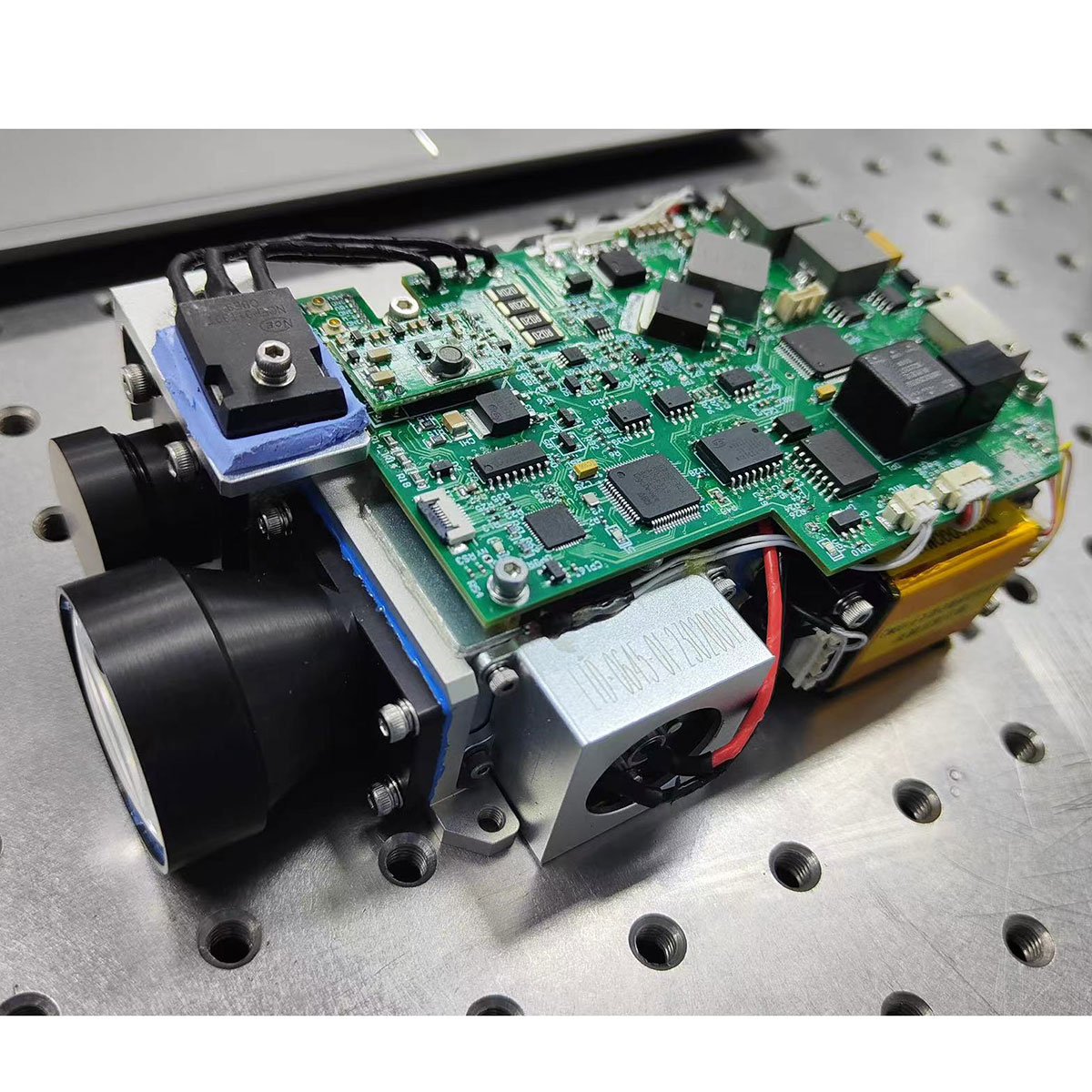

160MJ 1064NM LASER TARGE DESITITATOR
STA-1064160M medium laserfotometer (nedan kallad laserfotometern) är en precisionsfotoelektrisk produkt som överför lasern till ett specifikt mål och beräknar avståndsinformationen enligt laserflygtiden. 160MJ 1064NM Laser Target Designator har egenskaperna för enastående prestanda och enkel drift.
Modell:JIO-1064160M
Skicka förfrågan
Produktbeskrivning
ÖVERSIKT
LDR1064-160 Laser Imager består av laserutsläppsenhet, lasermottagning och räckande enhet, laserkörningskälla och kontroll- och kommunikationsenhet.
Huvudfunktion
Laseravståndsfunktion;
Laserbestrålningsfunktion;
Har fotoelektrisk isoleringssignalutlösare;
Har extern triggerfunktion.
Laserbestrålningsfunktion;
Har fotoelektrisk isoleringssignalutlösare;
Har extern triggerfunktion.
160MJ 1064NM LASER TARGE DESITITATOR Tekniska specifikationer
| Huvudindikatorer | |||||
| Arbetsvåglängd | 1064nm | ||||
| Laserbestrålningsenergi | 85mj och 160mj Två växlar kan bytas | ||||
| Lättfördröjning | 304 ygg ± 1 μs | ||||
| Laserstråle dispersionsvinkel | ≤0,2 mad | ||||
| Bestrålningsfrekvens | 8 ~ 21Hz | ||||
| Avståndsfrekvens | 10Hz | ||||
| Laserpulsbredd | 10ns ~ 15ns | ||||
| Kraftsstabilitet | ≤ ± 8% | ||||
| Avståndsortiment | 0,2 m ~ 20 km (målstorlek 10 m x10 m x8 m, synlighet 30 km) | ||||
| Variationsfel | Högst 5 meter | ||||
| Målval | Första/andra/slut | ||||
| Exakt mätningshastighet | ≥ 98% | ||||
| Starttid | 1 min (valfritt) | ||||
| Arbetstid (föreslagen) | Variationsläge | Laser arbetar kontinuerligt i 5 minuter, vila i 4 min, 10 på varandra följande cykler | |||
| Bestrålningsläge | Bestrålningstid 120 -talet, vila 60 -talet, kontinuerliga 5 cykler | ||||
| Fullständig vikt | <3,3 kg | ||||
| TEMPERATUR | |||||
| Driftstemperatur | -40 ℃ ~ +55 ℃ | ||||
| Lagringstemperatur | -40 ℃ ~ +70 ℃ | ||||
| Fuktig värme | |||||
| Relativ luftfuktighet | Relativ luftfuktighet | ||||
| Temperatur | +25 ° C ± 2 ° C | ||||
| Lagringstid | 72h | ||||
| VIBRATION | |||||
| Vibrationsspektrumform (GRMS = 6,06) | 20Hz till 80Hz | +3db/okt | |||
| 80Hz till 350Hz | G2/0,04 Hz | ||||
| 350Hz till 2000Hz | -3db/okt | ||||
| Vibrationsriktning och tid | Vibrera i en riktning i minst 10 minuter | ||||
| Kontrollpunkt | Bör väljas i fixturen eller skakningsytan nära produktens maximala styvhet, stor utrustning kan använda multi-punkts genomsnittlig kontroll | ||||
| Övervakningspunkt | Övervakningspunkten bör väljas i den viktigaste delen av produkten som testas, så att rotens medelkvadrat accelerationssvar inte överskrider den maximala tillåtna designen (GRMS = 6,06) | ||||
| Installationskrav | Provet är starkt anslutet till skakningstabellen, och produkten med stötdämpare bör ta bort stötdämparen för testet | ||||
| Prestationskontroll | Power-on test during vibration, all performance indicators should meet the technical requirements specified in the design document.In case of failure, it is allowed to repair.When the acceptance test is carried out after repair, the spectrum value should be reduced to 0.01g2/Hz, grms=3.03, and the specimen should be vibrated in the direction most afraid of vibration for 10min | ||||
| Temperaturområde | |||||
| Starttest | -35 ± 3 ℃ ~ +52 ± 2 ℃ | ||||
| Temperaturförändringshastigheten | |||||
| Temperaturökning | 10 ℃/min | ||||
| Kyl | 10 ℃/min | ||||
| Cykeltider | 10 gånger, bör se till att de senaste två cyklerna utan fel, om felet uppstår i de senaste 2 cyklerna, efter reparation, måste göra upp två problemfria cykler | ||||
| Cykeltid | En cykeltid är 4 timmar, en cykel inkluderar temperaturökning → Temperaturvistelse → Kylning → Temperaturvistelse → Temperaturökning | ||||
| Hög och låg temperatur uppehållstid | Uppehållstiden beror på provets värmekapacitet. Baserat på principen om produktens termiska eller kallpermeabilitet upprätthålls provetets inre temperatur i 5 minuter efter att ha nått stabilitet | ||||
| Kraven för produkten som testas | Allmänt temperaturcykeltest med hela maskinen, bör vara så långt som möjligt för att öppna locket | ||||
| Kontrollera och reparera | Krafttestutrustning, i varje temperaturcykel, efter testet för att bekräfta att utrustningen är fel, kan utföra nästa temperaturcykel | ||||
| Drenningskrav | Drenning utförs med hela utrustningen | ||||
| SPORTBIL | |||||
| Sportbil | Sportbilar går med hela enheten | ||||
| Om produkten inte gör vägtransporttest kan du använda simuleringstransporttabellen för inomhus transportsimuleringstest, det vill säga sinusformad cyklisk vibrationstest för produktidentifiering | |||||
| Kraven i det simulerade transporttabelltestet är följande | |||||
| Testförhållanden | Frekvens | 5Hz ~ 200Hz | |||
| Amplitud | 5Hz ~ 7Hz | ||||
| Amplitud 12mm ~ 8mm | |||||
| 7Hz ~ 200Hz Equal Acceleration 1.5g | |||||
| Vibrationstesttillstånd tillåtet avvikelse är densamma som bredbands slumpmässiga vibrationstest | |||||
| Riktning | vertikal axelriktning och sida | ||||
| Orientering | vertikal och lateral till axeln | ||||
| Cykeltid | log-scan 5Hz ~ 200Hz ~ 5Hz, 12 min per cykel; När provets resonansfrekvens mäts under 5Hz, kan testfrekvensen förlängas till 2Hz, 2Hz ~ 200Hz ~ 2Hz skanning, skanningstiden bör vara 15 min. Vibrationstiden i varje riktning är 90MIN | ||||
| Efter transporttest, kontrollera om det finns skador och strukturella fenomen, genomför teknisk indexindexinspektion, ska uppfylla designkraven. | |||||
| Nyckelprestandaindikatorer | |||||
| Strömförsörjning och strömförbrukning | Strömförsörjningsområde | 20V ~ 33V, DC | |||
| Energiförbrukning | Toppeffekten är inte mer än 400W, standby -kraft är inte mer än 60W (begränsningstemperatur). 1.5.2 Tillförlitlighet |
||||
| Pålitlighet | MTBF är inte mindre än 4000h | ||||
| Säkerhet | Ställ in en varningsanordning för att lasern ska fungera | ||||
| Lasersändarens utgång är försedd med uppenbara varningstecken | |||||
| Utrustningen är väl jordad | |||||
| Underhållbarhet | Alla större funktionella delar och utrustning är inställda felindikering och normal arbetsindikering | ||||
| Den genomsnittliga reparationstiden MTTR är inte mer än 20 minuter | |||||
| Elektromagnetiska kompatibilitetskrav | I systemets startoperationsprocess kan utrustningen vara kompatibel med annan utrustning i systemet, normalt arbete | ||||
Mekaniskt gränssnitt
Elgränssnitt
5.1 Kommunikationsanslutning (Socket Model J30J-15ZKP, Butt Plug-modell J30J-15TJ) PIN-PIN Definition
| Stiftnummer | Definition | Innehåll | Typ av signal | Anmärkningar |
| 1 | Tx+ | Rs422 Skicka positivt (lokalt) | Produktion | Objektvärd dator |
| 2 | Tx - | Rs422 Skicka negativt (lokalt) | Produktion | Objektvärd dator |
| 3 | Rx+ | Rs422 får positivt (lokalt) | Input | Objekt övre dator |
| 4 | Rx - | Rs422 Få negativ (lokal) | Input | Objekt övre dator |
| 5 | Gard | Mark Rs422 | Signalplats | Objekt övre dator |
| 6 |
|
|
|
Tillverkarens felsökningspecial |
| 7 |
|
|
|
Tillverkarens felsökningspecial |
| 8 |
|
|
|
Tillverkarens felsökningspecial |
| 9 |
|
|
|
Tillverkarens felsökningspecial |
| 10 |
|
|
|
Tillverkarens felsökningspecial |
| 11 |
|
|
|
Tillverkarens felsökningspecial |
| 12 |
|
|
|
Tillverkarens felsökningspecial |
| 13 |
|
|
|
Tillverkarens felsökningspecial |
| 14 |
|
Externt tidssystem + | Input | Rs422 Differential |
| 15 |
|
Ytter Time Tong - | Input | Rs422 Differential |
5.2 Strömanslutning (Plug -typ J30J02P020P000S0P120, Plug -typ J30J02P020S0S0L000) PIN Definition
| Stiftnummer | Definition | Anmärkningar |
| A | 24V | Trådfärgen är röd |
| B | Gard | Trådfärgen är svart |
