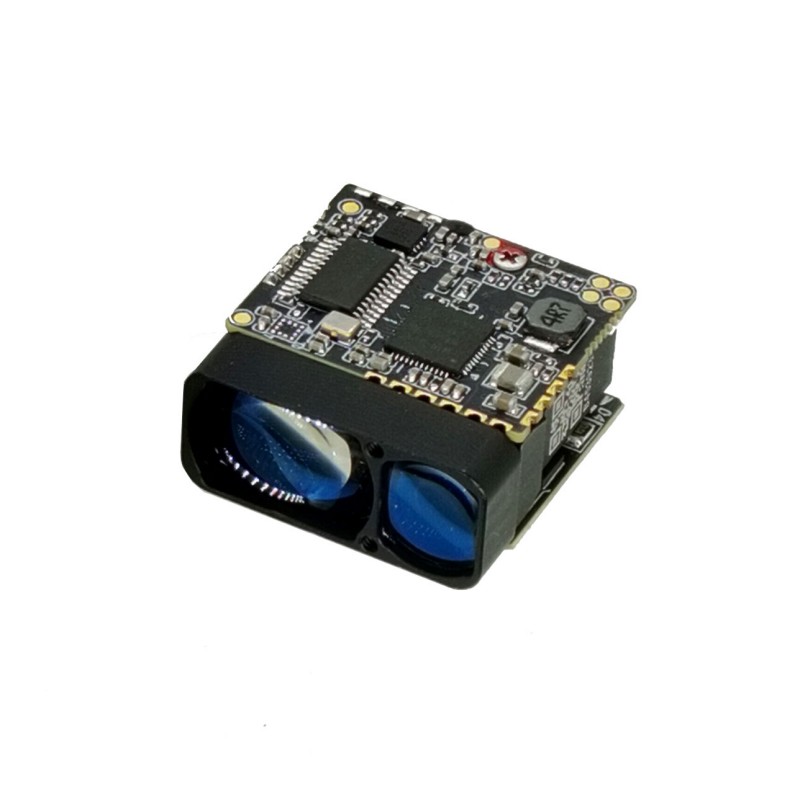

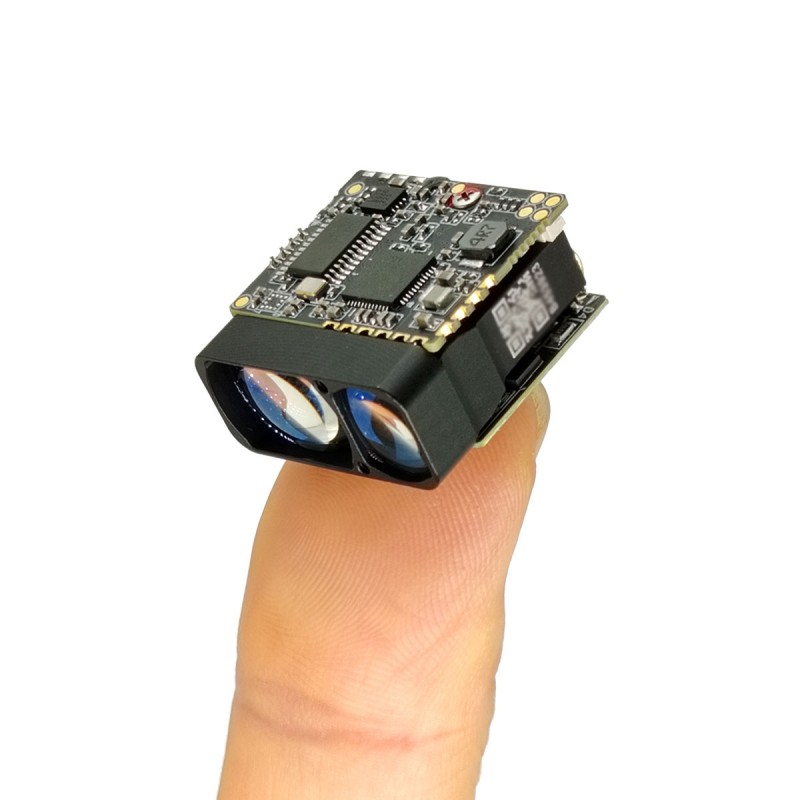

2000m Micro Laser RangeFinder Module (LRF)

STA-W2X Miniature Laser Ranging-modulen använder en 905Nm halvledarlaser, som har egenskaperna för lång räckvidd, låg kraftförbrukning, liten storlek och ögonsäkerhet. Det är mycket lämpligt för att integrera små obemannade flygfordon, handhållna nattvisionsanordningar, termisk avbildning och annan utrustning.

Max Range: 2000m
Ranging Noggrannhet: ± 1M
Ranging Frekvens: 1-3Hz
Vikt: 10g ± 0,5 g

Skicka förfrågan

Produktbeskrivning

Nyckelfunktioner

Semiconductor Laser Technology: Superior tillförlitlighet, kompakthet och lägre kraftförbrukning än traditionell tidsfel (TOF) RangeFinders, vilket möjliggör integration i bärbara och rymdbegränsade enheter.

Produktprestandaindex

Ordernummer	Projektnamn	STA-W2X
1	Mänsklig ögonsäkerhetsnivå	Klass 3R （IEC 60825-1）
2	laservåglängd	905nm
3	Laseravvikelsevinkel	1 × 6mrad
4	Få synfältvinklar	~ 20 mrad
5	Starta kaliber	Φ10 × 7,5 mm
6	Ta emot kaliber	Φ15 × 10mm
7	Range Range (Building)	5 ~ 20 00m
8	alltför noggrannhet	± 1 m
9	mätfrekvens	3Hz （5 ~ 45M）; 0,75 ~ 3Hz （45 ~ 1200M） 1Hz (2000M)
10	Kvadrantmätningsgrad	≥98%
11	falsk larmfrekvens	≤1%
12	gränssnitt	UART （TTL_3.3V）
13	servicspänning	DC 3 ~ 5 in
14	Standby Power (slå på ner)	≤1mw
15	Arbetskraftsförbrukning	≤1,5w
16	vikt	10 ± 0,5 g
17	Dimensioner (LWH)	25 × 26 × 13 mm
18	arbetstemperatur	-40 ~ ＋ 60 ℃
19	lagringstemperatur	-55 ~ ＋ 65 ℃
20	surra	1200g, 1ms
21	vibrera	5 ~ 50 ~ 5Hz, 1 x Frekvensområde / min, 2,5 g
22	pålitlighet	MTBF≥1500H
23	starttid	≤200ms;

Elgränssnitt

Användarelektriskt gränssnitt: UART (TTL_3.3V)

Anslutningsmodell: FWF08002-S06B13W5M (TESLA-anslutning), linjeordning och specifik definition är följande:

2000m Micro Laser Rangefinder Module Lrf

stift	definition	förklara
1	Gard	Sträng
2	Makt är	Strömförsörjning, från 3 till 5 V
3	Uart_nc	(tömma)
4	Uart_tx	Seriell portsändare, TTL_3.3V -nivå
5	Uart_rx	Seriell portmottagande slut, med en TTL_3.3V -nivå
6	Power_on	Module Power Switch, TTL_3.3V -nivå; (> 0,7V på, <0,15V av som standard)

Produktdimensioner och installationsrekommendationer

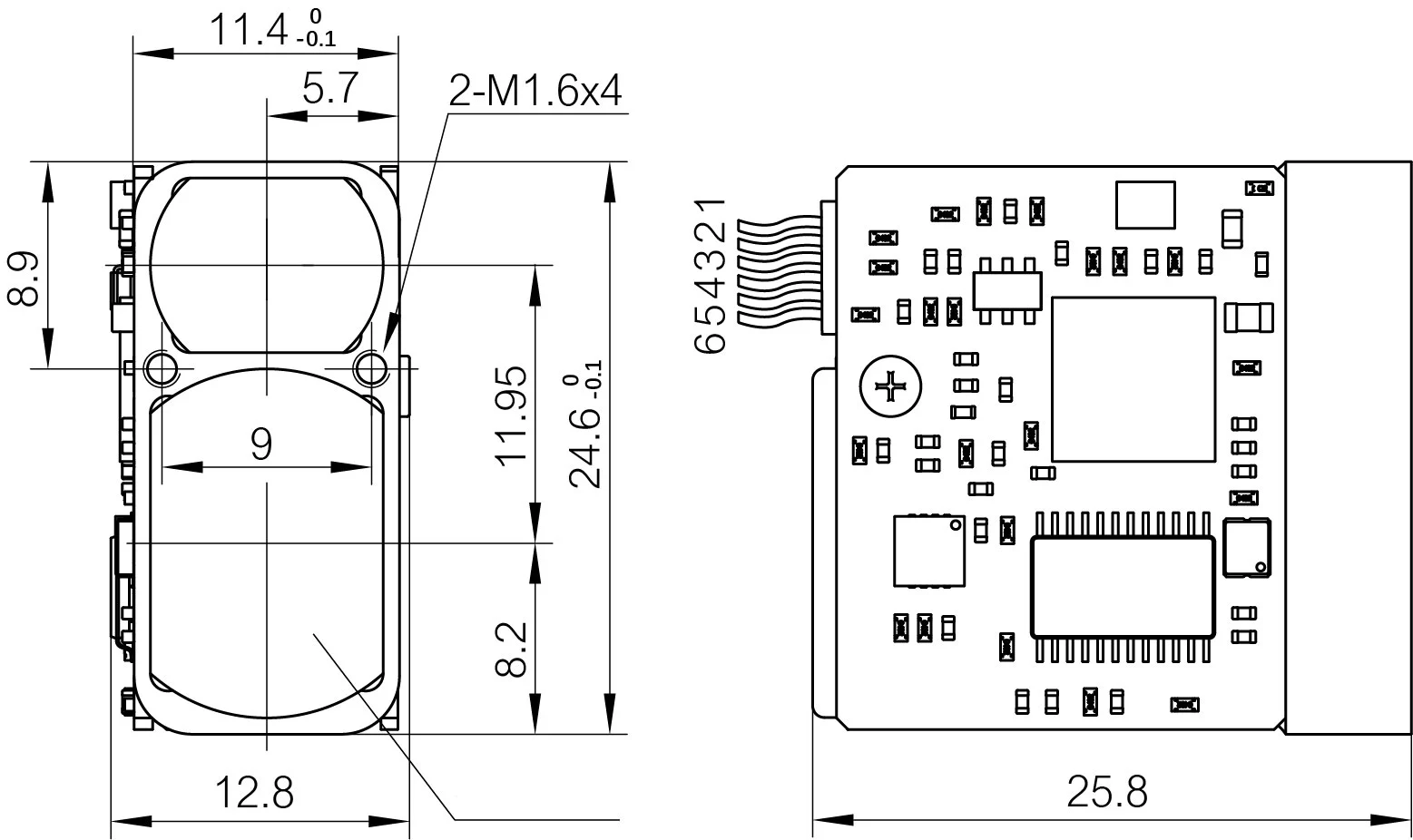

De yttre profildimensionerna för STA-W2X-modulen är följande:

2000m Micro Laser Rangefinder Module Lrf

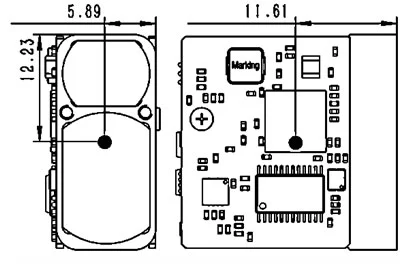

Centroid-positionen för STA-W2X-modulen är som följer:

2000m Micro Laser Rangefinder Module Lrf

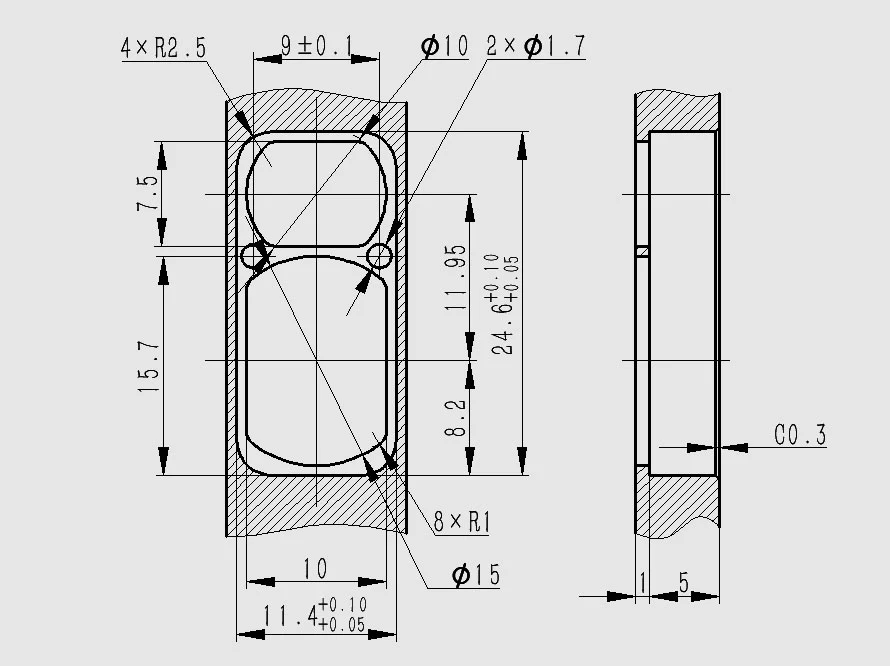

Den rekommenderade installationsgränssnittsdesignen för STA-W2X-modulen är som följer:

2000m Micro Laser Rangefinder Module Lrf

Designkraven för fönsterlinsbeläggning för STA-W2X-modulen är följande:

Protokoll

1. Kommunikationsfrekvens och format

Formatstandard

Baud Rate (BPS): 9600 /14400 /19200 /38400 /57600 /115200 (standard) / 128000 /230400;
Byte Data Format: 1 Start Bit, 8 Data Bit, 1 Stop Bit, No Check

2. Grundformat för att skicka datapaket

Sektionsbeskrivning	Byte nummer	Spänna	Anmärkningar
Ramhuvud	2	0x55, 0xaa	fast värde
Kommandokod	1	0 ~ 255	Anger kontrollobjektet för det aktuella kontrollkommandot
Data 1	1	0 ~ 255
Data 2	1	0 ~ 255
Data 3	1	0 ~ 255
Data 4	1	0 ~ 255
kontrollera summan	1	0 ~ 255	Checksum är kommandokoden, data 1 ~ 4 Alla byte av data summera ned 8 bitar

3. Returnera paketets grundformat

Sektionsbeskrivning	Byte nummer	Spänna	Anmärkningar
Ramhuvud	2	0x55, 0xaa	fast värde
Kommandokod	1	0 ~ 255	Anger kontrollobjektet för det aktuella kontrollkommandot
Data 1	1	0 ~ 255
Data 2	1	0 ~ 255
Data 3	1	0 ~ 255
Data 4	1	0 ~ 255
kontrollera summan	1	0 ~ 255	Checksum är ramrubrik, kommandokod, data 1 ~ 4 Alla byte data summan ned 8 bitar

4. Porterhastighetsinställning

De tillgängliga porträntorna (BPS) är 9600, 14400, 19200, 38400, 57600 bps, 115200, 128000, 230400, med åtta porträntor tillgängliga för inställning. AUD -hastigheten är effektiv omedelbart efter inställningen.

Obs: Skicka kontrollkod = byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Ta emot kontrollkod = byte 1 + byte 2 + byte 3 + byte 4 + byte 5 + byte 6 + byte 7;

Byte 3 (kommando): 0x01 —— Ställ in porträntekommandot;

Byte 7: De specifika porträntan inställningsparametrar;

Skicka den till den olika modulen:

byte	1	2	3	4	5	6	7	8
beskrivning	0x55	0!	0x01	0xff	0xff	0xff	0x01	0xff
BYTE 7, BYTE 8: 0x01, 0 XFF —— BAUD RATE 9600BPS; 0x02, 0x00 —— Baud rate 14400 bps; 0x03, 0x01 —— Baud rate 19200 bps; 0x04, 0x02 —— Baud rate 38400 bps; 0x05, 0x03 —— Baud rate 57600 bps; 0x06, 0x04 —— Baud rate 115200 bps; 0x07, 0x05 —— Baud rate 128000 bps; 0x08, 0x06 —— BAUD RATE 230400BPS;

Range Mätmodul för att returnera:

byte	1	2	3	4	5	6	7	8
beskrivning	0x55	0!	0x01	status	0xff	0xff	0x01	Kontrollkod
STATUS: 0x00 —— Baud Rate Set misslyckades; 0x01 —— Baud rate set framgångsrikt; Byte 7: 0x01 —— Baud rate 9600 bps; 0x02 —— Baud Rate 14400 bps; 0x03 —— Baud Rate 19200 bps; 0x04 —— Baud Rate 38400 bps; 0x05 —— Baud Rate 57600 bps; 0x06 —— Baud Rate 115200 bps; 0x07 —— Baud Rate 128000 bps; 0x08 —— Baud Rate 230400 bps;

5. Enkelmätning

Skicka den till den olika modulen:

Byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0!	0x88	0xff	0xff	0xff	0xff	Kontrollkod

Range Mätmodul för att returnera:

Byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0!	0x88	Status	0xff	Data_h	Data_l	Kontrollkod
Status: Fel på en enda 0- —— Mätning (data _ H = 0 xff, data _ l = 0 xff); 1 —— Enkelmätningsframgång (data _ h = hög byte av mätresultatet; data _ l = låg byte av mätresultatet);

6. Kontinuerlig mätning

Skicka den till den olika modulen:

Byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0!	0x89	0xff	0xff	0xff	0xff	Kontrollkod

Range Mätmodul för att returnera:

Byte	1	2	3	4	5	6	7	8
Beskrivning	0x55	0!	0x89	Status	0xff	Data_h	Data_l	Kontrollkod
Status: 0 —— Flera mätfel (data _ h = 0 xff, data _ l = 0 xff); 1 —— Flera mätningar var framgångsrika (data _ h = hög byte av mätresultatet; data _ l = låg byte av mätresultatet);
