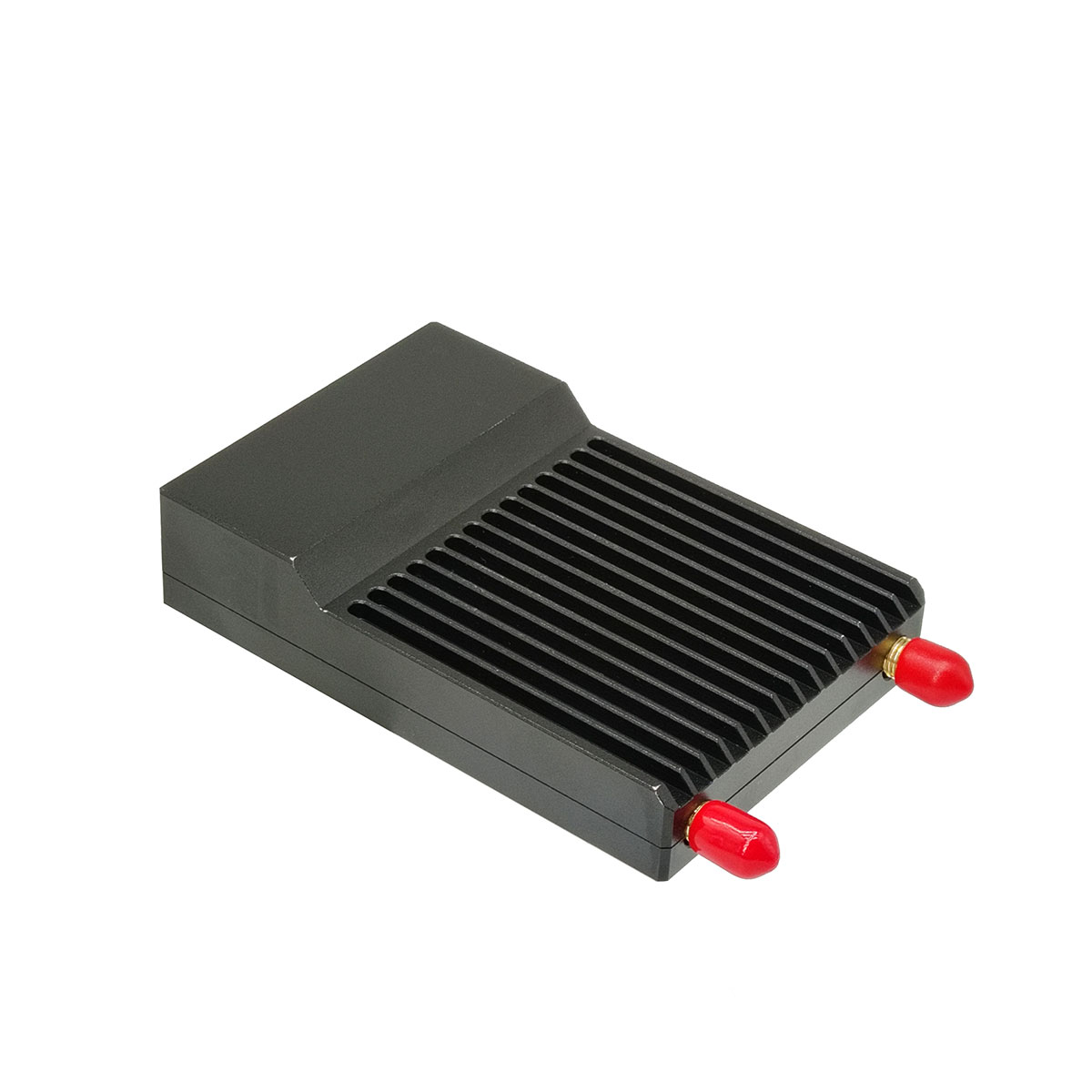

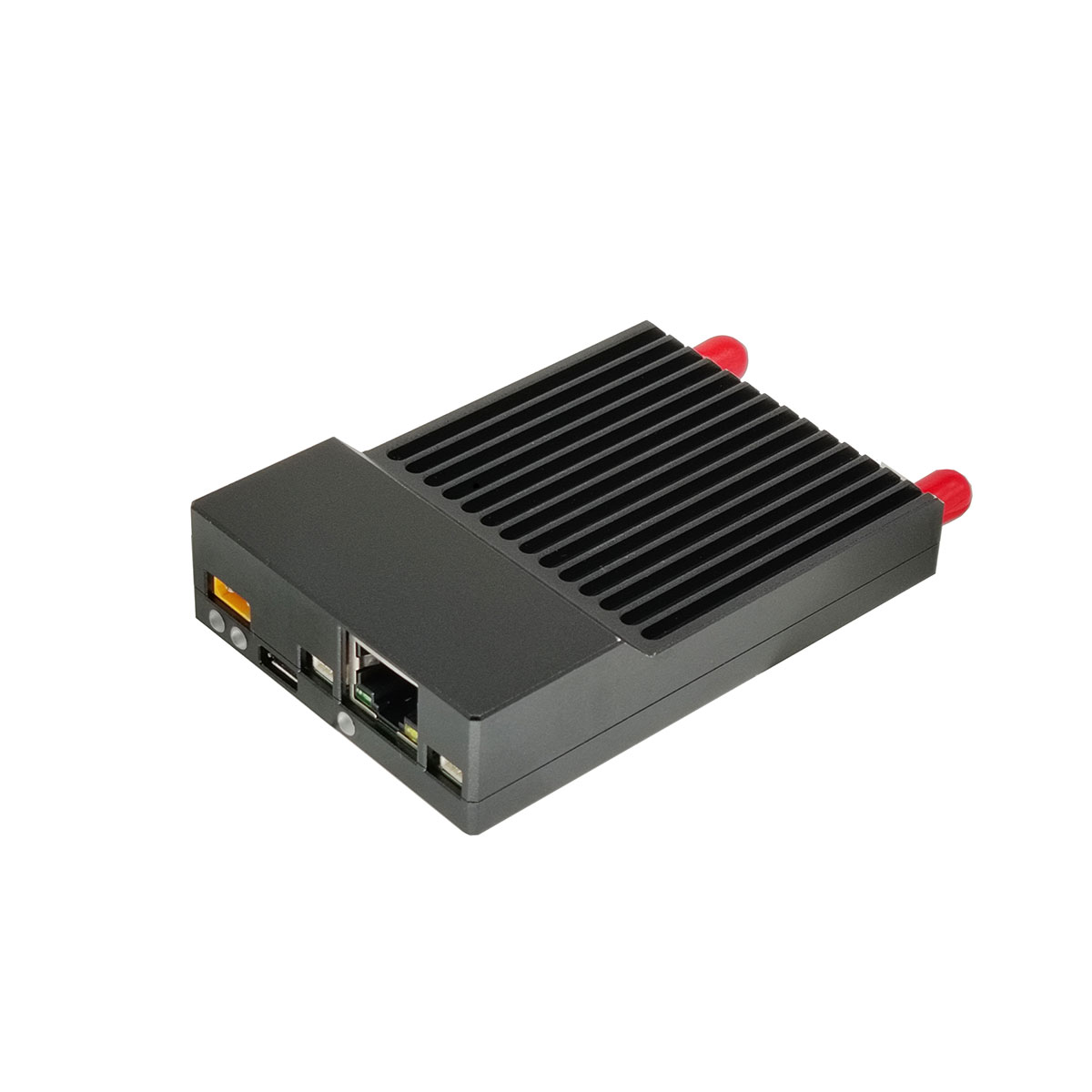

20 km drönare videoöverföring länk mesh nätverk
Produkten i T-serien är ett digitalt trådlöst bredbandssystem optimerat för obemannade utrustningstillämpningar. Detta system innehåller teknologier som MIMO-antenndiversitet, COFDM-modulering, TDD och framåtriktad felkorrigering. Den har hög överföringssäkerhet, låg latens och stöder olika nätverkslägen inklusive stjärna, kedja och mesh-nätverk. Den kan möta kraven på höghastighetsdata- och videoöverföring över olika komplexa scenarier och varierande avståndsmiljöer.
Skicka förfrågan
Produktbeskrivning
Ansökan
Den är mycket lämplig för applikationer inom områden som förebyggande av skogsbrand, järnvägstransport, UAV-spaning, svärm-UAV-datalänkar, nödräddning, kraftledningsinspektion, oljeledningspatrullering, gränssäkerhet och antismuggling, obemannade system, marin ranchning, mobil säkerhet och militär spaning.
Tillbehör och parametrar
| Överföringslänk | |
| Modell | STA-T20M |
| Storlek | 92×62×20,5（mm） |
| Vikt | 106 ±1g |
| Nätverk | Stöd stjärnformat nätverk |
| RF-frekvensband | 1427,9~1447,9MHz |
| Anpassningsbar | 806~826MHz/1427,9~1447,9MHz/2401,5~2481,5MHz |
| Effektnivå | 25 dBm ±2 |
| Känslighet | 10MHz（-103dBm）/5MHz（-104dBm）/3MHz（-106dBm） |
| Överföringsmetoder | enkelriktad, tvåvägs |
| Sändnings- och mottagningsläge | en sändare dubbel mottagare |
| Arbetsbandbredd | 1,4MHz/3MHz/5MHz/10MHz/20MHz |
| Maximal datahastighet | 20 Mbps (- Y-typ)/100 Mbps (- M-typ) |
| Stöd antalet nätverksnoder | Stöd antalet nätverksnoder N ≥ 2 och maximalt 15 accessnoder |
| Videoöverföring | kommunicera med externa terminaler via Ethernet-port |
| Dataöverföring | Kommunicera med externa terminaler via RS232-porten |
| Kedjebyggande tid | Kallstart ≤ 20s |
| Ingångsspänning | 12V-24V |
| Anti interferens | Stöder för bandfrekvenshoppning |
| Luftgränssnittsfördröjning | överföringsfördröjning från nod till central nod<=200ms |
| Högsta strömförbrukning | strömförbrukningsvärde på 150ma ± 15% vid maximal hastighet |
| WEB-konfiguration | stöder grundläggande konfiguration/rapportering/förfrågningsfunktioner |
| Moduleringsmetoder | QPSK, 16QAM, 64QAM |
| Förvaringstemperatur | -40 °C~+85 °C |
| Arbetstemperatur | -20 °C~+75 °C |
| Skal | Aluminiumlegering |
| Tillbehör | |
| Produktnamn | Glasfiber antenn |
| Modell | TQJ-1400AT-7 |
| Frekvens | 1425~1450MHz |
| Få | 7 dBi |
| Stående vågförhållande | ≤ 1,3 |
| Nominell impedans - Ω | 50 |
| Längd | 62 cm |
| Diameter | 1,85 cm |
| Strålningsriktning | 360° rundstrålande |
| Gränssnitt | NK honhuvud/N manligt huvud |
| Produktnamn | Jordände antenns sugkoppsbas |
| Frekvensområde - MHz | 0-6,0 GHz |
| Sugkopp fast led | N-honhuvud N-K honsäte |
| Chassidiameter | 11 cm |
| Blylängd | 46 cm |
| Produktnamn | Sky end självhäftande stavantenn |
| Längd | 23,5 cm |
| Frekvens | 1425~1450MHz |
| Få | 2dBi |
| Stående vågförhållande | ≤ 1,3 |
| Nominell impedans - Ω | 50 |
| *Andra valfria tillbehör* | |
| Produktnamn | RG58 adapterkabel |
| Linjens längd | 20 cm |
| Tillämpligt frekvensband | 6000MHz |
| Tråd | RG58 tråd med en ytterdiameter på 5 mm |
| Gränssnittsmodell | SMA hanhuvud inre nål/N hanhuvud |
| Försvagning | 0,15 db/m |
| Motstånd | 50 Ω |
| Produktnamn | Fästsats för antenn i glasfiber |
| Fast plåt: | Längd: 8cm Bredd: 6cm Håldiameter: 0,9cm Avstånd mellan hålcentrum: 60,5cm |
| U-formad komponent: | Total längd: 8,3 cm Skruvlängd: 4,8 cm Bredd: 6 cm Mutter: M8 Split: M8 Packning: M8 |
| Produktnamn | 1,25 meter rundstrålande glasfiberantenn |
| Modell | TQJ-1400AT-11 |
| Frekvens | 1425~1450MHz |
| Få | 11 dBi |
| Stående vågförhållande | ≤ 1,3 |
| Nominell impedans - Ω | 50 |
| Längd | 1250 mm |
| Diameter | 20 mm |
| Strålningsriktning | 360° rundstrålande |
| Gränssnitt | NK kvinnligt huvud |
| Produktnamn | 1,5 meter rundstrålande glasfiberantenn |
| Modell | TQJ-1400AT-12 |
| Frekvens | 1425~1450MHz |
| Få | 12dBi |
| Stående vågförhållande | ≤ 1,3 |
| Nominell impedans - Ω | 50 |
| Längd | 1500 mm |
| Diameter | 20 mm |
| Strålningsriktning | 360° rundstrålande |
| Gränssnitt | NK kvinnligt huvud |
| Produktnamn | 1,8 meter rundstrålande glasfiberantenn |
| Modell | TQJ-1400G-14 |
| Frekvens | 1425~1450MHz |
| Få | 14 dBi |
| Stående vågförhållande | ≤ 1,3 |
| Nominell impedans - Ω | 50 |
| Längd | 1800 mm |
| Diameter | 44mm@max |
| Strålningsriktning | 360° rundstrålande |
| Gränssnitt | SMA-N Manlig huvud |

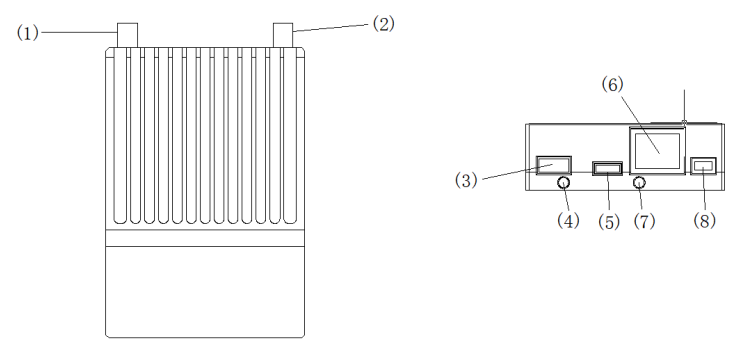

Gränssnittsdefinition
| Serienummer | Fungera |
| 1 | SMA mottagande antenngränssnitt |
| 2 | SMA transceiver antenngränssnitt |
| 3 | Bilddataöverföringsströmingång (12V-24V XT30-2P honhuvud) |
| 4 | Strömindikatorlampa |
| 5 | Uppgraderingsport för mikro-USB firmware |
| 6 | RJ45 Ethernet-port |
| 7 | Nätverksportens datalampa |
| 8 | Seriell portgränssnitt (TTL 3.3V) |
Anslutningsschema

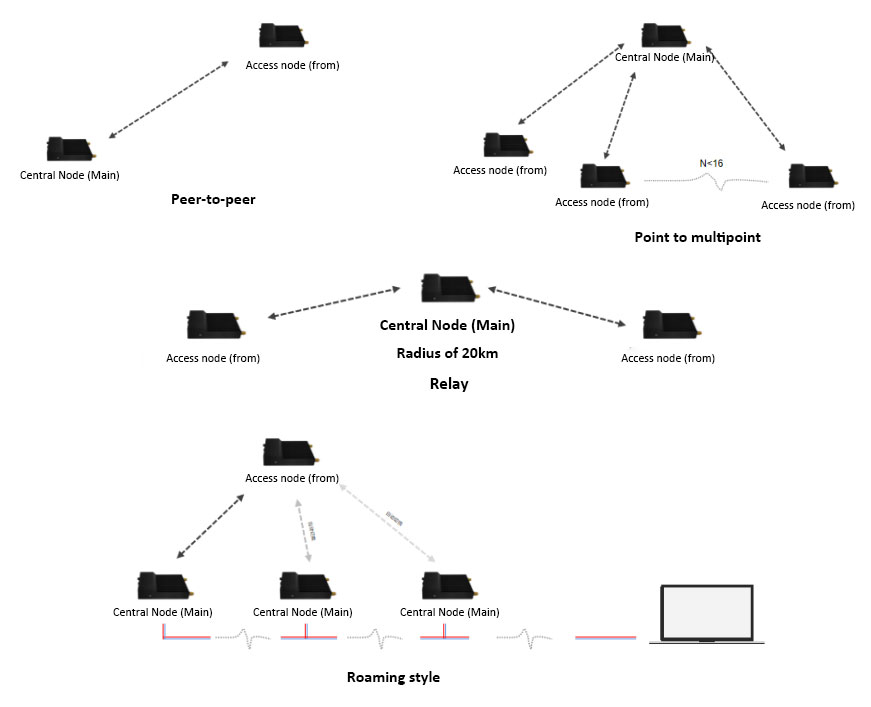

Arbetsläge
