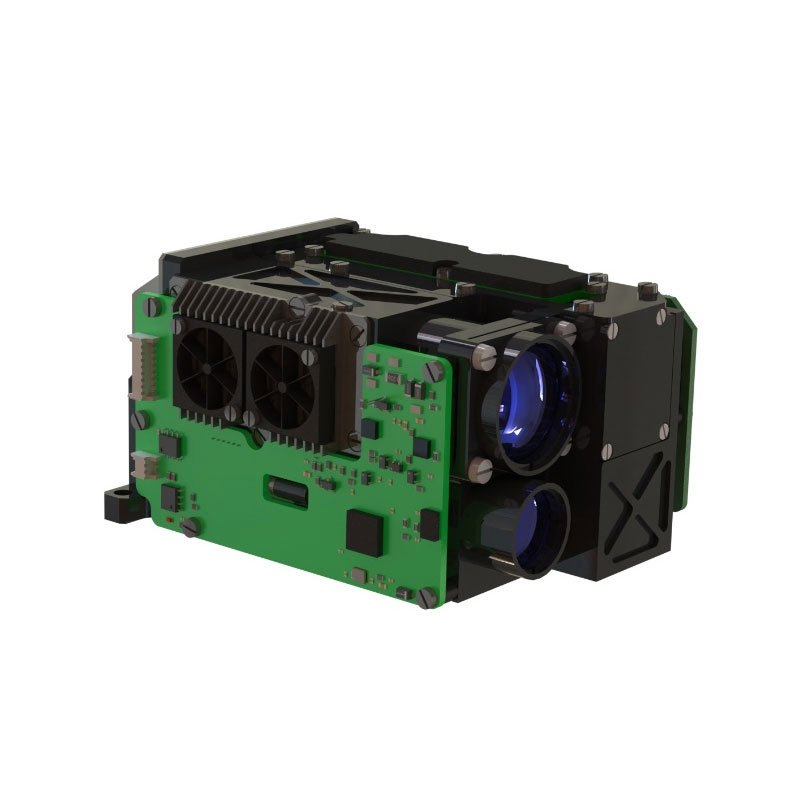

25MJ 1064NM LASER TARGE DESITITATOR

2.1 med laseravståndsfunktion;
2.2 Tillhandahålla mållaserbestrålning;
2.3 kunna kommunicera med värddatorn enligt kraven i kommunikationsprotokollet.
Laserbilden kan inse följande funktioner genom seriekommunikationsgränssnittet:
2.3.1 Svarslaserutvecklingsinstruktion och kan stoppas när som helst enligt stoppinstruktionen;
2.3.2 Distansdata och tillståndsinformation matas ut per puls när du sträcker sig;
2.3.3 varierar med distansgrindningsfunktion;
2.3.4 Start Kontinuerlig variering fick inte stoppinstruktion 5min (1Hz)/1 min (5Hz) efter det automatiska stoppet.
2.3.5 Bestrålningsläge och kodning kan ställas in;
2.3.6 Som svar på laserbestrålningskommandot, enligt läget, kodning, bestrålning har ställts in och kan stoppa bestrålning när som helst enligt stoppinstruktionen;
2.3.7 Om ingen stoppinstruktion tas emot efter att bestrålningen startas, kommer den att stoppas automatiskt efter en bestrålningscykel;
2.3.8 När laserbestrålningen matar ut varje puls ett avståndsvärde och tillståndsinformation;
2.3.9 Självkontroll och cykel självkontroll och utgångsstatusinformation;
2.3.10 Svara för att starta självkontrollinstruktions- och utgångsstatusinformation;
2.3.11 Kunna rapportera det kumulativa antalet laserpulser;
2.3.12 Huvud- och slutmålets funktion.

4.3 Laserfotometern skickar data till systemprogramvaran
4.3.1 Informationshuvud (0x55);
4.3.2 Statusord;
4.3.3 Målavstånd/kumulativt antal laserpulser (2 byte);
4.3.4 Aktuell temperatur för lasermätningsmodul;
4.3.5 "Meddelande svans" är kontrollsumman, som är XOR-operationens resultat av 1-5 byte.

Måldistansinformation Definition: Avståndsvärdet representeras som ett heltal av 2 byte (16bit), som kan konverteras direkt till decimal.
Kumulativ definition av laserpulstider: Eftersom intervallet på 16 bitar av binärt antal är 0 ~ 65535, och laserdetektorns livslängd är en miljon gånger, så de överenskomna laserutsläppstiderna för flera av antalet 20 är intervallet 0 ~ 1310700;
Lasermätningsmodul Aktuell temperatur: D7 -D0: Komplementuttryck, värdeintervall -128 ℃ ~ +127 ℃.

Ett RS422 -gränssnitt, signalnivå i linje med MAX488 -chipegenskaper. Gränssnittsdefinitionen visas i tabell 5:
