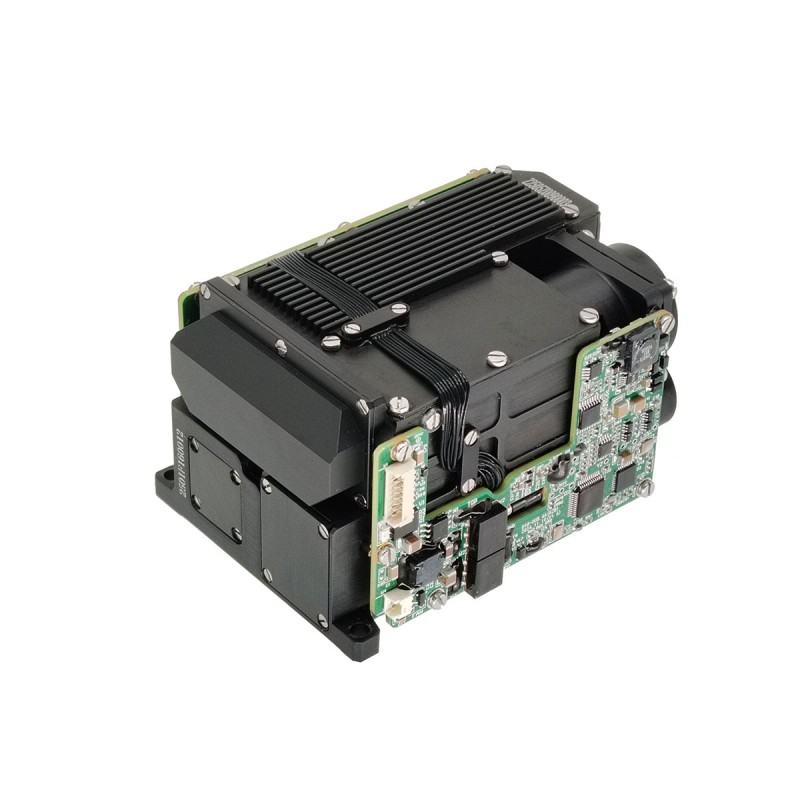

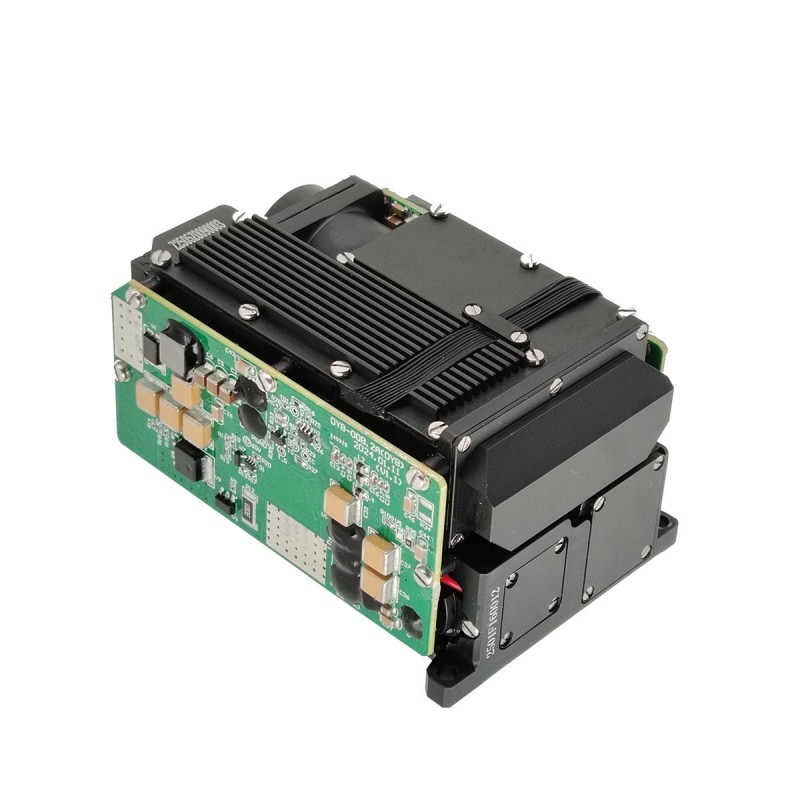

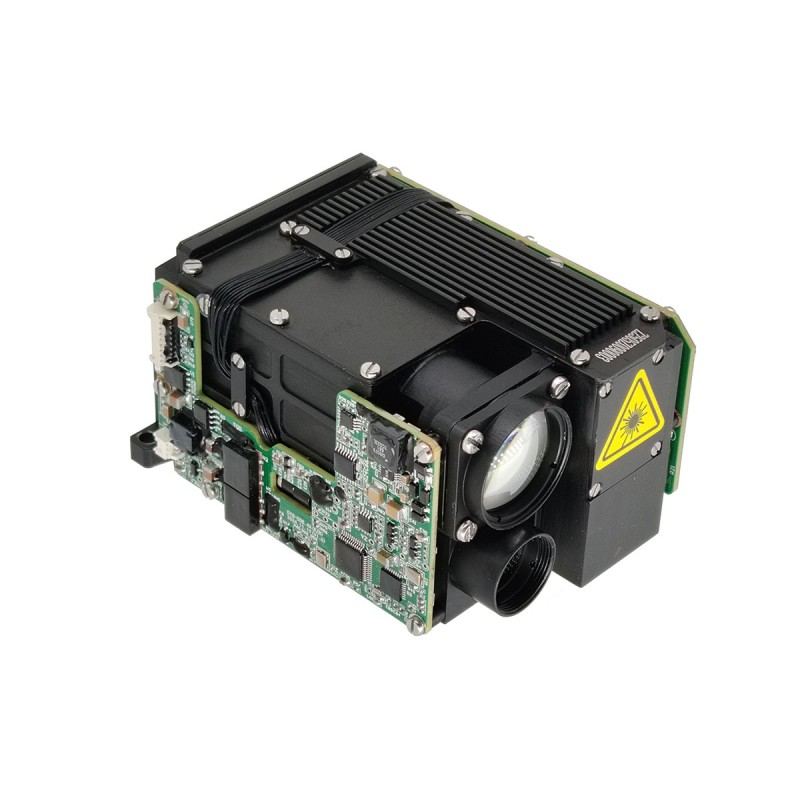

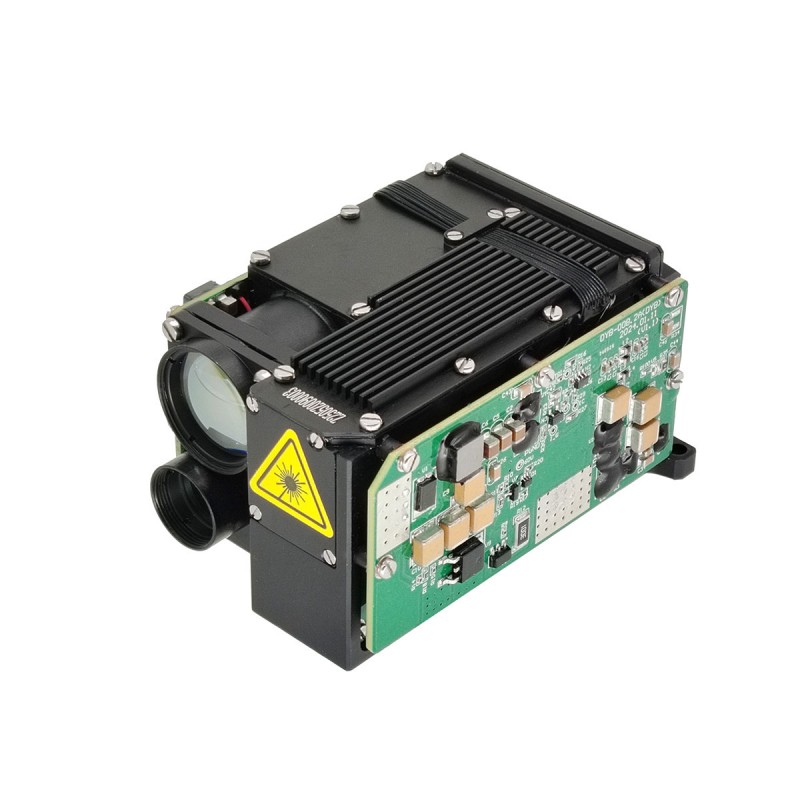

25MJ Military Laser Target Designator (LTD) WIHT LRF

STA-D25M är en militär 25MJ Laser Target-designer som spelar en avgörande roll i precisionssystem som kan ge exakt vägledning för smart ammunition. Genom ett avancerat optiskt system markerar det målet med en laserstråle, vilket säkerställer att precisionsstyrda vapen kan förstöra målet med extremt hög noggrannhet och effektivitet.

Skicka förfrågan

Produktbeskrivning

Produktfunktioner

Lätt och miniatyr
Miljöanpassningsbarhet: -40 ℃ ~ 60 ℃ Bred temperaturanpassningsförmåga

Kärnindikatorparametrar

1. Funktion
A) Den har funktionen att ställa in bestrålningscykeln och kan utföra laserbestrålning enligt den inställda cykeln.
b) utrustad med lasersingel och upprepade funktioner.
C) utrustad med flera målfunktioner.
d) utrustad med temperaturutgångsfunktion för kamerans kärnkomponenter.
e) utrustad med överhettningsskyddsfunktion för mätanordningen.
f) Utrustad med funktionen för att utföra statusinformation för belysningsanordningen.

Tekniska specifikationer

Prestationsspecifikationer
Laservåglängd	1.064mm
Puls genomsnittlig energi	≥25 mj
Pulska kapacitet fluktuation	Inom en cykel, intilliggande pulsfluktuation ≤8%(statistik efter 2 sekunders ljusaffekt)
Laserstråle dispersionsvinkel	≤0,5 mad
Laseroptisk axelstabilitet	≤0,05 mad
Pulsbredd	≤20ns
Power-On-förberedelsetid	≤3s
Variationsprestanda
Avståndsfrekvens	1Hz, 5Hz, en gång
Kontinuerlig tid	5 min (1Hz), 1 min (5Hz)
5Hz maximal kontinuerlig driftstid	2min
Lägsta sortiment	≤100 m
Typisk kapacitet	≥2000 m
Alltför noggrannhet	± 2m
Exakt mätningshastighet	≥ 98%
Ranging Logic: First and Last Target	första och sista målet
Bestrålning
Bestrålningsavstånd	≥2 km
Bestrålningsfrekvens	Grundfrekvens 20Hz
Kodning	i linje med systemkraven; Med förmågan att anpassa kodförlängningen
Kodningsläge	exakt frekvenskod
Kodningsnoggrannhet	≤ ± 2,5 μs
Bestrålningsläge	En bestrålningstid ≥20, start bestrålning igen, intervall ≤15s, kan kontinuerligt bestrålas under 8 cykler
Vikt och storlek
Vikt	≤450 g
Storlek	≤67,4 mm × 51mm × 90mm
Strömförsörjningsspänning
Spänning	19.6V ~ 25.2V
ENERGIFÖRBRUKNING
Standby kraftförbrukning	≤4w
Genomsnittlig strömförbrukning	≤50W
Toppeffektförbrukning	≤90W
Miljöanpassningsförmåga
Arbetstemperatur	-40 ℃ ~ 55 ℃
Lagringstemperatur	-55 ℃ ~ 70 ℃

Kontrollfunktion

2.1 med laseravståndsfunktion;
2.2 Tillhandahålla mållaserbestrålning;
2.3 kunna kommunicera med värddatorn enligt kraven i kommunikationsprotokollet.
Laserbilden kan inse följande funktioner genom seriekommunikationsgränssnittet:
2.3.1 Svarslaserutvecklingsinstruktion och kan stoppas när som helst enligt stoppinstruktionen;
2.3.2 Distansdata och tillståndsinformation matas ut per puls när du sträcker sig;
2.3.3 varierar med distansgrindningsfunktion;
2.3.4 Start Kontinuerlig variering fick inte stoppinstruktion 5min (1Hz)/1 min (5Hz) efter det automatiska stoppet.
2.3.5 Bestrålningsläge och kodning kan ställas in;
2.3.6 Som svar på laserbestrålningskommandot, enligt läget, kodning, bestrålning har ställts in och kan stoppa bestrålning när som helst enligt stoppinstruktionen;
2.3.7 Om ingen stoppinstruktion tas emot efter att bestrålningen startas, kommer den att stoppas automatiskt efter en bestrålningscykel;
2.3.8 När laserbestrålningen matar ut varje puls ett avståndsvärde och tillståndsinformation;
2.3.9 Självkontroll och cykel självkontroll och utgångsstatusinformation;
2.3.10 Svara för att starta självkontrollinstruktions- och utgångsstatusinformation;
2.3.11 Kunna rapportera det kumulativa antalet laserpulser;
2.3.12 Huvud- och slutmålets funktion.

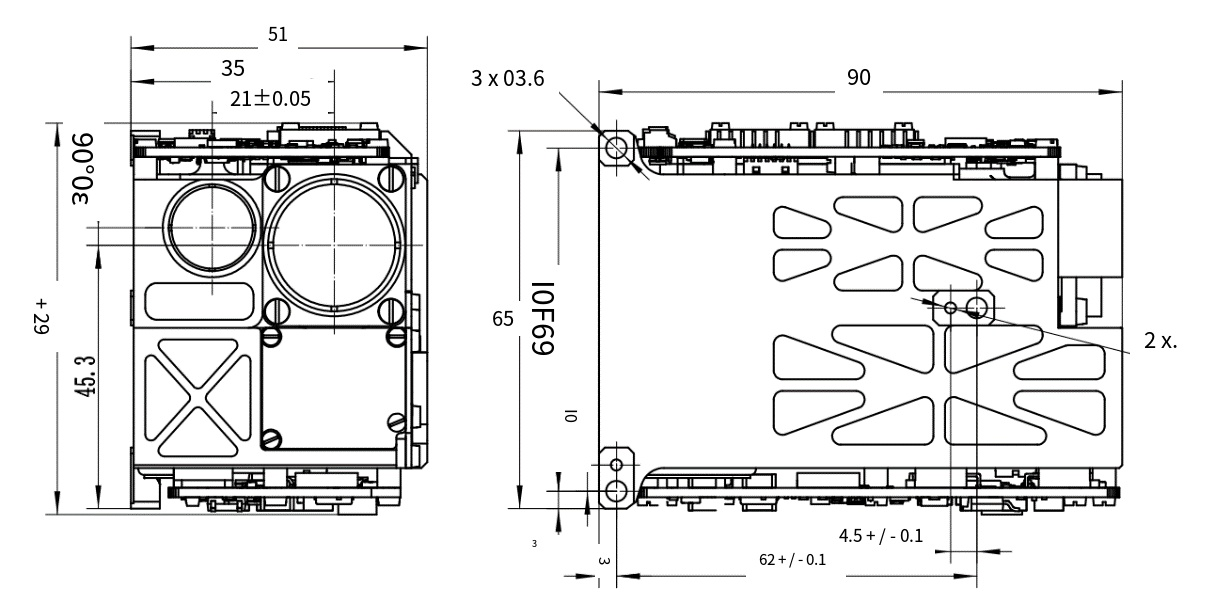

Mekaniskt gränssnitt
