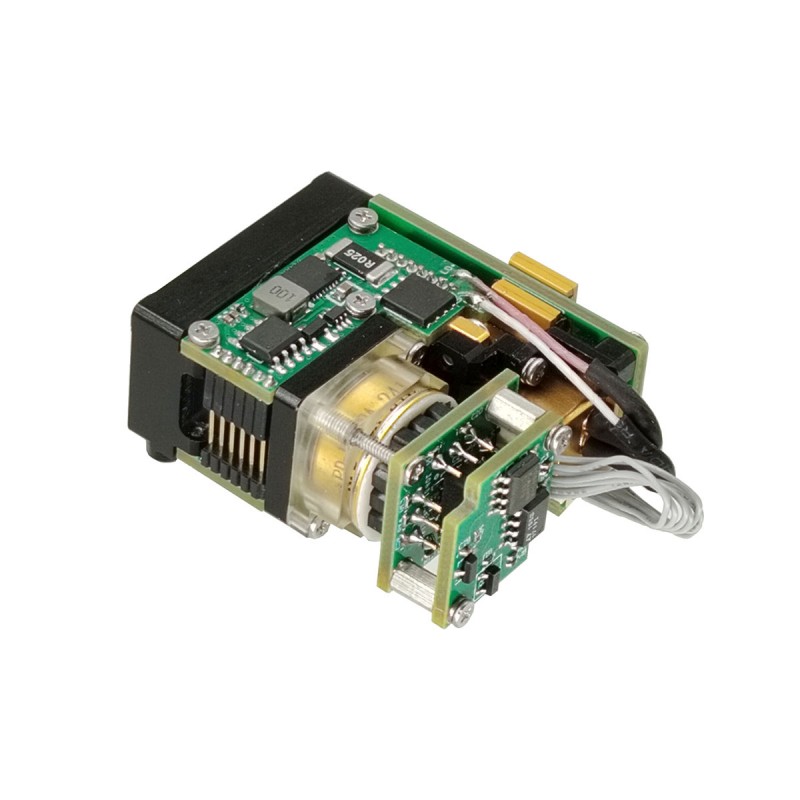

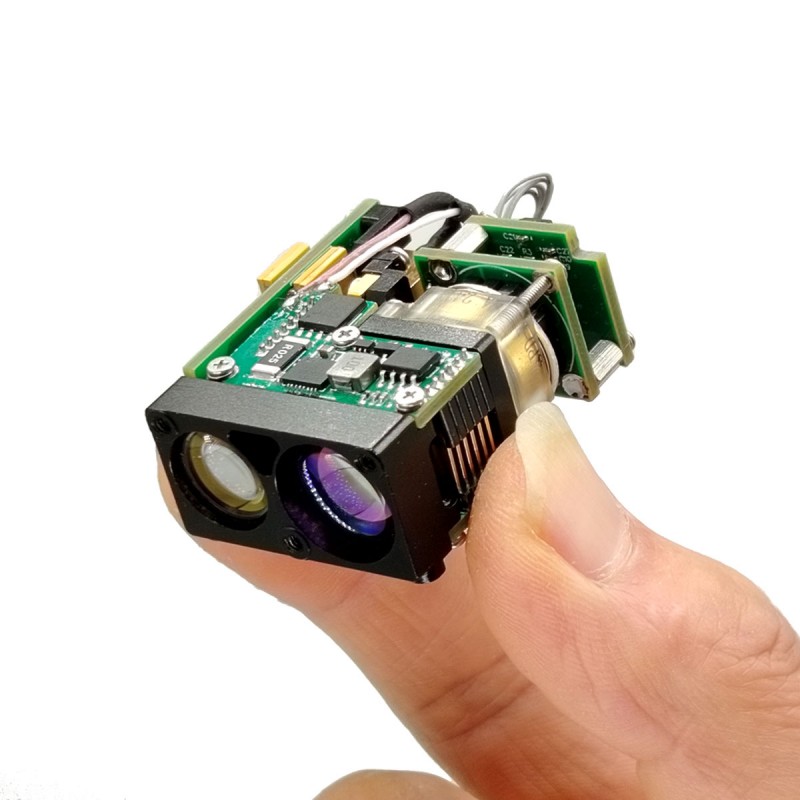

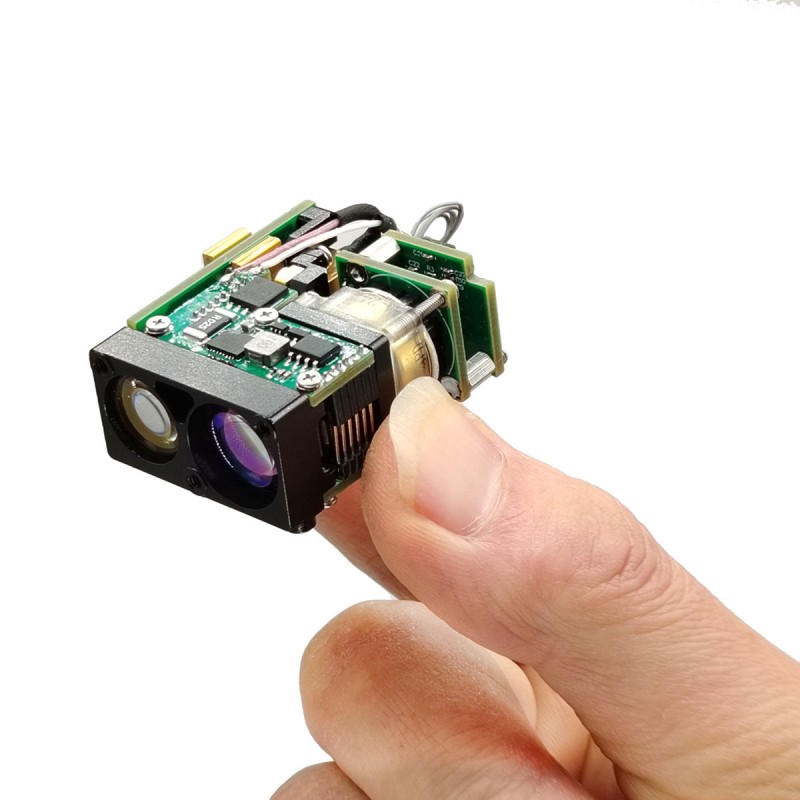

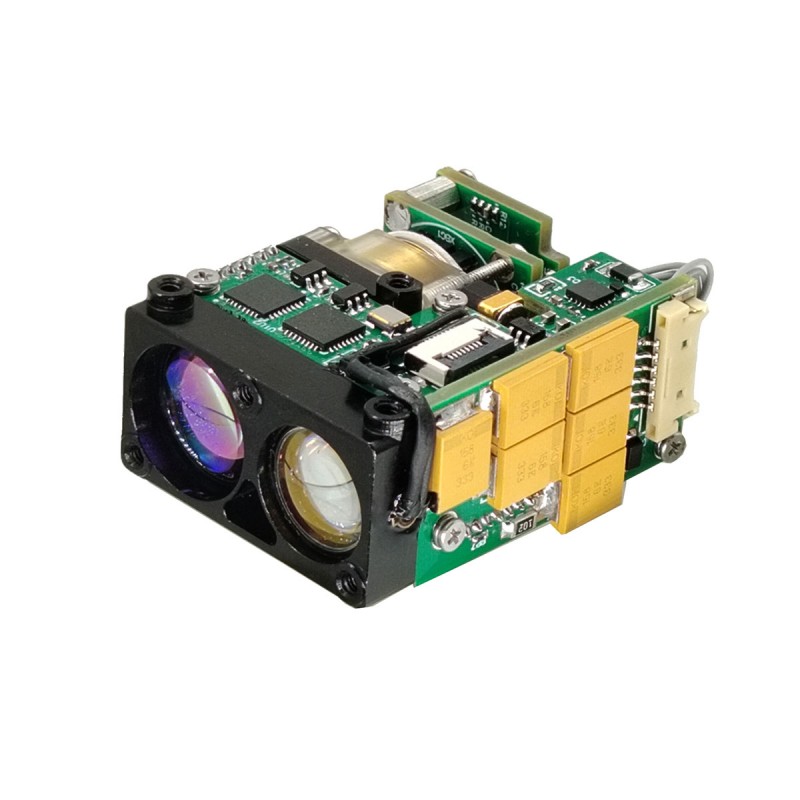

3 km ögonsäker laserområdefinder modul

STA-B30X är en mänsklig ögonsäker laseravståndsmätningsmodul, som kan upptäcka målavståndet och överföra det uppmätta avståndet till den övre datorn genom seriekommunikation. Synlighet ≥ 12 km, målreflektion ≥ 0,3, fuktighet ≤ 80%, fordonet (2,3 m × 2,3 m mål) Rangingavstånd ≥ 3 km.

Skicka förfrågan

Produktbeskrivning

Huvudfunktioner

(1) enstaka variation och kontinuerlig variation;
(2) svara på laseravståndskommandon och kan sluta sträcka sig när som helst enligt stoppkommandot;
(3) utgångsavståndsdata och statusinformation en gång per puls under avståndsmätning;
(4) den kan rapportera det kumulativa antalet överförda laserpulser (ingen förlust av kraft);
(5) Val av distans, främre och bakre målindikering;
(6) Självtestfunktion.

Produktprestandaindex

Punkt	Teknisk parameter	Instruktion
Modell	Sta-b30x
Arbetsvåglängd	1535 ± 5nm
Ögonsäkerhet	Klass 1 (IEC 60825-1)
Får bländare	Φ13mm
Utsläppsöppning	Φ13mm
Variationsförmåga	15-5000m
Avståndsortiment	≥5000 m	Stora byggnadsmål, reflektivitet: 0,6, observatörssynlighet 20 km
	≥3000 m	Nato Target
	≥2000 m	Mänsklig mål
	≥600 m	UAV -mål
Mini	15 m
Detektering av flera mål	Upp till 3 mål
Alltför noggrannhet	± 1 m	3D
Avståndsfrekvens	1 ~ 10Hz justerbar
Noggrannhet	≥98%
Falsk larmfrekvens	1%
Divergensvinkel	≤0,6 mad
Gränssnitt	Ttl	Rs422/RS232 -gränssnittet kan anpassas
Spänning	DC5 ~ 16V
Energiförbrukning	≤1.2w (@1Hz)	Arbetskraft
Energiförbrukning	≤5w	Toppmakt
Laseroptisk axelstabilitet	≤0,05 mad
Parallellfel	≤0,3 mad	Parallellismfel för optisk axel till monteringsreferens
Mekanisk chock	75g, 1ms
Arbetstemperatur	-40 ℃～+70 ℃
Lagringstemperatur	-55 ℃～+75 ℃
Pålitlighet	MTBF ≥ 1500H
Storlek	≤43 × 31 × 16mm
Vikt	≤44G
Huvudfunktion		Först och sista målet varierar, multi-mål, avståndsselektivitet

Anmärkningar:

1) Nato -målstorlek 2,3 m × 2,3 m; Mänsklig målstorlek 0,5 m × 1,7 m; UAV -målstorlek 0,2 m × 0,3 m; Reflektivitet 30%, fuktighet ≤80%, observatörssynlighet ≥ 12 km

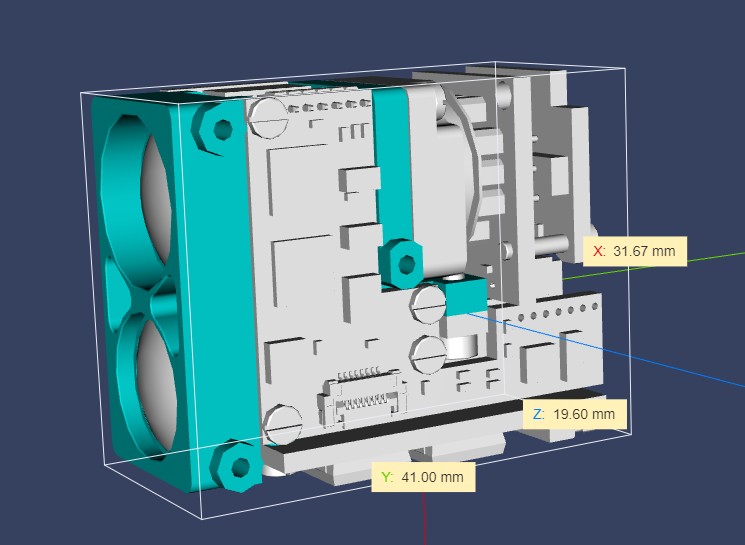

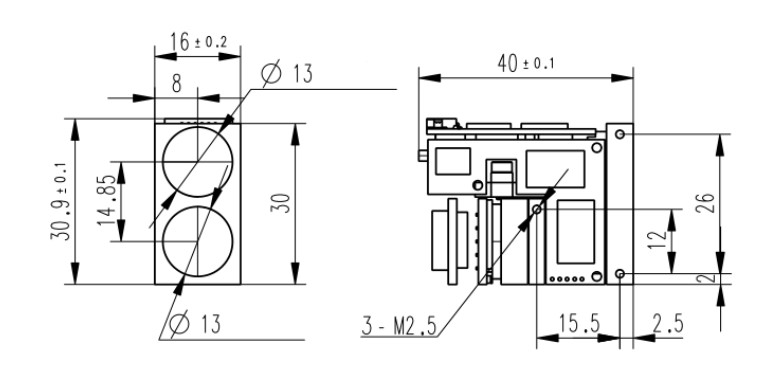

Strukturinstallationsgränssnitt

Elektriska gränssnittskrav

Kommunikationsgränssnitt: UART (TTL_3.3 V), 115200 bps, 1 startbit, 8 databitar, 1 stopp nr, ingen paritetsbit;

Tabell 1 Kärndefinition

Stift	Definition	Linjefärg	Anteckningar
1	Strömförsörjning +	Röd	4.5-16V
2	Strömförsörjning -	Svart	Gard
3	Power_on	Vit	Slå på kontroll TTL_3.3V -nivå, modul på (> 2.7V), modul av (<0,3V)
4	Uart_tx	Gul	Seriehamnsändare
5	Uart_rx	Grön	Seriell hamnmottagare
6	Gard	Svart	Hamnplats

OEM/ODM -moduler och anpassade lösningar

B0815X är designad för systemintegratorer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.

Den är mycket liten, ultralätt, har låg effektförbrukning och kan mätas på lång avstånd. Det är lämpligt för handhållna enheter (termisk avbildning), vapenmonteringsapplikationer, bärbara system och lätta sensorsviter och obemannade flygfordon eller UGV: er.
