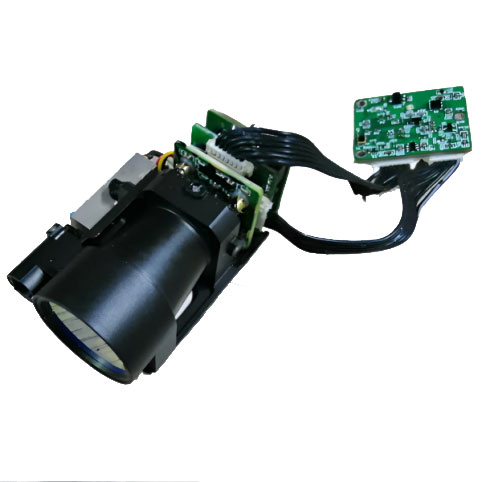

3 km laseravståndsmodul

JioPtics STA0305 3KM Laser RangeFinder -modul är speciellt utformad för OEM -integration och kan ge exakt mätning för brandkontrollsystem, flygplan/UAV, tank/UGA, fartyg, gränssövervakningssystem och andra applikationer.
Maximalt intervall ≥ 8000 m
Intervall 2,3 × 2,3 m målstorlek ≥3000 m
Avståndsmätningsnoggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 79 g

Modell:STA0305

Skicka förfrågan

Produktbeskrivning

3 km Laser RangeFinder Module Teknisk parameter

Punkt	Teknisk parameter
Arbetsvåglängd	1,54 um ± 0,02μm
Räckvidd	30m ~ 3000m
Objekt	Synligheten är inte mindre än 8 km under synhåll och det olika avståndet för fordonet (2,3 m × 2,3 m mål) är ≥3000 m
Huvudfunktion	Enstaka och kontinuerliga varierar
	Tre-målen varierande och bakre och bakre målindikering
	Självtestfunktion (inklusive: aktuell APD-temperatur, högspänningsvärde, inre spänning, blind zonvärde)
	Standby Wake-up-funktion kan realiseras genom att modifiera till TTL-gränssnittet
Alltför noggrannhet	± 1 m
Kontinuerlig frekvens	0,5Hz-10Hz
Noggrannhet	≥98%
Effektiv tydlig öppning	25 mm
Antal laserpulser som skjutits mellan medelfel (MNBF)	≥1 × 106 gånger
Spänning	Dc5v
Arbetskraftsförbrukning	≤2W (@1Hz)
Standby kraftförbrukning	≤0,5w
Storlek	41mm × 32mm × 69mm
Vikt	<79g
Kylmetod	Ledningskylning
Arbetstemperatur	-40 ℃～+65 ℃
Lagringstemperatur	-55 ℃～+70 ℃

Applikationsscenario

Jioptics Laser Ranging -moduler används allmänt i militära eller civila scener (obemannade flygfordon, fotoelektriska skidor, termisk avbildningsutrustning osv.) I den mest utmanande miljön spelar hög prestanda och hög tillförlitlighet en viktig roll. En solid lösning som stärker din produkt för att överskrida dess gränser.

Elgränssnitt

Elektrisk anslutningsmodell: Molex-532610771; Den detaljerade definitionen av det elektriska gränssnittet är som följer:

Tabell 1 gränssnittsdefinition

Stift	Definition	Fungera	Anmärkning
1	Rs422 Rx+	Seriell mottagning+	Värddator till Laser RangeFinder
2	Rs422 rx-	Seriell portmottagande-	Värddator till Laser RangeFinder
3	Rs422 tx-	Seriell sändning	Laser RangeFinder för att vara värd för datorn
4	Rs422 TX+	Seriell skicka+	Laser RangeFinder för att vara värd för datorn
5	Gard	Seriehamn
6	Vcc 5v	5V inmatning positiv
7	Gard	5V inmatnings negativt

Strukturell storlek (krävs för en sådan bild av varje produkt)

Kommunikationsprotokoll

Dataöverföringen mellan RangeFinder och värddatorn innehåller följande innehåll:
Kontrollkommandon: Inklusive att starta, kontinuerligt varierar, enstaka varierande, frågekommandon, etc.
Loopback -data: inklusive avståndsinformation, omgivningstemperatur, statusstatus, etc. Datautbytet mellan avståndsmätningsmaskinen och värddatorn antar 422 buss. Det specifika programvarukommunikationsprotokollet är som följer:
Kommunikationsformat: 422 Kommunikation, Baud Rate 115200 bps (kan ändras enligt kundkraven);
Dataformat: 8-bitars data, en startbit, en stoppbit, ingen paritetskontroll, data består av rubrikbyte, kommandodel, datalängd, parameterdel, check byte;
Kommunikationsläge: Huvudkontrollen och avståndsmätningsmaskinen Antar master-slavkommunikationsläget, huvudkontrollen skickar kontrollkommandon till avståndsmätningsmaskinen och avståndsmätningsmaskinen tar emot och kör instruktionerna. I det olika tillståndet skickar RangeFinder tillbaka data och status för Rangefinder till den övre datorn enligt den varierade cykeln. Kommunikationsformatet och kommandoinnehållet visas i följande tabell.

Master Send

Det sändande meddelandeformatet är som följer:

Stx0

Cmd

Len

Data1h

Data1l

Chk

Tabell 2 Beskrivning för att skicka meddelandeformat

Antal	Namn	Illustration	Koda	Anmärkning
1	Stx0	Meddelande Start Flagg	55 (h)
2	Cmd	Kommandoord	Se tabell 3
3	Len	Datalängd	Antalet av alla byte utom starttecknet, kommandomordet och kontrollsummen
4	Datah	Parameter	Antalet av alla byte utom starttecknet, kommandomordet och kontrollsummen
5	ankomst	Parameter
6	Chk	Xor check	Förutom paritetsbyte är andra byte exklusiva eller
