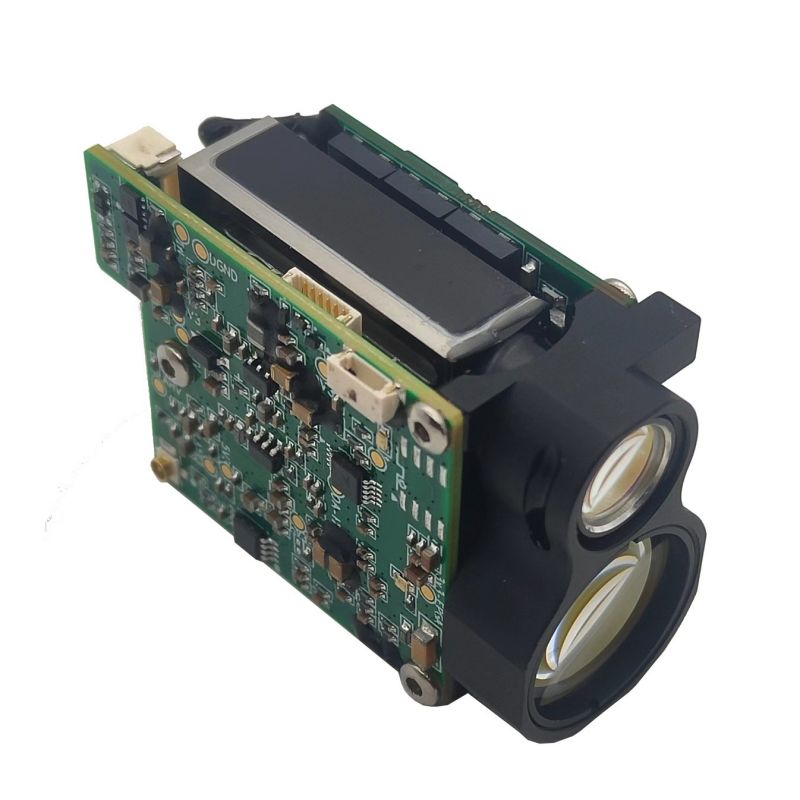

3 km RangeFinder -modul

Denna 3 km RangeFinder -modul använder 1535Nm erbiumglaslaser som ljuskälla, med egenskaperna för liten volym, hög integration, lättvikt, mätavstånd, stark dimpiercingförmåga etc., kan användas i hård miljö, lämplig för mobil handhållsutrustning, UAV, VGA och annan systemintegration.

Skicka förfrågan

Produktbeskrivning

Som den professionella tillverkaren vill vi ge dig 3 km RangeFinder -modul. Och vi kommer att erbjuda dig service efter försäljning och snabb leverans.

prestationsparameter

Antal	Projektnamn	Prestationsindex
1	Mänsklig ögonsäkerhetsnivå	Klass1/1m
2	laservåglängd	1535 ± 5nm
3	Laseravvikelsevinkel	0,6 MRAD
4	Ta emot kaliber	Φ16,5 mm
5	Få synfältvinklar	~ 4,9 MRAD / 0,3 °
6	Maximal sortiment	Typiskt mål	7000 m
	Mätning (30% reflektivitet, 8 km synlighet)	byggnad	≥4000 m ；
		Fordon (2,3 × 2,3 m)	≥3000m ；
		Person (1,7 × 0,5 m)	≥2000 m ；
		UV (0,3 × 0,2 m) 1	≥1000 m ；
7	Lägsta sortiment	20 m
8	alltför noggrannhet	± 1 m
9	mätfrekvens	1 ~ 10Hz
10	upplösning	≤20m
11	vinkelupplösning	≤1 mil
12	Noggrannhet	≥98%
13	falsk larmfrekvens	≤1%
14	Detektering av flera mål	3 (maximalt nummer)
15	gränssnitt	UART （TTL_3.3V）
16	servicspänning	DC 4,5 ~ 16 in
17	Standby kraftförbrukning	≤1mw
18	Genomsnittlig strömförbrukning	≤2,5w@10hz
19	Toppeffektförbrukning	≤7W@12V
20	vikt	32 ± 1G
21	Dimensioner (LWH)	48 × 30,5 × 21mm
22	arbetstemperatur	-40 ~ +70 ℃
23	lagringstemperatur	-55 ~ +75 ℃
24	surra	1600g ， 1ms
25	vibrera	5 ~ 50 ~ 5Hz, 1 x Frekvensområde / min, 2,5 g
26	Temperaturkran	+70 ℃、 -50 ℃
27	pålitlighet	MTBF≥1500H
28	fungera	Första och sista mål / flera målområden / distanspass / extern kraftkontroll / laserkumulativt nummer
29	resterid	≤950 ms ；

5 Användargränssnitt

5.1 Elektriskt gränssnitt
Användarelektriskt gränssnitt: UART (TTL_3.3V)
Anslutningsmodell: Changjiang Connector: A1257WR-S-6P, den specifika definitionen visas i följande tabell:

stift	definition	förklara
1	Makt är	Strömförsörjning, 4,5 ~ 16V
2	Power Negative	Kraftförsörjning, mark
3	Power_on	Module Power Switch, TTL_3.3V -nivå; Modulen öppen (> 2.7V) och modul stängd (<0,3V);
4	Uart_tx	Seriell portsändare, TTL_3.3V -nivå
5	Uart_rx	Seriell portmottagande slut, med en TTL_3.3V -nivå
6	Gard	Sträng
