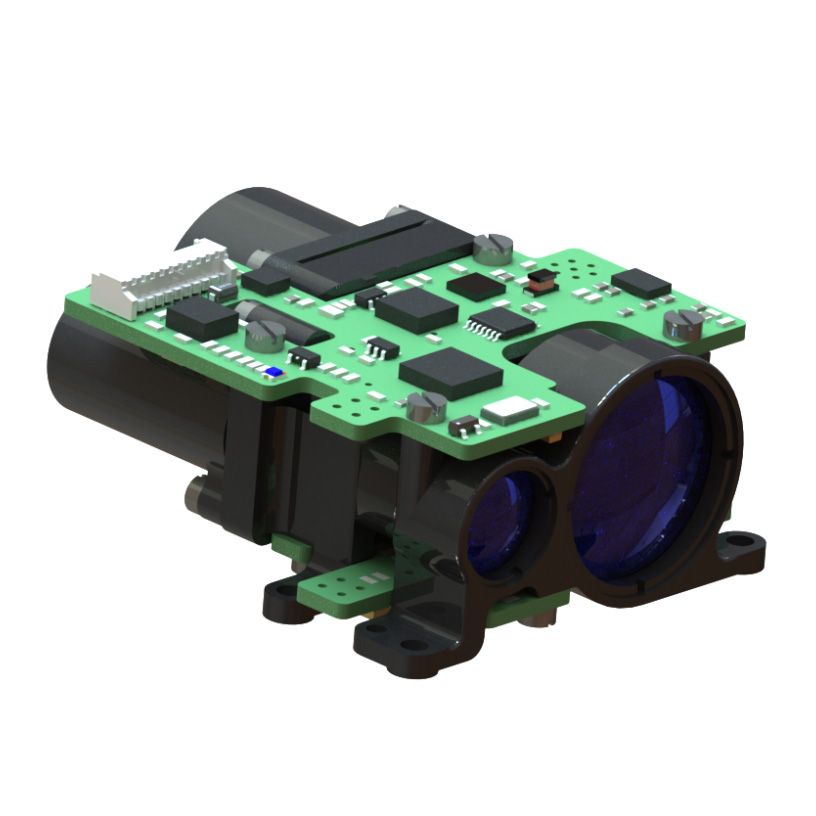

4000m Range Finder -modul

STA-DY0407X 4000M Range Finder-modulen antar 1535Nm ögonsäkra Erbium-glaslasermodul oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, liten storlek, hög precision och ögonsäkerhet.

Modell:STA-DY0407X

Skicka förfrågan

Produktbeskrivning

STA-DY0407X antar 1535Nm ögonsäkra erbiumglaslasermodul oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, liten storlek, hög precision och ögonsäkerhet.

Maximalt mätområde: 4000 m (2,3x4,6 m fordon) 7000 m (vit vägg)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 75 g

Produktfunktioner

1. Integrerad konfigurationsdesign och frontänd ansikte multi-punkts tätningsinstallation, stark antimalansförmåga, hög hållbarhet, lång arbetsliv, ögonsäkerhet;
2. Använda icke-termisk mottagande optisk designteknologi, med god optisk brusundertryckningsförmåga, nära avstånd från prestanda och hög och låg temperaturoptisk prestanda;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex

Punkt	Index
Modell	STA-DY0407X
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	50-7000m
Variationsförmåga	7000 m	Stort mål, synlighet ≥ 16 km
	4000 m	Synlighet ≥ 8 km, mål med 0,3 reflektivitet för 2,3 m × 4,6 m fordon
Fuktighet	≤ 60%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	En gång 1Hz, 5Hz
Storlek	≤57 mm × 50mm × 30mm
Spänning	10V ～ 14V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 3W
Standby kraftförbrukning	≤1W
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-50 ℃～+70 ℃
Vikt	≤75 g

Strukturinstallationsgränssnitt

4000m Range Finder -modulhöjdpunkter

● Lätt med bara 130 g
● Kraftfull mätning upp till 10 km
● Tål hårdaste vapenchocker upp till 1600 g
● Extremt låg effektförbrukning
● Hög mätnoggrannhet på 1 m
● Brett driftstemperaturområde från –40 ° C till +65 ° C

Ansökningar

● Vapenmonterade enheter
● Handhållna enheter
● Observations- och övervakningssystem
● Sensorsviter för UAV och UGV

Produktprestandaindex

PRESTANDA
Maximal sortiment	10000 m
Intervallprestanda på strålfyllningsmål Reflektivitet: 60%, observatörssynlighet 25 km	8000 m
Intervallprestanda på 2,3 × 2,3 m målstorlek Reflektivitet: 30%, observatörssynlighet 25 km	7000 m
Intervallprestanda på 1 × 1 m målstorlek Reflektivitet: 10%, observatörssynlighet 25 km	6000 m
Lägsta sortiment	20 m
Räckviddsnoggrannhet	± 1 m
Repetitionsgrader	1-10Hz
Flera måldetektering	3 mål
Våglängd	1535nm
Divergens	0,5 mad
Ögonsäkerhet per IEC 60825-1	Laserklass 1
Miljöegenskaper
Driftstemperaturområde	-40 ℃ ~+65 ℃
Lagringstemperaturområde	-50 ℃ ~+75 ℃
Chock (halvsus) vid 0,6 ms i x-, y- och z-riktning	1000 g
Fysiska egenskaper
Vikt	≤130 g
Dimensioner (längd/bredd/höjd)	≤87mm58mm43mm
Gränssnitt
Gränssnitt	UART (3,3 V LVCMOS -nivåer) RS422
Strömförsörjning	4.5V ~ 12V
