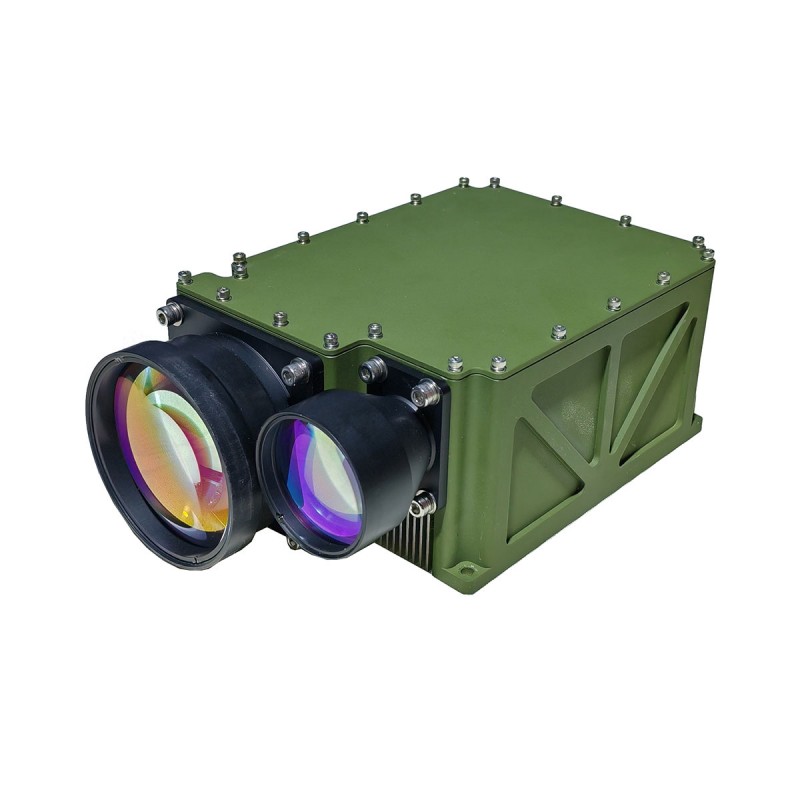

5 km Laser RangeFinder -modul för anti Drone StStem

STA-WR5000X är en dedikerad laseravståndsmodul för att mäta UAV-mål. Det är utvecklat baserat på en 1064Nm YAG-laser, med en stor divergensvinkel på upp till 1mrad och högkvalitativ laserstråle. Den kan enkelt låsa på ett UAV -mål med ett reflektionsarea på 0,1 m² på ett avstånd av 5 km och mäta ett UAV -mål med ett reflektionsområde på 2㎡ upp till 10 km bort.

Skicka förfrågan

Produktbeskrivning

a) kapabel att självkontrollera informationssvarfunktion;
b) kapabel till felplats och återkoppling av fel;
c) kapabel till seriekommunikation.

Produktparametrar

Modell	STA-WR5000X	Anteckningar
Våglängd	1064nm
Divergensvinkel	1 ± 0,1 mard
Maxområde	≥5000 m	Reflekterande område 0,1 m² UAV
Maxområde	≥10000M	Reflekterande område 2 m² UAV
Mini	≤200m
Noggrannhet	± 2M （RMS）
Avståndsfrekvens	1. 5, 10, 20Hz justerbar
Gränssnitt	Rs422	Anpassningsbar
Leveransspänning	24V	Anpassningsbar
Icke-parallellism mellan optisk axel och monteringsreferensplan	≤2mrad
Energiförbrukning	Toppvärde ≤ 150W, genomsnitt ≤ 100W;
Driftstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-50 ℃～+70 ℃
Storlek	≤216 × 125 × 84mm
Vikt	≤2 kg

Notera:
1.Rangering av intervallbeskrivning: Området kommer att ändras under olika testförhållanden och testmål, om du upptäcker specialmål, vänligen kontakta försäljningssidan för att bekräfta;
2.Minimumområde: 30m-100 m fluktuationer, det rekommenderas till 50 m efter normal användning; På grund av laserenergin är stor, kan användningen av nära räckvidd bränna detektorchipet, så i felsökningen, vänligen ta med ett bra spegelskydd för att förhindra att detektorchipet bränns.

Obs: Synlighet ≥ 20 km, fuktighet ≤ 80%, UAV -målreflektion 0,3.

Elgränssnitt

Stift	Definiera	Anteckningar
1	Vcc	+24V anodal
2
3
4
5	Gard	Negativ stimulanspol
6
7
8
9	T+	Rs422
10	R-
11	T-
12	R+
13	Kommunikation GND
14	Syn+	RS422 Differential Externt tidssystem, bredd> 10us.
15	Syn-	RS422 Differential Externt tidssystem, bredd> 10us.
