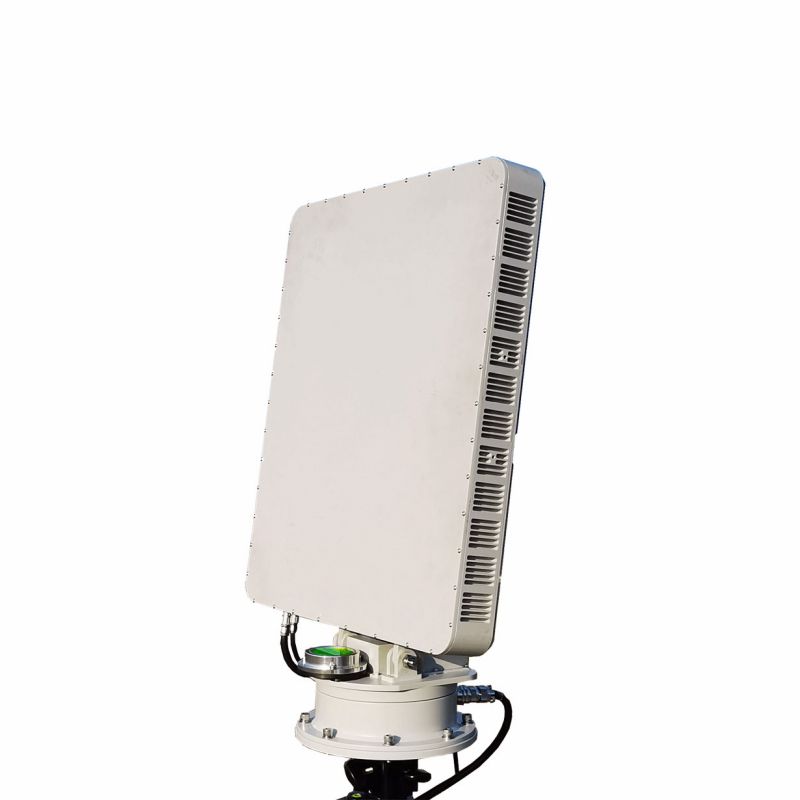

5 km låg höjd UAV -detekteringsradar (AESA)
5 km låghöjd UAV-detekteringsradar (AESA) används huvudsakligen i låg höjd och markövervakning, radaren antar digital strålformningsteknologi, låg ekvivalent omni-riktad utstrålad effekt och hög sökdatahastighet. Radaren antar adaptiv clutter-undertryckningsteknologi och tät spårningsteknik före detektering, med extremt låg rörelse för falskt larm, och kan automatiskt spåra och navigera mer än 150 partier av mål och utföra information om hög precision.
Modell:AESA
Skicka förfrågan
Produktbeskrivning
huvudfunktion
1. Tre koordinatsystem, azimut täckning 360 °, tonhöjdstäckning> 30 °;
2. Med funktionen att indikera koordinat- och hastighetsinformationen för det aktiva målet inom radarscanningsområdet;
3. Med funktionen att automatiskt indikera målrörelsesbanan;
4. Med funktionen av rörighetsfiltrering upprättar marken röran, vattenröret och meteorologiskt röran inget effektivt spår.
2. Med funktionen att indikera koordinat- och hastighetsinformationen för det aktiva målet inom radarscanningsområdet;
3. Med funktionen att automatiskt indikera målrörelsesbanan;
4. Med funktionen av rörighetsfiltrering upprättar marken röran, vattenröret och meteorologiskt röran inget effektivt spår.
Produktparameter
| Punkt | Index |
| Modell | Sta-t10a |
| Radartyp | Fasad matrisradar |
| Driftsfrekvens | X-band |
| Driftsfrekvens | 10.4 ~ 10.6GH Z |
| Antal frekvenshoppning | 4 |
| Tonhöjdstäckningsområde (tonhöjdsvinkel) | -5 ~ 30 ° |
| Azimuttäckningsområde (horisontell fältvinkel) | 360 ° |
| Vinkelmätningsnoggrannhet: orientering | 0,4 ° (RMS), tonhöjd: 0,4 ° (RMS) |
| Upptäcktshöjd | 800 m |
| Detektionsavstånd (Phantom 4) | ≥5 km |
| Detektionsavstånd (personal) | ≥8 km |
| Detektionsavstånd (fordon) | ≥10 km |
| Blindområde | 25 m |
| Antennhastighet | 2s / rpm (180 ° / s) |
| Samtidigt spåra antalet mål | ≥ 150 mål |
| alltför noggrannhet | 5m (rms) |
| Detektion radiell hastighetsområde | 1 ~ 100 m / s |
| Miljöanpassningsbarhet | -40 ~ + 55 ℃ |
| Arbetande fuktighet | > 60% |
| Gränssnitt | Gigabit Ethernet |
| Skyddsnivå | IP65 |
| Energiförbrukning | 200w |
| Värdstorlek (exklusive servo) | 580 * 500 * 75mm |
| Vikt | 20 kg |
| Vindmotstånd | Det fungerar normalt i vädret nedanför kraft 6 -vind |
Applikationer för 5 km låghöjd UAV -detektionsradar (AESA)
Multi -måldetektering och målspårning (≥150 mål)
UAV -upptäckt och spårning av flygbanor
Fantom 4 UAV -upptäckt och spårning av flygbanor (max 8 km)
