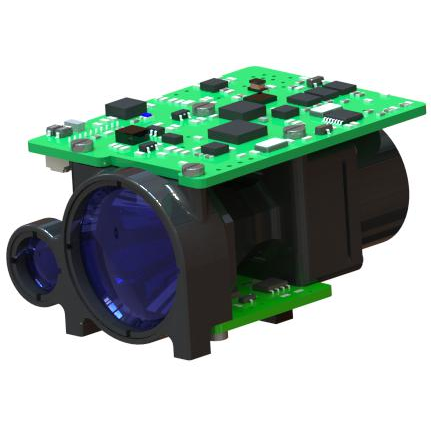

5 km Range Finder -modul

STA-D0508X 5 km Range Finder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Skicka förfrågan

Produktbeskrivning

Maximalt mätområde: 5000 m (2,3x2,3 m bil) 8000 m (byggnad)
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤85 g

5 km Range Finder -modulfunktioner

1. Integrerad design av hela maskinstrukturen, slagmotstånd, vibrationsmotstånd, hög tillförlitlighet, stark miljöanpassningsbarhet, STA-D0508X kretsunderlag, kraftisoleringsdesign, stark elektromagnetisk kompatibilitet, lämplig för handhållna mobila enheter, UVA-pods och annan optoelektronisk integration;
2. Använd små synfält, icke-termisk mottagande optisk designteknologi, med god optisk brusundertryckningsförmåga, nära räckvidd och hög och låg temperaturoptisk prestanda;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex för STA-D0508X Laser RangeFinder-modul

Punkt	Index
Modell	STA-D0508X
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	50m-8000m
Variationsförmåga	8000 m	Stort mål, synlighet ≥ 25 km
	5000 m	Synlighet ≥10 km, mål med 0,3 reflektivitet för 2,3 m × 2,3 m fordon
Fuktighet	≤ 80%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Upplösning	≤40 m
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	En gång 1Hz, 5Hz, (10Hz valbar)
Storlek	≤62mm × 42mm × 32mm
Spänning	10V ～ 14V
Arbetskraftsförbrukning	≤4w
Standby kraftförbrukning	≤1,8w
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤85 g

Strukturinstallationsgränssnitt för STA-D0508X Laser RangeFinder-modul

Elektriskt gränssnitt för STA-D0508X mätsensor

De elektriska gränssnittskraven är följande:
Strömförsörjningsspänning: 12V (10V ~ 14V);
Arbetskraftsförbrukning: ≤ 4W;
Standby Kraftförbrukning: ≤ 1,8W.
Den övre datoränden är tvärbundet med Rangefinder-änden genom en 10-pin-kontakt med ett avstånd på 1,25 mm. PIN -definitionen av strömförsörjning och kommunikationsport visas i följande tabell, och positionen för stift 1 på kontakten visas i följande figur.

PIN -definition av strömförsörjning och kommunikationsport vid RangeFinder End

Stiftnummer	Antal	Definition av elektriska egenskaper	Anteckningar
P-1	Vin+	Input Power Positiv
P-2	Vin-	Negativ ingångsstol
P-3	Nc
P-4	Rs422_txd+	Signalutgång	RangeFinder för att vara värd för datorn
P-5	Rs422_txd-	Signalutgång	RangeFinder för att vara värd för datorn
P-6	Rs422_rxd-	Signalingång	Övre dator till RangeFinder
P-7	Rs422_rxd+	Signalingång	Övre dator till RangeFinder
P-8	Gard	Rs422 jordtråd	Jordtråd
P-9	Bedöma	/	/
P-10	Svinka	/	/
