60MJ Laser Target Designator med LRF

Denna typ av bestrålare använder en unik ljuskälldesign för att uppnå upp till 60MJ laserutgång i en mycket liten strukturell storlek, och pulsbredden är mer än 10N, och den initiala laserdivergensvinkeln är 50% mindre än den konventionella produkten. Bestrålaren använder en enda bländardesign av utsläpp och mottagning, kompakt struktur, kan användas i fotoelektrisk hangar, fordonsbestrålning och andra applikationsscenarier.

Skicka förfrågan

Produktbeskrivning

Huvudfunktioner för bestrålning:

Mål bestrålning vägledning
Målavståndstest
Kodningslaserutgång
Överspänning, överströms- och övertemperaturskydd, kraft anti-omvänd funktion
Differentiell signal extern triggerfunktion

Huvudtekniska parametrar

Huvudparametrar för laserljuskälla
Laservåglängd	1064nm ± 1nm
Pumpläge	Halvledarpump
Repetition FrequencyOutput Energy	1 ~ 20Hz≥60mj@20Hz
Bestrålningsavstånd	≥4 km
Pulsbredd	10ns ~ 20ns
Stråldivergensvinkel	≤0,3 mad
Axiell stabilitet	<0,1mrad
Pulsenergistabilitet	<5% (RMS, inom en bestrålningscykel)
Arbetstid @20Hz	Arbeta i 1 minut, vila i 0,5 minuter; Arbeta i 8 cykler, vila i 15 minuter innan du fortsätter att arbeta
Strömförsörjning	DC 28V ± 4V
Driva	Standby kraftförbrukning är mindre än 20W; Toppkraftsförbrukningen är mindre än 120W;
Kodningstyp	Inbyggd exakt frekvenskodning, variabel intervallkod, supportpseudo slumpmässig kodning
Kodningsnoggrannhet	≯1,5μs@20hz
Variationssystemindikatorer
Variationsläge	Puls
Avståndsfrekvens	1-5Hz
Maxområde	≥8 km (2,3 m*2,3 m Nato -mål, reflektionsreflektivitet0.3, synlighet> 25 km,)
Mini	≤500 m
Alltför noggrannhet	± 5 m
Noggrannhet	≥98%
Gränssnitt och strukturer

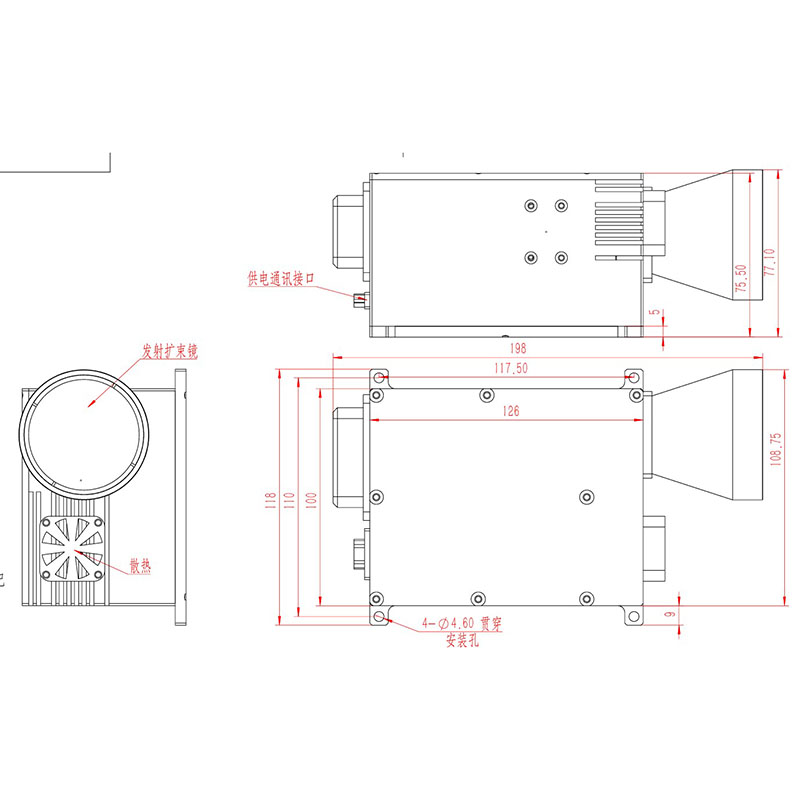

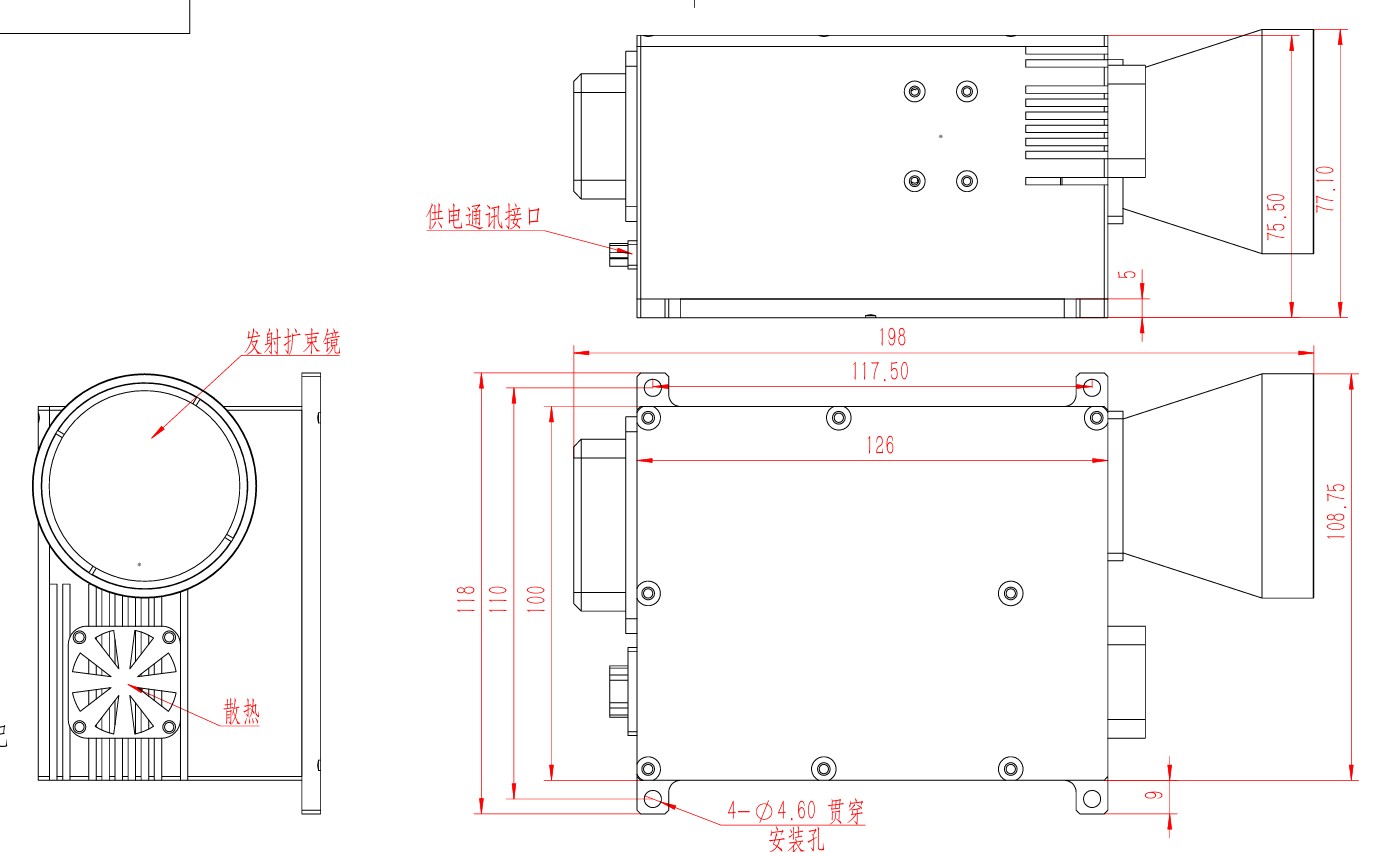

Modulstorlek	≤198x109x75.5mm
Vikt	≤1,4 kg
Kylläge	Luftkylning
Rs422 seriell port och extern synkron ingång är 422 nivåer och den externa synkron belysningen är 0-5V
Miljöanvändning
Arbetstemperatur	-40 ℃ ~ +60 ℃
Lagringstemperatur	-50 ℃ ~+75 ℃
