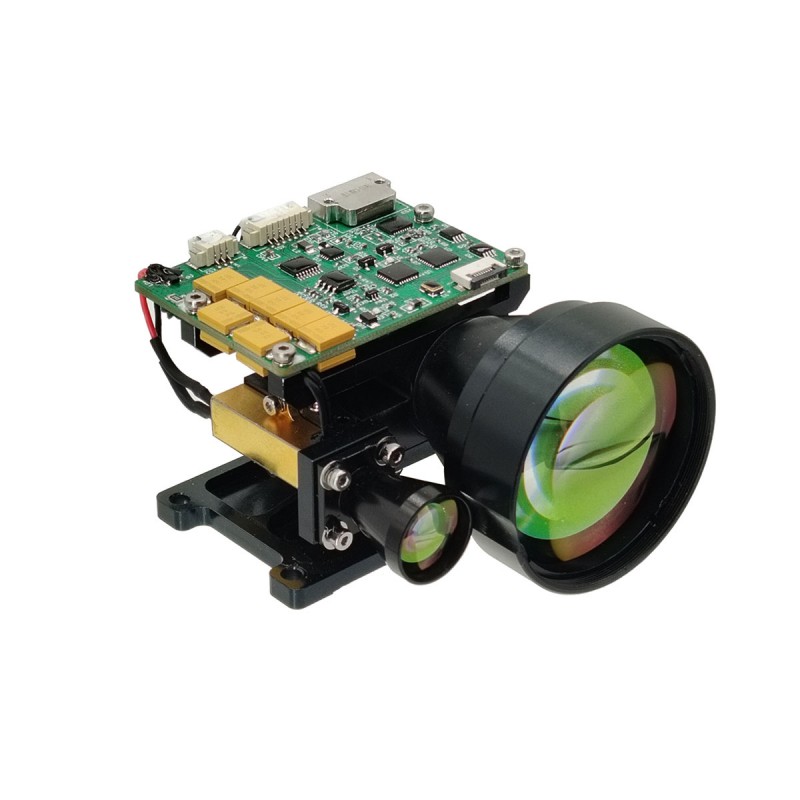

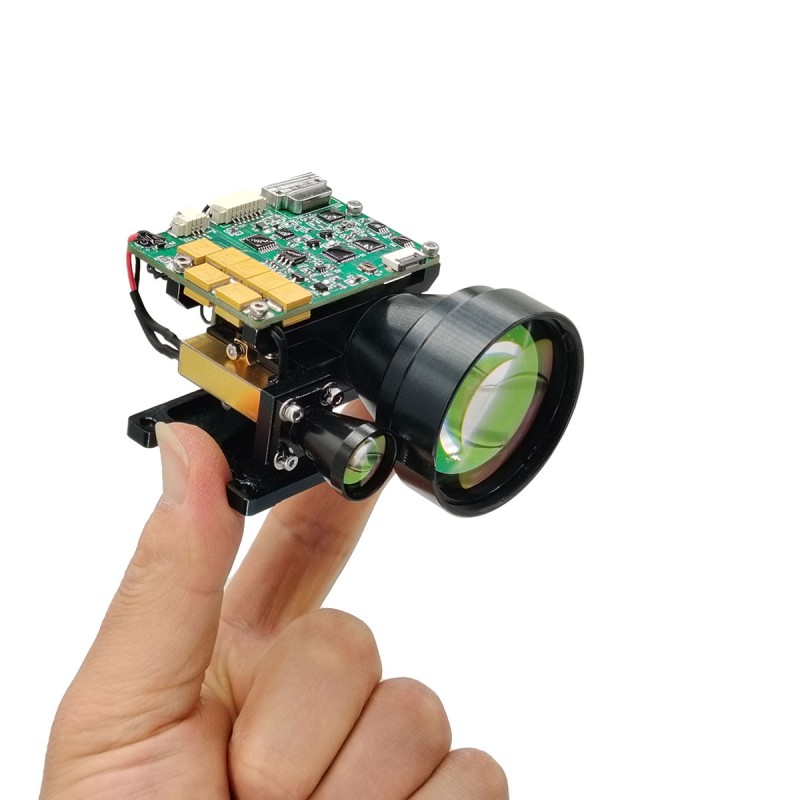

8 km ögonsäkra laserområdefinder modul

STA-B0815X är en mänsklig ögonsäker laseravståndsmätningsmodul, som kan upptäcka målavståndet och överföra det uppmätta avståndet till den övre datorn genom seriekommunikation. Synlighet ≥ 15 km, målreflektion ≥ 0,3, fuktighet ≤ 80%, fordonet (2,3 m × 2,3 m mål) Rangingavstånd ≥8 km.

Skicka förfrågan

Produktbeskrivning

Huvudfunktioner

(1) enstaka variation och kontinuerlig variation;
(2) svara på laseravståndskommandon och kan sluta sträcka sig när som helst enligt stoppkommandot;
(3) utgångsavståndsdata och statusinformation en gång per puls under avståndsmätning;
(4) den kan rapportera det kumulativa antalet överförda laserpulser (ingen förlust av kraft);
(5) Val av distans, främre och bakre målindikering;
(6) Självtestfunktion.

Produktintroduktion

B0815X Laser RangeFinder -modulen är en militär pulslaserområdefinder designad för applikationsscenarier som flygplan, obemannade flygfordon, tankar och omfattning. Den har liten storlek, lätt vikt, låg effektförbrukning, stabil prestanda, lång mätavstånd och lång livslängd, mänsklig ögonsäkerhet och andra fördelar, det är en viktig teknisk utrustning för att förbättra produktens riktningsnoggrannhet.

Produktprestandaindex

Punkt	Teknisk parameter	Instruktion
Modell	Sta-b0815x
Arbetsvåglängd	1535 ± 5nm
Ögonsäkerhet	Klass 1 (IEC 60825-1)
Får bländare	Φ42mm
Utsläppsöppning	Φ14mm
Variationsförmåga	50m-15 km
Avståndsortiment	≥15000 m	Max Range, observatörssynlighet 25 km
	≥12000 m	Byggnadsmål, reflektivitet: 0,6, observatörssynlighet 25 km
	≥8000 m	Nato Target
	≥4000 m	Mänsklig mål
	≥2500 m	UAV -mål
Mini	50 m
Detektering av flera mål	Upp till 3 mål
Alltför noggrannhet	± 1 m	3D
Avståndsfrekvens	1 ~ 10Hz justerbar
Noggrannhet	≥98%
Falsk larmfrekvens	1%
Divergensvinkel	≤0,5 mad
Gränssnitt	Rs422 / rs232 / ttl
Spänning	DC18 ~ 32V
Arbetskraft	≤1.2w (@1Hz)	Normalt temperaturtest
standby	≤0,5w	Normalt temperaturtest
Mekanisk chock	75g, 1ms
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-45 ℃～+70 ℃
Pålitlighet	MTBF ≥ 1500H
Storlek	≤79mm × 66mm × 46mm
Vikt	≤120g
Huvudfunktion		Först och sista målet varierar, multi-mål, avståndsselektivitet

Anmärkningar:

1) Nato -målstorlek 2,3 m × 2,3 m; Mänsklig målstorlek 0,5 m × 1,7 m; UAV -målstorlek 0,2 m × 0,3 m; Reflektivitet 30%, observatörssynlighet ≥ 15 km

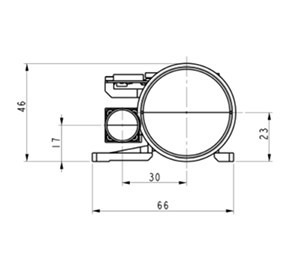

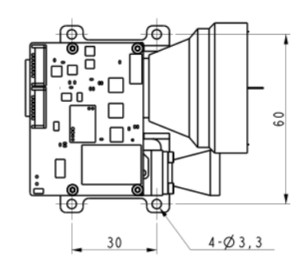

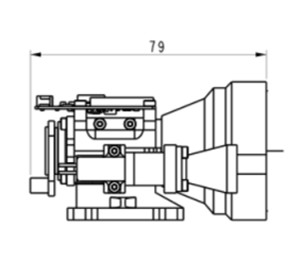

Strukturinstallationsgränssnitt

Externt gränssnitt

Anslutningsmodell: MDC1-15SW1
Stiftnummer	Definition	Fungera	Anmärkning
1	Vå	Power Input Positive	DC18-36V
2	Gard	kraftinmatning
3	Rs422_t/r+	Rs485+/rs422 Skicka positivt
4	Rs422_t/r-	Rs485+/rs422 Skicka nagativ
5	Rs422_rxd-	Rs422 får negativt
6	Rs422_rxd+	Rs422 får positivt
7	Rs232-tx	RS232 Skicka
8	Rs232-rx	Rs232 ta över
9	Ttl-tx	Ttl skicka	3.3V
10	Ttl-rx	TTL Take Over	3.3V
11	Gard	kommunikationsplats
12	Nc	Alternativ
13	Nc	Alternativ
14	Nc	Alternativ
15	Nc	Alternativ

Miljöanpassningsbarhet

a) Arbetstemperatur ： -40 ℃～+60 ℃.
b) Lagringstemperatur ： -45 ℃～+70 ℃.
C) Slumpmässig vibration: 15 ～ 2000Hz, 3 riktningar. De specifika testvillkoren visas i tabell 1.

Tabell 1 Slumpmässiga vibrationstestförhållanden

Serienummer	Frekvensområde (Hz)	Accelerationspektraldensitet (G2/Hz)	Vibrationstid (min)
1	15 ～ 190	0.01	Vibration i alla riktningar 15 min
2	190 ～ 210	0.1
3	210 ～ 380	0.01
4	380 ～ 420	0.025
5	420 ～ 2000	0.01

OEM/ODM -moduler och anpassade lösningar

B0815X är designad för systemintegratorer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.
Den är mycket liten, ultralätt, har låg effektförbrukning och kan mätas på lång avstånd. Det är lämpligt för handhållna enheter (termisk avbildning), vapenmonteringsapplikationer, bärbara system och lätta sensorsviter och obemannade flygfordon eller UGV: er.
