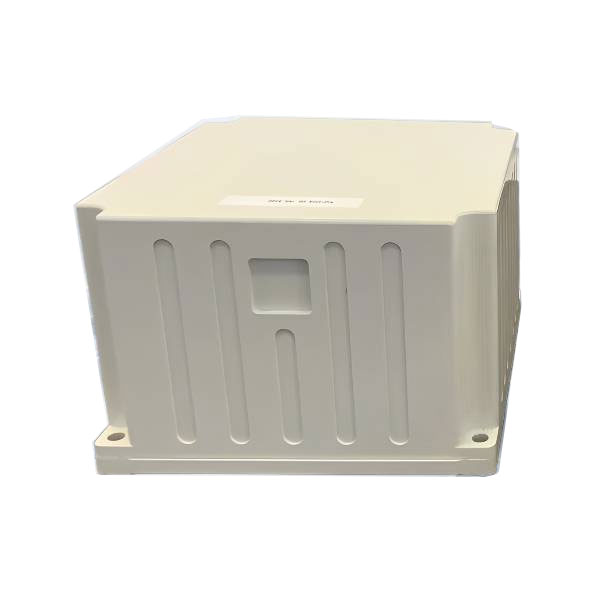

Fiberoptisk gyroskop-accelerometer och GNSS-integrerat navigationssystem
Den fiberoptiska gyroskop-accelerometern och GNSS-integrerade navigationssystemet JIO-D300S är baserat på kostnadseffektiv sluten slingfiberoptisk gyroskop, accelerometer och high-end GNSS-mottagning, genom multisensorfusion och navigationslösningsalgoritmimplementering för att tillgodose behoven av medelstora och höga priser mobil och positionsinformation.
Modell:JIO-D300S
Skicka förfrågan
Produktbeskrivning
Den fiberoptiska gyroskop-accelerometern och GNSS-integrerade navigationssystemet har ett kombinerat tröghet/satellitnavigeringsläge och ett rent tröghetsläge.
Satelliterna som kan tas emot av GNSS -mottagaren i den tröghets-/satellitintegrerade navigationsläge satellitpositioneringsinformation för kombinerad navigering; Utgångsströghetslösningsposition efter att ha förlorat signalhastighetsattacken, med mätarenivå positioneringsnoggrannhet på kort tid.
När det rena tröghetsläget har startats har det funktionen av exakt attitydmätning och kan utmatning av tonhöjd och rubrik, ren tröghet kan statiskt söka norrut.
Jioptics installation av fiberoptisk gyroskop för att ge enkla integrationsflexibilitet, och våra utvecklare verktygssats till snabb prototypning, inte bara uppfyller specifikationskraven, ger också högkvalitativ prestanda uppfyller efterfrågan från slutanvändare.
Satelliterna som kan tas emot av GNSS -mottagaren i den tröghets-/satellitintegrerade navigationsläge satellitpositioneringsinformation för kombinerad navigering; Utgångsströghetslösningsposition efter att ha förlorat signalhastighetsattacken, med mätarenivå positioneringsnoggrannhet på kort tid.
När det rena tröghetsläget har startats har det funktionen av exakt attitydmätning och kan utmatning av tonhöjd och rubrik, ren tröghet kan statiskt söka norrut.
Jioptics installation av fiberoptisk gyroskop för att ge enkla integrationsflexibilitet, och våra utvecklare verktygssats till snabb prototypning, inte bara uppfyller specifikationskraven, ger också högkvalitativ prestanda uppfyller efterfrågan från slutanvändare.
Våra tjänster
Jioptics är ett professionellt och effektivt team. Ge OEM/ODM -tjänster åt dig, kontakta oss för att anpassa ditt exklusiva fiberoptiska gyroskop
Produktfunktioner
- Position noggrannhet upp till centimeternivån
- Attitydmätningsfel bättre än 0,01 °
- Driftstemperaturområde: -40 ~ 60 ℃
- Vibrationsmiljö: 20 ~ 2000Hz, 3.03G
- Rika gränssnittstyper, stöd RS232, RS422, CAN och andra standardgränssnitt
- Medeltid mellan fel upp till 30000h
- Attitydmätningsfel bättre än 0,01 °
- Driftstemperaturområde: -40 ~ 60 ℃
- Vibrationsmiljö: 20 ~ 2000Hz, 3.03G
- Rika gränssnittstyper, stöd RS232, RS422, CAN och andra standardgränssnitt
- Medeltid mellan fel upp till 30000h
Elektriska egenskaper
- Strömförsörjning: bred spänningsingång 12 ~ 36V
- Klassad kraft: 24W (max)
- Klassad kraft: 24W (max)
Mekaniska dimensioner
Tekniska indikatorer
| Parameter | Attribut | Typiskt värde | Enhet |
| Positionsnoggrannhet | Single Point (RMS) | 1.2 | m |
| RTK （RMS） | 2 cm+1 ppm |
|
|
| Efterbehandling (RMS) | 1 cm+1 ppm |
|
|
| Förlust av låsnoggrannhet (CEP) | 2nm① |
|
|
| Rubrik (rms) | Kombinerad noggrannhet | 0,1② | º |
| Efterbehandling | 0.01 | º | |
| Förlust av låshållningsnoggrannhet | 0,02① | º | |
| Norrsökande noggrannhet | 0,2③ | ºSECL | |
| Attityd (rms) | Kombinerad noggrannhet | 0.01 | º |
| Efterbehandling | 0.006 | º | |
| Förlust av låshållningsnoggrannhet | 0,02① | º | |
| Horisontell hastighetsnoggrannhet (RMS) |
|
0.05 | m/s |
| Tidpunktens noggrannhet |
|
20 | ns |
| Datautgångsfrekvens |
|
200④ | HZ |
| Gyro | Räckvidd | 300 | º / s |
| Noll förspänningstabilitet | 0,02⑤ | º/h | |
| Skalfaktor | 50 | ppm | |
| Hörn slumpmässig promenad | 0.005 | º/√HR | |
| Accelerometer | Räckvidd | 16 | g |
|
|
Noll förspänningstabilitet | 50⑤ | μg |
| Skalfaktor | 50 | ppm | |
| Hastighet slumpmässig promenad | 0.01 | m/s/√hr |
Hastighet slumpmässig promenad
| Parameter | Attribut | Hänvisning | Enhet |
| Fysisk storlek | Storlek | 176,8 × 188,8 × 117 | mm3 |
| Vikt | <5 | kg | |
| Elektriska egenskaper | Betygsspänning | 12 ~ 36 | V |
| Nominell kraft | 24 (stabilt tillstånd) | W | |
| Minne | Reserverad |
|
|
| Miljöindikatorer | Driftstemperatur | -40 ~+60 | ℃ |
| Lagringstemperatur | -45 ~+70 | ℃ | |
| Slumpmässig vibration | 3.03 （20 ~ 2000Hz） | g | |
| Mtbf | 30000 | h | |
| Gränssnittsfunktioner |
|
PPS, Event, RS232, RS422, CAN (Valfritt) |
|
|
|
Nätverksport (reserverad), antennport, hjulhastighetssensorport |
|
|
| Notera: ① Inriktningen är giltig och låset går förlorat i 60 minuter; ②vehicle -förhållanden, måste manövreras; ③two-positionjustering, 15 min justering, skillnaden mellan de två positionerna är större än 90 grader; ④ Singel utgång 200Hz; ⑤10s genomsnitt. |
|||
