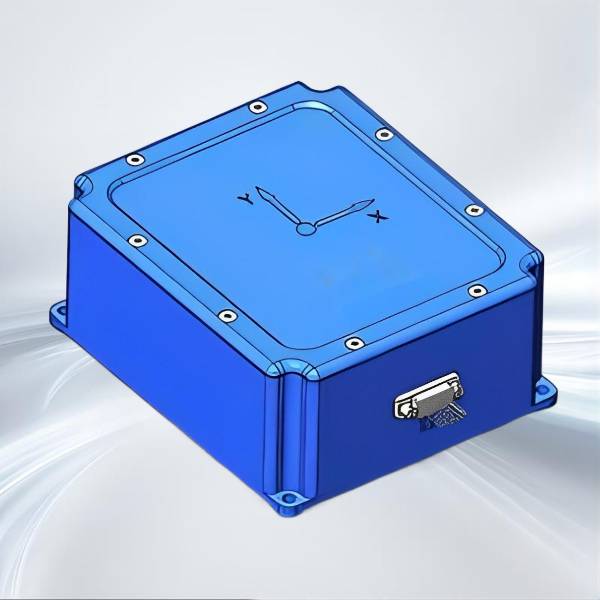

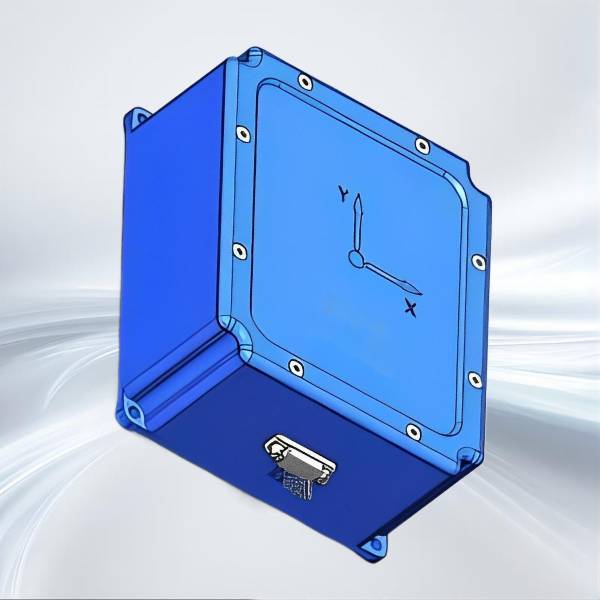

Fiberoptiskt gyroskop Dim Attitude Mätsystem Funktioner
JIO-FOG100A är en triaxiell frihetsinställning baserad på mikromekanisk teknologi (MEMS) Mätsystem, inbyggt högpresterande MEMS-gyroskop och MEMS-accelerometer, som genom filtreringsalgoritmen beräknar stigningsvinkeln, rullningsvinkeln och kursvinkeln för bäraren i realtid.
Eventuellt matchad med en magnetometer för att uppnå hög precision i norr, och utgående 3-axlig vinkelhastighet och 3-axlig acceleration används för rörelsekontroll.
JIOPTICS erbjuder en komplett fiberoptisk gyroproduktsvit som uppfyller ett brett spektrum av krav från taktisk till navigeringsgrad.
JIOPTICS installation av fiberoptiska gyroskop för att ge enkel integration flexibilitet, och våra utvecklare verktygslåda för snabb prototyping, inte bara uppfylla specifikationskraven, även ge högkvalitativ prestanda möta efterfrågan från slutanvändare.
Våra tjänster
JIOPTICS är ett professionellt och effektivt team. Tillhandahåll OEM/ODM-tjänster åt dig, kontakta oss för att skräddarsy ditt exklusiva fiberoptiska gyroskop
Produktegenskaper
- Bättre än 0,1° attitydnoggrannhet
- Attitydmätområde ±90°
- Drifttemperaturområde: -40~65â
- Vibrationsmiljö: 10~2000Hz, 6g (RMS)
- Rika gränssnittstyper, stöder RS232, RS422, CAN och andra standardgränssnitt
- Vattentät tätningsdesign
Elektriska egenskaper
- Strömförsörjning: 5V (typ.), anpassningsbar bred spänningsingång 12~36V
- Märkeffekt: 0,5W (max)
- Ripple: 100mV (topp-till-topp)
Mekaniska mått
Tekniska parametrar
Parameter
|
Testvillkor
|
Typiskt värde
|
Max värde
|
Enhet
|
Dynamiskt mätområde
|
|
|
450
|
º/s
|
Noll bias stabilitet
|
Allan-varians, Z-axel
|
0.8
|
|
º/h
|
Allan-varians, X-axel och Y-axel
|
1.6
|
|
º/h
|
10s medelvärde, X, Y-axel (-40â~ 80â, konstant temperatur)
|
6
|
|
º/h
|
1s medel, X, Y-axel (-40â~ 80â, konstant temperatur)
|
9
|
|
º/h
|
Noll offset
|
Noll offset intervall
|
±0,2
|
|
º/s
|
Noll bias förändring över hela temperaturområdet
|
±0,06
|
|
º/s
|
Repeterbarhet från början till start
|
0.006
|
|
º/s
|
Startupprepning från dag till dag
|
0.009
|
|
º/s
|
Inverkan av linjär acceleration på nollbias
|
0.002
|
|
º/s
|
Inverkan av vibrationer på nollförskjutning, förändringen före och efter vibration
|
0.002
|
|
º/s
|
Inverkan av vibration på nollförskjutning, förändringen före vibration
|
0.002
|
|
º/s
|
Skalfaktor
|
Skalfaktornoggrannhet, Z-axel
|
0.3
|
|
%
|
Skalfaktornoggrannhet, X, Y-axel
|
0.6
|
|
%
|
Skalfaktor olinjäritet, Z-axel
|
0.01
|
|
%FS
|
Skalfaktor olinjäritet, X, Y-axel
|
0.02
|
|
%FS
|
Vinkel slumpmässig promenad
|
|
0.001
|
|
°/âh
|
Bullerdensitet
|
|
0.001
|
|
°/s/âtim
|
Upplösning
|
|
3.052×10â7
|
|
º/s/LSB
|
Bandbredd
|
|
200
|
|
Hz
|
Accelerometer parametrar
Parameter
|
Testvillkor
|
Typiskt värde
|
Max värde
|
Enhet
|
Dynamiskt mätområde
|
|
16
|
|
g
|
Noll bias stabilitet
|
Allan varians
|
0.03
|
|
mg
|
10s medelvärde (-40â~ 80â, konstant temperatur)
|
0.2
|
|
mg
|
1s genomsnitt (-40â~ 80â, konstant temperatur)
|
0.3
|
|
mg
|
Noll offset
|
Noll offset intervall
|
5
|
|
mg
|
Noll offset variation (topp-till-topp) över hela temperaturområdet
|
5
|
|
mg
|
Repeterbarhet från början till start
|
0.5
|
|
mg
|
Startupprepning från dag till dag
|
0.8
|
|
mg
|
Noll bias temperaturkoefficient
|
0.05
|
0.1
|
mg/â
|
Skalfaktor
|
Skalfaktornoggrannhet
|
0.5
|
|
%
|
Skalfaktor olinjäritet
|
0.1
|
|
%FS
|
Hastighet slumpmässig promenad
|
|
0.029
|
|
m/s/âtim
|
Bullerdensitet
|
|
0.025
|
|
mg/âHz
|
Upplösning
|
|
1.221×10â8
|
|
g/LSB
|
Bandbredd
|
|
200
|
|
Hz
|
Magnetometerparametrar (valfritt)
Parameter
|
Testvillkor
|
Typiskt värde
|
Max värde
|
Enhet
|
Dynamiskt mätområde
|
|
2.5
|
|
gauss
|
Noll offset
|
Icke-magnetisk miljö
|
15
|
|
mgauss
|
Riktningsnoggrannhet
Parameter
|
Testvillkor
|
Typiskt värde
|
Max värde
|
Enhet
|
Magnetisk kursnoggrannhet
|
|
0.5
|
|
°
|
Horisontell attityd noggrannhet
Parameter
|
Testvillkor
|
Typiskt värde
|
Max värde
|
Enhet
|
Pitchvinkelnoggrannhet
|
|
0.1
|
|
°
|
Rullvinkelnoggrannhet
|
|
0.1
|
|
°
|
