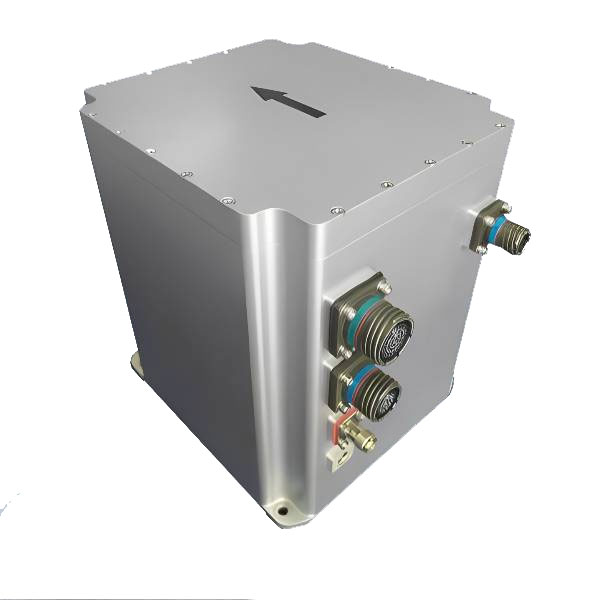

Fiberoptisk gyroskop-avfall tröghet/satellitintegrerat navigationssystem
JIO-F100S Fiber optic gyroscope-Strapdown Inertial/Satellite Integrated Navigation System is composed of high-precision closed-loop fiber-optic gyroscope, quartz Flexible accelerometer and high-end GNSS receiving board, through multi-sensor fusion and guidance Realization of aerial calculation algorithm, providing high-precision navigation attitude,speed and position information to the outside world information to meet high-precision Mät- och kontrollkrav.
Modell:JIO-F100S
Skicka förfrågan
Produktbeskrivning
Jioptics installation av fiberoptisk gyroskop för att ge enkla integrationsflexibilitet, och våra utvecklare verktygssats till snabb prototypning, inte bara uppfyller specifikationskraven, ger också högkvalitativ prestanda uppfyller efterfrågan från slutanvändare.
Våra tjänster
Jioptics är ett professionellt och effektivt team. Ge OEM/ODM -tjänster åt dig, kontakta oss för att anpassa ditt exklusiva fiberoptiska gyroskop
Produktfunktioner
- 0,8 nmile/h navigationskvalitetsnoggrannhet
- Val av flera lägen, fordonsläge/flygplansläge
- Statisk initial justering 3min / skakningsbas initial justering 8min
- Fel självkontroll
- Rika gränssnitt, stöd Rs232, RS422, CAN och andra standardgränssnitt
- Hög tillförlitlighet
- Val av flera lägen, fordonsläge/flygplansläge
- Statisk initial justering 3min / skakningsbas initial justering 8min
- Fel självkontroll
- Rika gränssnitt, stöd Rs232, RS422, CAN och andra standardgränssnitt
- Hög tillförlitlighet
Applikationsscenarier
-Intelligent utgrävningssystem i gruvområdet
- baslinje tröghetsnavigering för stora UAV: er
- Marine Compass
- Självgående pistolorientering
- fordonspositionering och orientering
- Mobilmätning med hög precision
- Hög precision och stabil plattform
- baslinje tröghetsnavigering för stora UAV: er
- Marine Compass
- Självgående pistolorientering
- fordonspositionering och orientering
- Mobilmätning med hög precision
- Hög precision och stabil plattform
Elektriska egenskaper
- Strömförsörjning: 24 ~ 36V DC (Typ.)
- Nominell kraft: 30W (max)
- Nominell kraft: 30W (max)
Fiberoptisk gyroskop-avfall tröghet/satellitintegrerad navigationssystem Mekaniska dimensioner
Teknisk parameter:
| Attribut | Parameter | Index |
| Position hold | Kilometerkombination | 0,001d (D är körsträcka) |
| GNSS -kombination | 1,2 m | |
| Rent tröghet | 0,8 nmile/h | |
| Attitydnoggrannhet | Initialjustering | 0,003 ° |
| Attityd (GNSS funktionshindrade, ren tröghet) |
0,002 °/10 min （RMS） | |
| Övergående kraft | ≤100W (<3s) | |
| Rubrik noggrannhet | självsökande norrut | 0,05 ° × ° × till), när man betyder latitud (rms) |
| Rubrik (GNSS funktionshindrade, ren tröghet) |
0,003 °/10 min （RMS） | |
| Hastighetsnoggrannhet | Hastighetshållning (GNSS funktionshindrade, ren tröghet) |
0,3m/s/10min （RMS） |
| Optisk fiber Gyro |
Mätområde | ± 400 °/s |
| Noll förspänningstabilitet | ≤0,01 °/h | |
| Kvarts flexibel accelerometer | Mätområde | ± 20 g |
| Noll förspänningstabilitet | ≤20 ug (10s genomsnitt) | |
| Gränssnitt | Rs232 | 1 kanal (baudhastighet 9,6 kbps ~ 921,6 kbps, standard 115,2 kbps Frekvens upp till 1000Hz, standard 200Hz) |
|
|
Rs422 | 6 kanaler (baud rate 9,6 kbps ~ 921,6 kbps, standard 115,2 kbps Frekvens upp till 1000Hz, standard 200Hz) |
| Strukturella egenskaper | Storlek | 199 mm × 180 mm × 219,5 mm (l × w × h) |
| Vikt | En enda uppsättning tröghetsnavigering är inte mer än 8,0 kg (valfritt för luftfartsapplikationer är inte mer än 6,5 kg) | |
| Använda miljö | Lagringstemperatur | -40 ℃ ~ 65 ℃ |
| Relativ luftfuktighet | ≤80% |
Applikationsexempel
