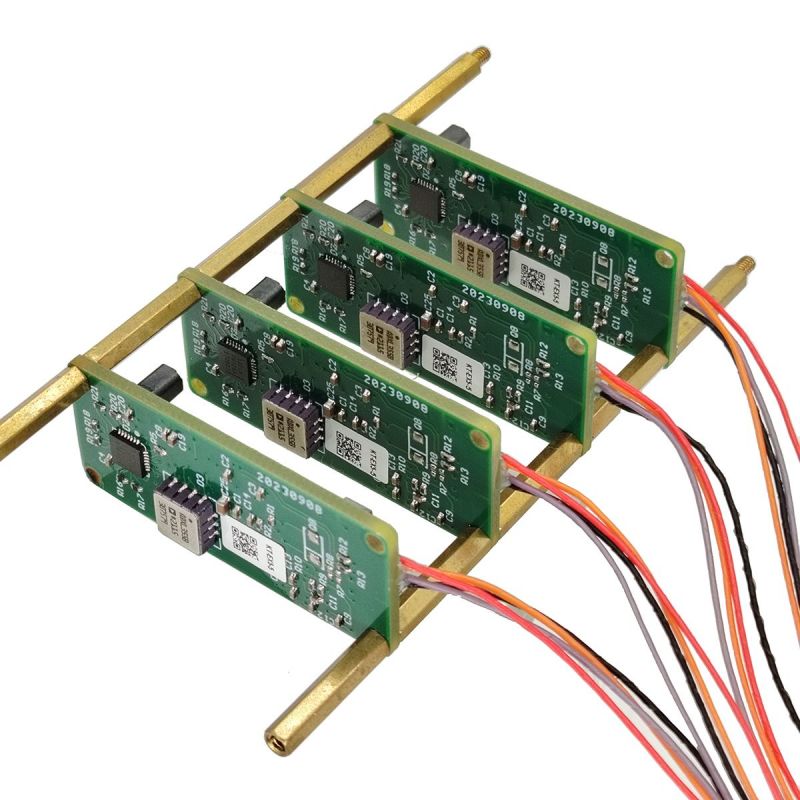

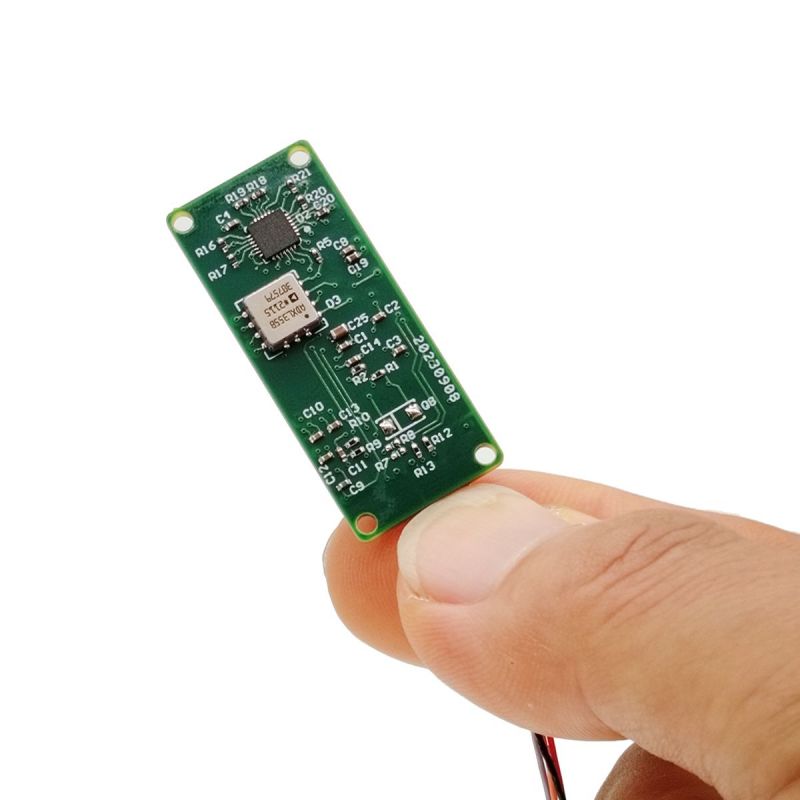

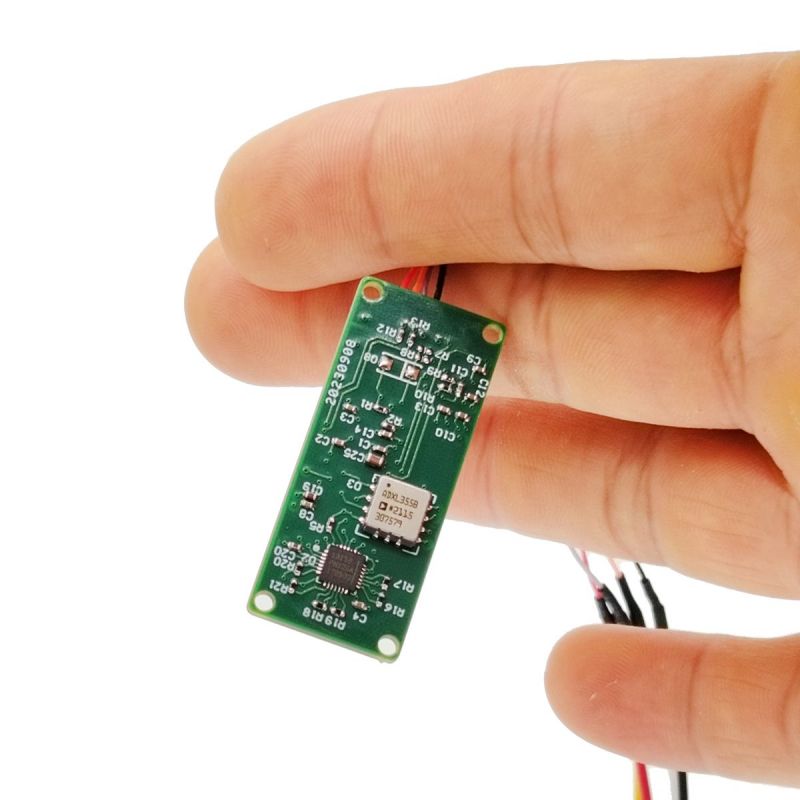

Hög Precision Military Electronic Compass

STA-EX5-5 Hög precision Militär elektronisk kompass har egenskaperna för låg energiförbrukning, liten storlek, enkel vikt och enkel integration. Allmänt används i: luftfart, flyg-, robotik, navigering, autonom navigering av fordon, antennpositionering, aeromodelling orientering, handhållen instrumentering och andra fält.

Modell:STA-EX5-5

Skicka förfrågan

Produktbeskrivning

Hög Precision Military Electronic Compass Huvudtekniska parametrar

Punkt			Index
Azimutalvinkel	Mätområde		0 ° ~ 360 °
	Statisk mätnoggrannhet	Efter rumslig kalibrering av magnetfältet	≤0,5 °@(-65 ° ≤iangel av lutning≤65 °)
			≤0.2 m@horizontal
		Efter horisontell kalibrering	≤0.2 m@horizontal
	Upplösning		0,01 °
	Repeterbarhet		0,05 °
Lutningsvinkel	Mätområde	Tonhöjdsvinkel	-90 ° ~ 90 °
		Rullvinkel	-180 ° ~ 180 °
	Noggrannhet	Tonhöjdsvinkel	<0,1 °@(-80 ° ~ 80 °)
		Rullvinkel	<0,1 °@(-65 ° ~ 65 °)
	Upplösning		0,01 °
	Repeterbarhet		0,05 °
Magnetometer	Mätområde		± 125UT
	Upplösning		0,015UT
	Repeterbarhet		± 0,1UT
Accelerometer	Mätområde		± 2G
	Upplösning		0,2 mg
	Repeterbarhet		0,2 mg
	Stabilitet		0,2 mg
Temperatursensor	Mätområde		-40 ℃ -+85 ℃
	Noggrannhet		± 5 ℃
Datauppdateringsfrekvens	Max 100Hz

Elektrisk prestanda

Modell	Sta-ex5-5	Sta-ex5-5-a
Leveransspänning	DC3.6V ~ 20V	DC3.6V ~ 20V
Arbetsström	≤12mA （TTL）	≤12mA （TTL）
Arbetsström	≤16mA （RS232）	≤16mA （RS232）
Viloläge	<300UA （TTL）	<300UA （TTL）
Gränssnitt	TTL /RS232	TTL /RS232
Baudfrekvens	300 ~ 921600	300 ~ 921600
Driftstemperatur	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃
Lagringstemperatur	-40 ℃ ~ 85 ℃	-40 ℃ ~ 85 ℃
Storlek	17x40x13mm	17x40x13mm
Vikt	7g	7g
Anslutning	Flyglinje	A1251WR-6P
