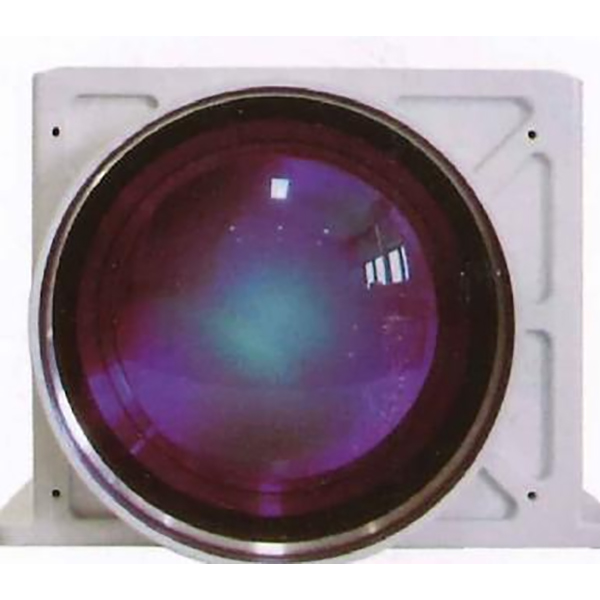

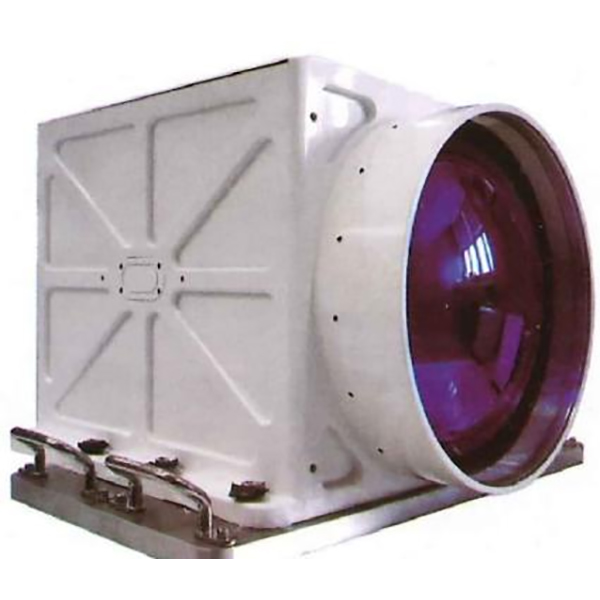

stor kaliber zoomande MWIR-kamera
JIOPTICS® M1000K zoomande MWIR-kamera med stor kaliber kan realisera 10x optisk zoom och kan utföra långdistansobservation av mål och sökning i stort fält.
Den kan fungera på långa avstånd, räckvidden på människor kan nå över 12 km, på mål kan nå över 1000 km.
Med hög stabilitet hos den optiska axeln kan den uppnå stabil växling av synfältet inom 2 pixlars avstånd.
Långdistansdetektering, identifiering och spårning för små mål
Modell:M1000K
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
JIOPTIK
Den består av ett zoomobjektiv med stor kaliber och en högkänslig bilddetekteringskomponent. Brännvidden är 60mmï½600mm, maximal bländare och kaliber är F2 respektive 314mm, med 640×512@15um upplösning. Den kan uppnå 10x optisk zoom, vilket kan utföra målobservation på långa avstånd och sökning i stort synfält.
Detekteringskomponenten antar självanpassande flerbakgrunds- och olikformig automatisk korrigeringsteknik, och intelligent bildbehandlingsalgoritm med bildbrusfiltrering, bildförbättring och automatisk ljusjustering för att säkerställa högkänsliga och hög skärpa videobilder. Den antar också teknik för vibrationsbeständighet, hög och låg temperaturbeständighet och tätningspaket för att säkerställa hög tillförlitlighet och god tätningsprestanda. Den kan appliceras på fotoelektriska teodoliter, fotoelektriska torn och andra hög bildhastighet (⥠100Hz) som kan anpassas.
Detekteringskomponenten antar självanpassande flerbakgrunds- och olikformig automatisk korrigeringsteknik, och intelligent bildbehandlingsalgoritm med bildbrusfiltrering, bildförbättring och automatisk ljusjustering för att säkerställa högkänsliga och hög skärpa videobilder. Den antar också teknik för vibrationsbeständighet, hög och låg temperaturbeständighet och tätningspaket för att säkerställa hög tillförlitlighet och god tätningsprestanda. Den kan appliceras på fotoelektriska teodoliter, fotoelektriska torn och andra hög bildhastighet (⥠100Hz) som kan anpassas.
Funktioner
âMWIR-kamera med överföringstyp och stor kaliber
âDen kan fungera på långa avstånd, räckvidden på människor kan nå över 12 km, på mål kan nå över 1000 km.
âMed hög stabilitet hos den optiska axeln kan den uppnå stabil växling av synfältet inom 2 pixlars avstånd.
Ansökan
Långdistansdetektering, identifiering och spårning för små mål
Avbildning
âDen kan fungera på långa avstånd, räckvidden på människor kan nå över 12 km, på mål kan nå över 1000 km.
âMed hög stabilitet hos den optiska axeln kan den uppnå stabil växling av synfältet inom 2 pixlars avstånd.
Ansökan
Långdistansdetektering, identifiering och spårning för små mål
Avbildning
Parameter
| Bildprestanda |
Upplösning |
640×512 |
| Pixelstorlek |
15ã |
|
| Öppning |
2.0 |
|
| brännvidd |
60ã~600ãkontinuerlig zoom |
|
| Detektormaterial |
MCT |
|
| Bandsortiment |
3.7ã~4.8ã |
|
| Detektor NETD |
â¤20mK@F2.0,25â |
|
| Kylningsmetod |
Stirling Kylning |
|
| Kyltid |
|
|
| Zoom |
elektrisk |
|
| Fungera |
Bildhastighet |
1Hz~100Hz |
| Integrationstid |
Manuellt justerbar |
|
| Elektronisk förstärkning |
×2 |
|
| Ljuskontrast |
Manuell / Auto |
|
| Synkronisera |
Intern/extern synkronisering |
|
| Bildalgoritm |
Ojämn korrigering, bildfiltrering, bildförbättring, blindelementkorrigering, svart värme/vit värme, digital brusreducering |
|
| Detektionsavstånd |
Person â¥19km, fordon â¥46km |
|
| Igenkänningsavstånd |
Människor ⥠6 km, fordon ⥠15 km |
|
| Spegel |
Horisontell, vertikal, diagonal |
|
| Strömskydd |
Den ger skydd när det kommer till överspänning, överström, underspänning och omvänd anslutning |
|
| Miljöanpassningsförmåga |
Driftstemperatur |
-40â~ 60â |
| Förvaringstemperatur |
-45â~ 70â |
|
| vibration |
GJB 150.16A-2009A.2.3.10 |
|
| Fysiska egenskaper |
Rörelsestorlek |
â¤528mm×492mm×366mm (exklusive kontakter och kablar) |
| vikt |
â¤47 kg (inklusive linsskydd) |
|
| gränssnitt |
Inspänning |
DC 24V±1V |
| Energiförbrukning |
Högsta värde: â¤45Wï¼ 25â Stabil: â¤20Wï¼ 25â |
|
| Videoutgång |
PAL/CL/optisk fiber tillval |
|
| Kommunikationsgränssnitt |
RS422 |
| Egenskaper |
Anmärkningar |
| Detektordimension |
640×512,15um |
| Operativt band |
3,7 um ~ 4,8 um |
| Typ av kylning |
Stirling kylning |
| Öppning |
2.0 |
| Brännvidd |
60mmï¼-5%ï¼~600mmï¼5%ï¼@25â |
| Zoomningstid |
â¤10s@25â |
| Ramfrekvens |
50Hz/100Hzï¼standard som 100Hzï¼ |
| Synkronisering |
Intern/extern synkronisering (standard som extern synkroniseringï¼ |
| Integral tid |
Manuell justering ¼600us ~ 4msï ¼ |
| Integration |
ta 8 mellan 600us och 4ms |
| Gränssnitt mot utsidan |
RS422 |
| Kyltid |
â¤6min@25â |
| Elektronisk förstärkning |
×2 |
| Analogt videogränssnitt |
KOMPIS |
| Digitalt videogränssnitt |
Camera Link-14bits-basläge |
| Strömförsörjning |
DC 24V±1Vï¼2A |
| Strömförbrukning i stabilt tillstånd |
â¤30W@25â |
| Tätningsgrad |
IP54 |
| Installation |
hänger på sidan |
| Dimensionï¼L×B×Hï¼ |
â¤610mm×490mm×365mmï¼exklusive kontakter och kablarï¼ |
| Vikt |
⤠55 kg |
Dimensionera
Funktioner
1ï¼Tidsjustering och integration kan modifieras manuellt
2ï¼Det kan bilda spegelbilder vertikalt, horisontellt och diagonalt.
3) Den kan uppnå bildbehandlingsalgoritm med ojämn korrigering, bildfiltrering, bildförbättring, blindpixelkorrigering, svart/vit värme, korsmarkör, analog video, och
4ï¼Med bra tätnings- och stabilitetsprestanda för externa kontakter
5ï¼Det ger skydd när det kommer till överspänning, överström, underspänning och omvänd anslutning.
6ï¼ Strömförsörjning och GND är isolerade
7ï¼Interface RS422 ansluts till utsidan
8ï¼det kan uppnå slutarkalibrering och brytarkontroll.
9ï¼Den kan återkoppla brännvidd
10ï¼Med funktionen för elektronisk fokusering.
11ï¼Med funktionen att zoomaï¼
12ï¼Under rumstemperaturen på 25â kan den skapa bilder med hög skärpa mellan den kortaste brännvidden och den längsta brännvidden för mål i oändligheten.
2ï¼Det kan bilda spegelbilder vertikalt, horisontellt och diagonalt.
3) Den kan uppnå bildbehandlingsalgoritm med ojämn korrigering, bildfiltrering, bildförbättring, blindpixelkorrigering, svart/vit värme, korsmarkör, analog video, och
4ï¼Med bra tätnings- och stabilitetsprestanda för externa kontakter
5ï¼Det ger skydd när det kommer till överspänning, överström, underspänning och omvänd anslutning.
6ï¼ Strömförsörjning och GND är isolerade
7ï¼Interface RS422 ansluts till utsidan
8ï¼det kan uppnå slutarkalibrering och brytarkontroll.
9ï¼Den kan återkoppla brännvidd
10ï¼Med funktionen för elektronisk fokusering.
11ï¼Med funktionen att zoomaï¼
12ï¼Under rumstemperaturen på 25â kan den skapa bilder med hög skärpa mellan den kortaste brännvidden och den längsta brännvidden för mål i oändligheten.
