Laservarningssystem

Laser Warning har funktionen att detektera lasersignalen från laseravståndsmätare och lasermålindikatorer, vilket ger information om målets orientering.

Skicka förfrågan

Produktbeskrivning

Hög känslighet
Snabb respons
Hotklassificering
Hotidentifiering och prioritering (genom uppgiftsdatafiler)
Permohonan
Band 0,9 μ m~1,6 μm våglängdstäckning

Användningsområden för laservarningsanordningar

• Upptäck fiendens laserhot
• Ridare med laserstråle
•Laser Target Designator (LTD)
•Laseravståndsmätare (LRF)
•Fordonsmonterade, luftburna och fartygsburna plattformar kan alla användas (produkter kan anpassas efter krav)

Funktioner för STA-LW360X Laservarningssystem

•Kraftfull avkodningsfunktion, i kombination med högeffekts laserutrustning, kan lura laserstyrda bomber.
• Hög detekteringssannolikhet som täcker horisontellt 360 °, höjd -5 ° till +90 °;
• Extremt låg falsklarmfrekvens ≤ 1 gång/1000h
• Detektering av hotlaserband 0,9 μ m~1,6 μm (0,4-1,7 μm valfritt)
• PRF (Pulse Repetition Frequency) detektering
• Flera samtidiga hotdetektering och spårning
• Återställ ingången till noll för att radera kritiska data från minnet
• Högt MTBF-värde
• RS422-gränssnitt (anpassningsbart gränssnitt)
• Utrustning för underhållstestning på O-nivå

Huvudsakliga tekniska parametrar

Modell	STA-LW360S

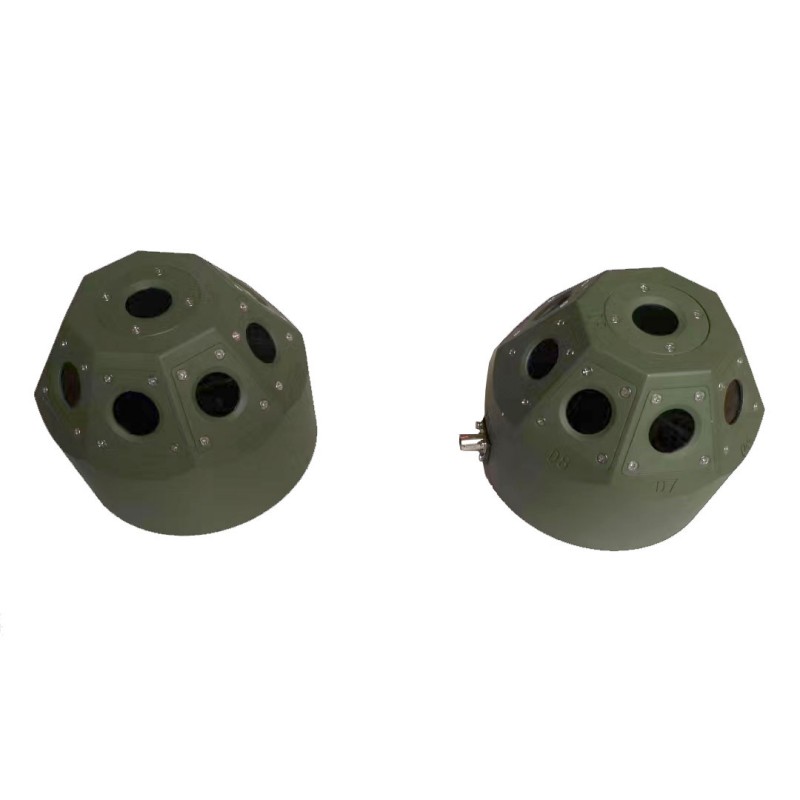

Figur 1 Utrustningsfoto	0,9 μ m~1,6 μ m (Anpassningsbar 0,4-1,7um)
Detektionsavstånd	≥ 5 km
Detektering av luftrum	Azimuth 0~360°, höjd 0~90°
Azimutupplösning	≤ 22,5 °
Storlek	Detektionsantenn ≤Φ 120 mm × 80 mm (exklusive kontakter) Displaymodul ≤ 130 mm × 80 mm × 50 mm (exklusive kontakter)
Vikt	Detektionsantenn ≤ 2kg Displaymodul ≤ 1kg
Strömförsörjning	DC28V

Sammansättning och användning

1. Systemsammansättning
Laserdetektorn består huvudsakligen av en laserdetekteringsmodul och en displaymodul. Laserdetekteringsmodulen kan monteras på toppen av ett stativ eller fordonsplattform och kan uppnå 360° azimutdetektering. Displaymodulen används för att visa laserinformation för personal.

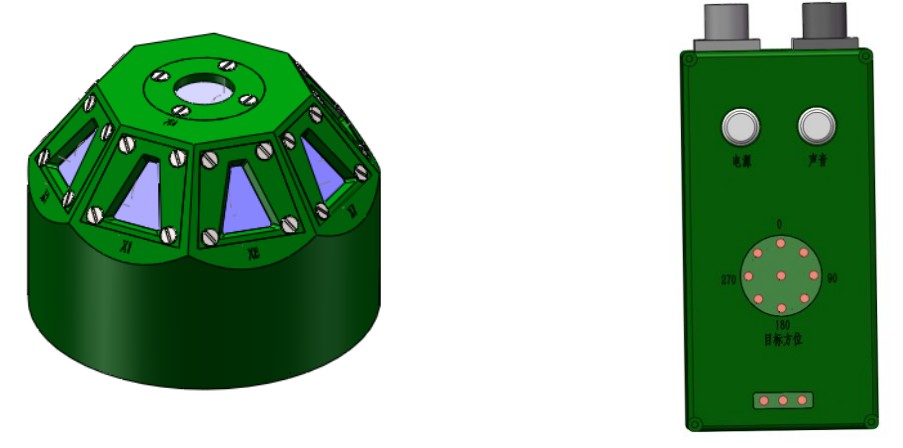

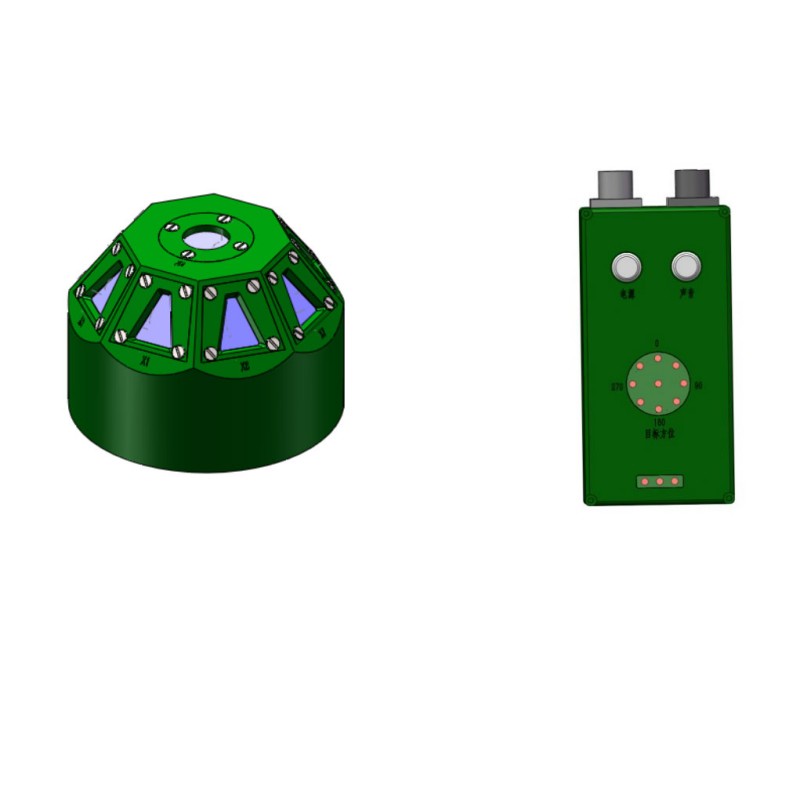

Laserdetekteringsmodul Displaymodul

Användande

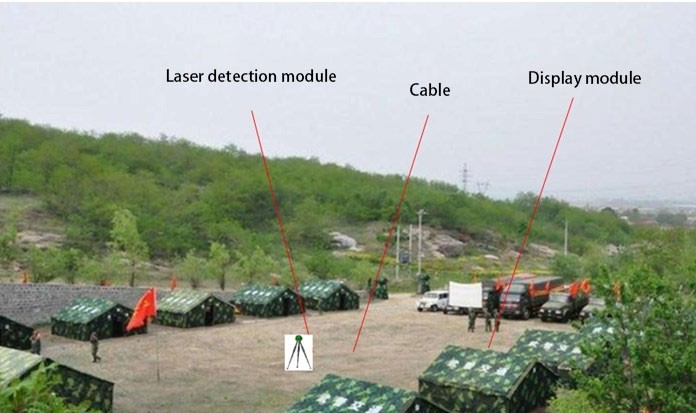

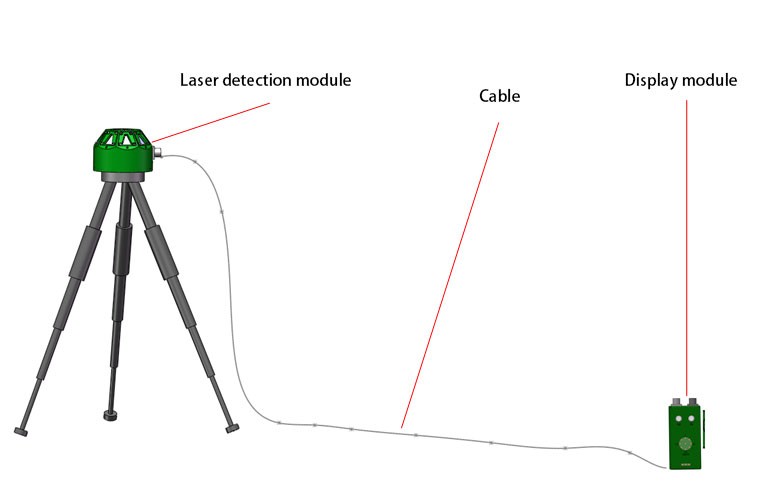

Laserdetektorn används på ett litet och lätt sätt, laserdetektormodulen sätts upp på ett stativ eller fordonsplattform, laserdetektormodulen och displaymodulen är sammankopplade med kablar och displaymodulen placeras inuti fordonet för användning. När det finns en lasersignal kommer displaymodulen att tända indikatorn som motsvarar målriktningen, vilket tyder på att det finns en lasersignal i denna riktning.
Samtidigt kan enheten anslutas till ett externt kommunikationsgränssnitt för att mata ut laserns orientering, kod och annan information.
