Ringlasergyroskop tvåaxligt indexerande tröghetsnavigationssystem
  • Ringlasergyroskop tvåaxligt indexerande tröghetsnavigationssystemRinglasergyroskop tvåaxligt indexerande tröghetsnavigationssystem

Ringlasergyroskop tvåaxligt indexerande tröghetsnavigationssystem

Ringlasergyroskop tvåaxligt indexerande tröghetsnavigationssystem-D90C är ett tröghetsnavigationssystem baserat på ringlasergyroskop och flexibel kvartsaccelerometer. Kan kombineras med höjdmätare, GNSS, flyghastighetsmätare och annan hjälputrustning, kan ge flygbolag, markfartyg och annan navigeringsinformation, såsom hastighet, position och attityd.

Modell:JIO-D90C

Skicka förfrågan    PDF-nedladdning

Produktbeskrivning


Ringlasergyroskop tvåaxligt indexerande tröghetsnavigationssystem-D90C Introduktion

JIO-D90C är ett tröghetsnavigeringssystem baserat på ringlasergyroskop och flexibel kvartsaccelerometer. Kan kombineras med höjdmätare, GNSS, flyghastighetsmätare och annan hjälputrustning, kan tillhandahålla flygbolag, markfartyg och annan navigeringsinformation, såsom hastighet, position och attityd.D90C-serien av tröghetsnavigeringssystem kan användas i stor utsträckning i tankar, alla typer av bepansrade fordon, självgående artilleri, raketer, alla typer av obemannade flygfarkoster, flygplan, fartyg, bilar, höghastighetståg, obemannade fordon, mobila satellitkommunikationssystem, borr- och andra bärplattformar. Flygkontroll, attitydstabilisering, vapenstabiliseringsplattform, positionering och positionering, etc.

Tekniska funktioner

Tvåaxlig indexeringsmekanism för felreducering
Hög noggrann ringlasergyro och kvartsaccelerometer
Valfri statisk eller rörlig självinställning av basen
Felparametrar kalibrering och kompensation i fullt temperaturområde
Tillval av olika ingångsgränssnitt för GNSS/Odometer/DVL
Konfigurerbara navigationslägen
Utmärkt miljölämplighet
Militära normer

Typiska tillämpningsscenarier

Navigation för fordon under havet
Positionering och nordfynd för landfordon
Stabilisering och kontroll för rörlig bärare
Attitydmätning för krävande applikationer

Systemets huvudfunktioner

Den har funktionen att mata ut information såsom bärarposition, kurs, attitydvinkel, vinkelhastighet och hastighet i realtid;
Den har arbetslägen som ren tröghetsnavigering och INS/GNSS (inklusive Beidou) integrerad navigering;
Inneha funktionen att ta emot satellitnavigeringsinformation tillhandahållen av extern tidsystems frekvensstandardutrustning;
Den har funktionen av självinriktning av marken och stöder funktionen av luftinriktning;
Den har funktioner som självtest vid start, periodiskt självtest, statusrapport, installationsfelkompensation och icke-flyktig lagring.

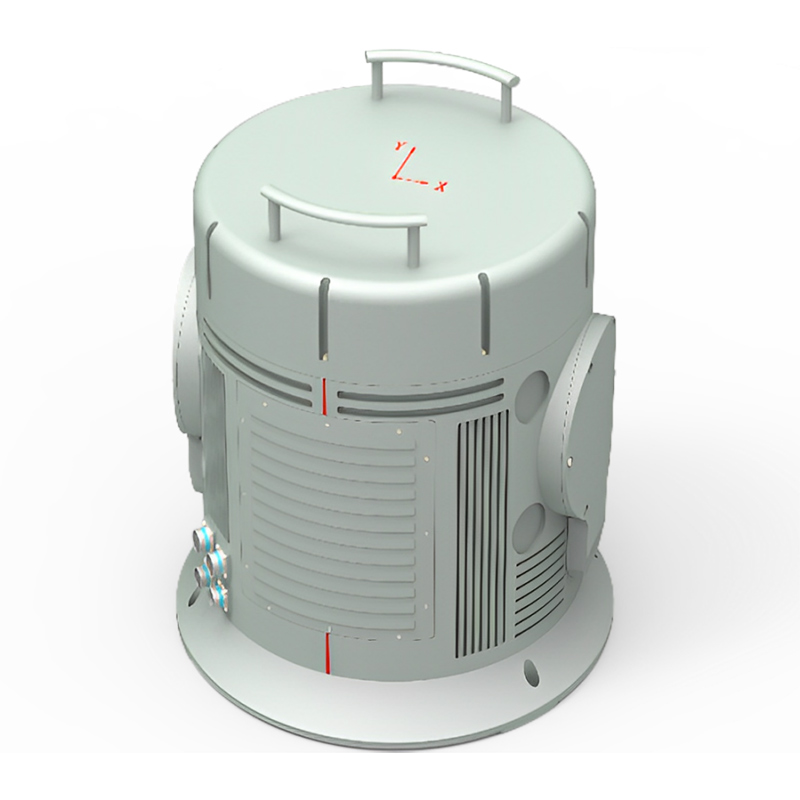

Systemsammansättning och dimensioner

Hela systemet består av två delar: huvudinstrumentet för tröghetsnavigering och det tröga navigeringshuvudinstrumentfästet. Bland dem är huvudinstrumentets yttre dimensioner följande:



Huvudsakliga tekniska indikatorer för systemet

Systemnoggrannhet
Systemnoggrannhet
Ren tröghetsnavigering/ren tröghetsnavigering
2,0nmile/5d, PAK
Integrerad navigering/navigering med GNSS
â¤5m , 1Ï _
Kursvinkel /Rubrik
0,01°, RMS
Horisontell inställning (rullning och pitch)
Horisontell attityd (rulla
0,005°, RMS
Ren tröghetshastighet
1m/s , RMS
GNSS Integrated Navigation Velocity
0,1 m/s, RMS
Indikatorer för tröghetsanordningar Gyro och Accelerometer Parametrar
lasergyroskop _
Gyroskop
Räckvidd/Räckvidd
± 6 00 grader/s
Bias Stabilitet
â¤0,02 grader/h, 1Ï
Noll bias repeterbarhet
Bias Repeterbarhet
â¤0,02 grader/h, 1Ï
Skalfaktor icke-linjäritet
1 ppm
Accelerometer
Accelerometer
Räckvidd/Räckvidd
± 15g _
Bias Stabilitet
â¤10μg , 1Ï
Noll bias repeterbarhet
Bias Repeterbarhet
â¤10μg , 1Ï
Skalfaktor icke-linjäritet
15 ppm
align time Alignment Time
Kall start
⤠10 min
Omstart
⤠15 min
Air/In-Flight Start
mer än 10h
Gränssnitt Funktioner gränssnitt
Matningsspänning/spänning
18~36VDC
Energiförbrukning
⤠40W @ 24VDC
Elektriskt gränssnitt/Elektriskt
RS232 × 2
RS422 × 3
KAN × 2
Ethernet × 1
1 sidor × 1
Datauppdateringshastighet (konfigurerbar)
200Hz@115,2kbps _ _ _
Använd miljö Miljö
Driftstemperatur
-40°C~ 65°C
Förvaringstemperatur/Lagringstemperatur
-55°C~ 85°C
Använd Altitude/Altitude
20000m
Fuktighet
95 % (25°C)
Vibration/Vibration
5g @ 20~2000Hz
Chock/Chock
40 g, 11 ms, 1/2 sinus
Fysikaliska egenskaper Fysikaliska
Mått/storlek (L*B*H)
540 x 536 mm _
Vikt/ Vikt
55 kg

Obs: Strukturen kan anpassas efter användarens krav.
