3 km ögonsäker laseravståndsmätarmodul

Ögonsäkerhetsmodulen på 3 km består huvudsakligen av lasermodul, mottagningsantenn, detekteringskomponent, hårdvarukretskort, huvudstruktur, etc.

Prestandaparameter

förklarande anmärkning:

1)Natos målstorlek2,3m×2,3m, mänsklig målstorlek 0,5m×1,7m, UAV-målstorlek 0.3m×0,3 m, reflektivitet 30 %; synlighet ≥25km, typisk målreflektivitet ≥80%.

kundgränssnitt

Elektriskt gränssnitt

Kraven på det elektriska gränssnittet är följande:

A) Strömförsörjningsspänning: 4,5V~16V;

b) Strömförbrukning i standbyläge: mindre än eller lika med 0,6W;

c) Genomsnittlig strömförbrukning: mindre än eller lika med 1,5W@1Hz;

d) Toppeffektförbrukning: mindre än eller lika med 7W@12V;

e) Gränssnittsdefinition: Kontaktmodell: Yangtze River-kontakt: A1257WR-S-6P, stiftdefinitionen för strömförsörjning och kommunikationsport vid avståndsmätarens ände visas i Tabell 1.

Definition av nätaggregat och kommunikationsportstift för avståndsmätare

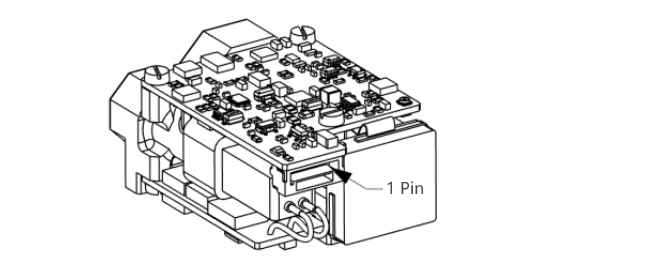

Pin 1 schematiskt diagram

mekaniskt gränssnitt

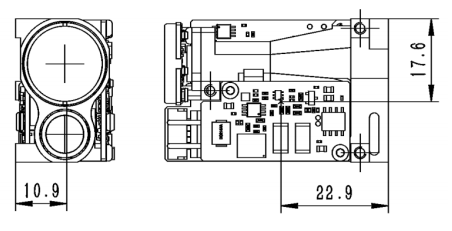

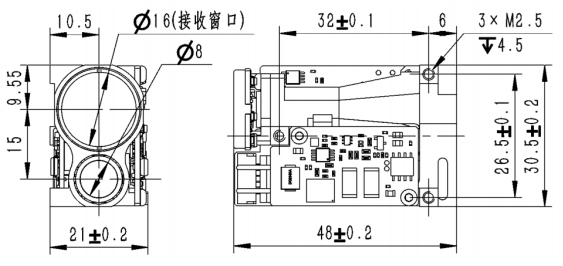

De yttre måtten för avståndsmodulen och användarens installationsgränssnitt visas i figuren nedan.

Massans centrum visas nedan

Lätt fönsteranvändningsförslag

Materialval

Lätt fönstermaterial

Det optiska glaset H-K9L väljs som ljusfönstermaterial. H-K9L är det vanligaste färglösa optiska glaset, som är lämpligt för laserområdet 300nm ~2100nm. Den har hög kostnadsprestanda och överlägsna fysiska egenskaper.

Bearbetningskrav

Kilvinkeltoleransen för ljusfönstret bör vara så liten som möjligt. Vi rekommenderar att kilvinkeltoleransen bör vara mindre än eller lika med 3′ (toleransgrad mindre än eller lika med 7);

Ljusfönstrets optiska yta bör vara så jämn som möjligt och vi rekommenderar en aritmetisk medelavvikelse (Ra) på konturen på 0,012.

Använd rekommendationer

Förslag på lätt fönsterbeläggning

Det optiska fönstret på 1535nm laseravståndsmätaren rekommenderas att beläggas med en antireflektionsfilm från 1525nm till 1545nm med en transmittans på ≥99%. Beroende på produktens specifika användningsmiljö kan andra skyddsfilmer som hydrofob film eller hårdfilm väljas på utsidan av det optiska fönstret. De andra indikatorerna hänvisar till GJB2485-95 med en transmittans på ≥97%.

Forma och använda förslag på ljusfönster

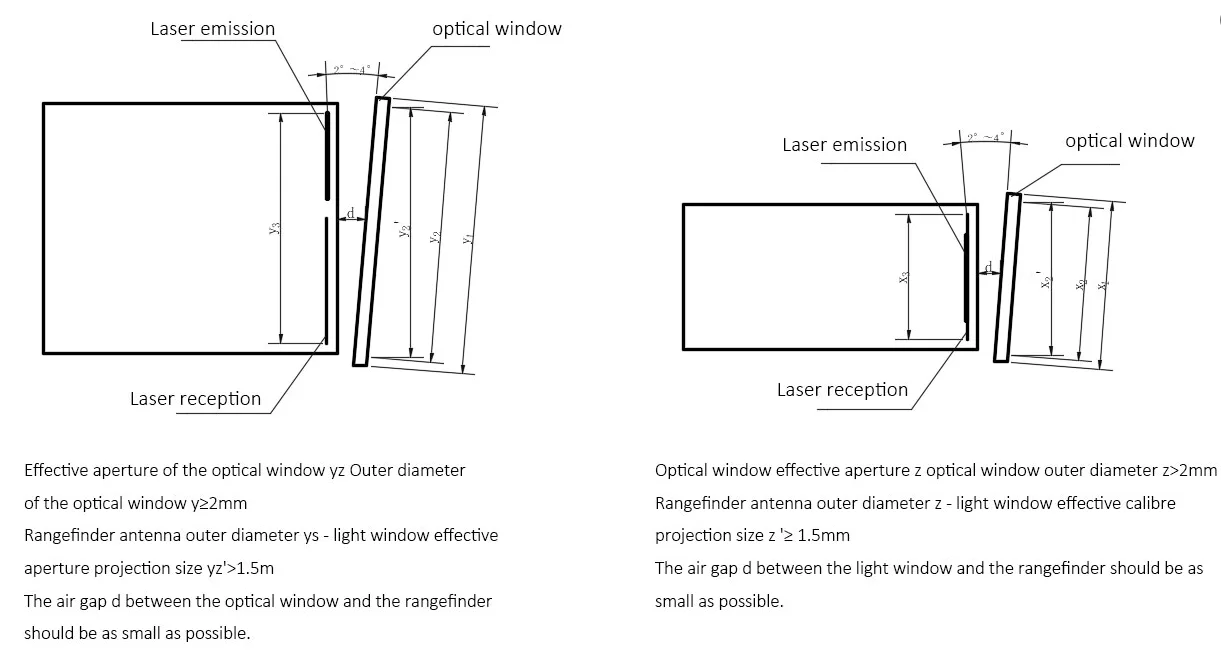

Den effektiva bländaren för det optiska fönstret varierar beroende på produkt. Dess yttre dimensioner bör säkerställa att den effektiva öppningens ytterdiameter för det optiska fönstret är ≥ 2 mm och ytterdiametern för avståndsmätarens antennprojektionsstorlek för den effektiva öppningen av det optiska fönstret ≥ 1,5 mm. Det schematiska diagrammet visas i figuren nedan. På grund av absorptionen av laser av det optiska fönstret, rekommenderas att tjockleken på själva det optiska fönstret kontrolleras inom 2 till 4 mm baserat på dess yttre dimensioner.

Eftersom ljusfönstret har en hög transmittans, rekommenderas att axelavvikelsen mellan den optiska emissionsaxeln och ljusfönstrets normala axel styrs inom 2°~4°. Det schematiska diagrammet över ljusfönstrets läge och de två faten visas i figuren nedan. Samtidigt bör luftintervallet mellan ljusfönstret och avståndsmätaren vara så litet som möjligt.
