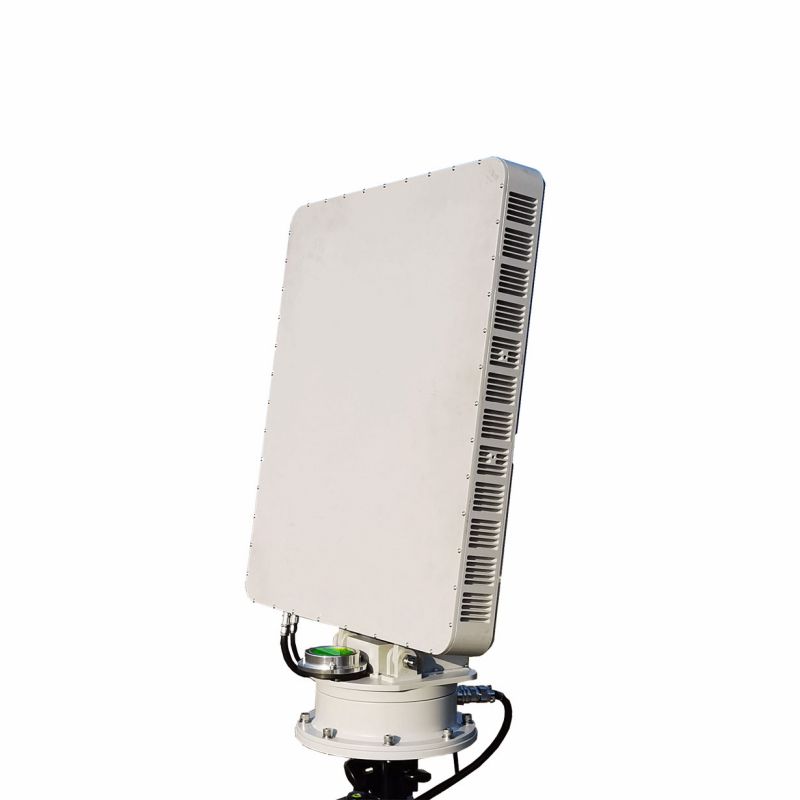

T10 -serien Låg höjd UAV -övervakningsradar (AESA)

T10-serien Låg höjd UAV-övervakningsradar (AESA) används huvudsakligen i låg höjd och markövervakning, radaren antar digital strålformningsteknik, låg ekvivalent omni-riktad strålningsdatahastighet. Radaren antar adaptiv clutter-undertryckningsteknologi och tät spårningsteknik före detektering, med extremt låg rörelse för falskt larm, och kan automatiskt spåra och navigera mer än 150 partier av mål och utföra information om hög precision.

Modell:AESA

Skicka förfrågan

Produktbeskrivning

T10 -serien Låg höjd UAV -övervakningsradar (AESA) Huvudfunktion

1. Tre koordinatsystem, azimut täckning 360 °, tonhöjdstäckning> 30 °;
2. Med funktionen att indikera koordinat- och hastighetsinformationen för det aktiva målet inom radarscanningen
3. Med funktionen att automatiskt indikera målrörelsesbanan;
4. Med funktionen av rörighetsfiltrering upprättar marken röran, vattenröret och meteorologiskt röran inget effektivt spår.

Produktparameter

Punkt	Index
Modell	Sta- t10a	Sta-t10b	Sta-t10c	Sta-t10d
Radartyp	Fasad matrisradar
Driftsfrekvens	X-band
Driftsfrekvens	10.4 ~ 10.6GH Z
Antal frekvenshoppning	4
Tonhöjdstäckningsområde (tonhöjdsvinkel)	-5 ~ 30 °
Azimuttäckningsområde (horisontell fältvinkel)	360 °
Vinkelmätningsnoggrannhet: orientering	0,4 ° (RMS), tonhöjd: 0,4 ° (RMS)
Upptäcktshöjd	800 m
Detektionsavstånd (Phantom 4)	≥5 km	≥6 km	≥7 km	≥8 km
Detektionsavstånd (personal)	≥8 km
Detektionsavstånd (fordon)	≥10 km
Blindområde	25 m
Antennhastighet	2s / rpm (180 ° / s)
Samtidigt spåra antalet mål	≥ 150 mål
alltför noggrannhet	5m (rms)
Detektion radiell hastighetsområde	1 ~ 100 m / s
Miljöanpassningsbarhet	-40 ~ + 55 ℃
Arbetande fuktighet	> 60%
Gränssnitt	Gigabit Ethernet
Skyddsnivå	IP65
Energiförbrukning	200w
Värdstorlek (exklusive servo)	580 * 500 * 75mm
Vikt	20 kg
Vindmotstånd	Det fungerar normalt i vädret nedanför kraft 6 -vind
