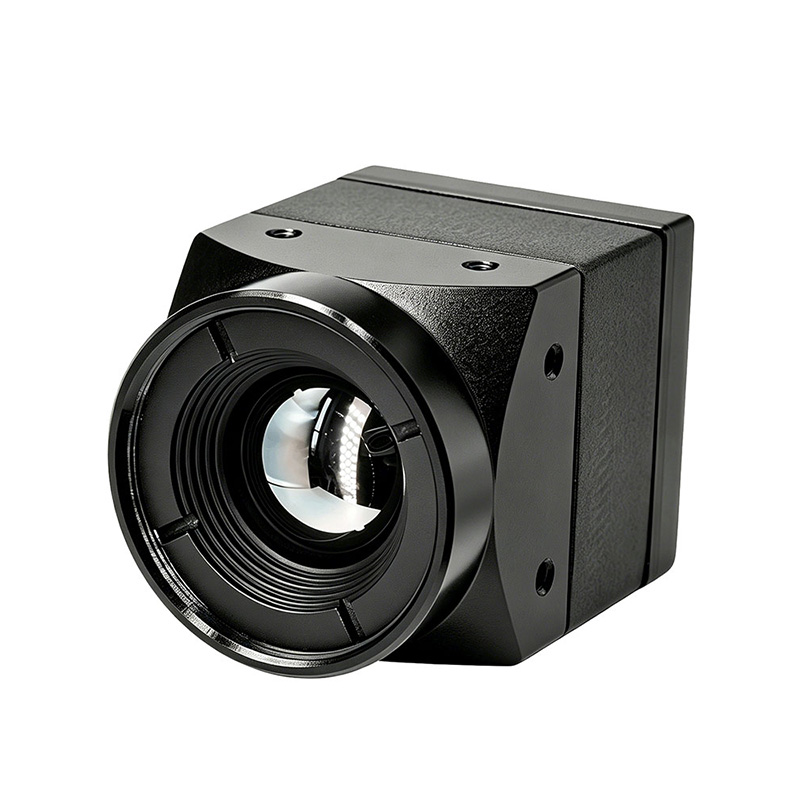

640x512 13 mm Lens värmekamera för FPV Drone
STA-IR640-M-serien är en högpresterande okyld infraröd bildbehandlingsmodul, tillgänglig med flera linsspecifikationer inklusive 4,1 mm, 6,9 mm, 9,1 mm och 13 mm. Utrustad med en 12 μm WLP-paketerad infraröd detektor med hög bildhastighet och egenutvecklat 2:a generationens infraröda ISP-chip, ger den enastående bildprestanda med optimal total kostnadseffektivitet.
Skicka förfrågan
Produktbeskrivning
Med kompakt storlek, låg vikt och låg strömförbrukning, uppfyller modulen helt SWaP (Size, Weight, Power) lättviktsapplikationskrav.
Anpassad med avancerade intelligenta bildalgoritmer över hela serien, säkerställer den jämn och jitterfri bildutmatning, och presenterar stabila infraröda bilder med fina detaljer och distinkta lager. Samtidigt är den integrerad med flera digitala standardgränssnitt, vilket erbjuder stark kompatibilitet för att flexibelt kunna ansluta till olika intelligenta bearbetningshårdvaruplattformar.
Anpassad med avancerade intelligenta bildalgoritmer över hela serien, säkerställer den jämn och jitterfri bildutmatning, och presenterar stabila infraröda bilder med fina detaljer och distinkta lager. Samtidigt är den integrerad med flera digitala standardgränssnitt, vilket erbjuder stark kompatibilitet för att flexibelt kunna ansluta till olika intelligenta bearbetningshårdvaruplattformar.
Produktegenskaper
⚫ Hög bildfrekvens
⚫ Standard algoritm utan slutare
⚫ Bildvisning av hög kvalitet
⚫ Högre kostnadsprestanda
⚫ Standard algoritm utan slutare
⚫ Bildvisning av hög kvalitet
⚫ Högre kostnadsprestanda
Applikationsscenarier
UAV-sökning: fotoelektrisk pod.
⚫ Bärbar terminal: handhållen utomhus, hjälm mörkerseende.
⚫ Säkerhets-/brandinspektion: industriell övervakning, perimeterskanning, inspektionsrobotar, brand varning, brandhjälmar.
⚫ Intelligent integration: assisterad körning, smarta hushållsapparater.
⚫ Bärbar terminal: handhållen utomhus, hjälm mörkerseende.
⚫ Säkerhets-/brandinspektion: industriell övervakning, perimeterskanning, inspektionsrobotar, brand varning, brandhjälmar.
⚫ Intelligent integration: assisterad körning, smarta hushållsapparater.
Linsparametrar
| Matrisformat | E.F.L./F# | FocusType | FOV(H×V) | IFOV |
| 640×512 | 4. 1mmF1.2 | Atermaliserad | 100°×82° | 2,93 mrad |
| 6,9 mm F1,0 | 62,9°×50,4° | 1,74 mrad | ||
| 9. 1mmF1,0 | 48,1 °×38,4 ° | 1,32 mrad | ||
| 13mmF1.2 | 33,5°×26,9° | 0,92 mrad | ||
| 25mmF1 .2 | 17,5°×14° | 0,48 mrad | ||
| 45mmF1 .2 | 9,7°×7,8° | 0,27 mrad |
Obs: Både lins- och kamerainstallationsstrukturen kan anpassas
Produktspecifikationer
| PerformanceIndex | STA-IR640-M | |
| Detektortyp | VOxOkyld IRFPA | |
| Upplösning | 640×512 | |
| PixelPitch | 12 μm | |
| FrameRate | 50 Hz | |
| SpectralRange | 8–14 μm | |
| NETD | ≤40mK@25℃,F#1,0 | |
| Bildjustering | ||
| Ljusstyrka & Kontrastjustering | Manuell/Auto | |
| Polaritet | Svart-het/vit-het | |
| Färgpaletter | Support(1) | |
| Bildbehandling | Temperaturkontrollalgoritm (w/oTEC) | |
| DNR | ||
| DDE | ||
| Histogramutjämning | ||
| ImageMirror | Vänster-höger/Upp-ner/ Diagonal | |
| ExternalSync | 10~50Hz,stigande utlösare | Ingen |
| Strömförsörjning(2) | ||
| PowerSupplyRange | 5~12VDC | |
| Typisk Power Förbrukning @ 25 ℃ |
≤0,50W | ≤0,40W |
| Gränssnitt(2) | ||
| Video | USB | |
| CVBS | ||
| 2laneMIPI | ||
| Seriella kommunikationsgränssnitt | UART | |
| Fysiska egenskaper (utan lins och expansionskomponent) | ||
| Vikt | 8g | |
| Storlek | 21mm×21mm | |
| Miljöanpassning | ||
| Drift Temperaturområde |
-40℃~+80℃ (-20℃~+60℃för radiometrisk funktion) | |
| Lagringstemperaturintervall | -45℃~+85℃ | |
| Fuktighet | 5–95 %, ingen kondens | |
| Vibration(3) | 6,06g, slumpvis vibration,allaxial | |
| Chock(3) | 80 , 4 ms, bakkantsågtandvåg, 3-axlig 6-riktning | |
Notera:
(1) Strömförsörjnings- och gränssnittsspecifikationerna gäller endast för fabriksstandardkonfigurationen och är inte tillämpliga på utökade komponenter. För detaljerade funktioner för utökade komponenter, se användarhandboken för utökade komponenter.
(2) Anpassade utökade komponenter finns tillgängliga på begäran. Du kan kontakta oss för personlig anpassning om det behövs.
(1) Strömförsörjnings- och gränssnittsspecifikationerna gäller endast för fabriksstandardkonfigurationen och är inte tillämpliga på utökade komponenter. För detaljerade funktioner för utökade komponenter, se användarhandboken för utökade komponenter.
(2) Anpassade utökade komponenter finns tillgängliga på begäran. Du kan kontakta oss för personlig anpassning om det behövs.

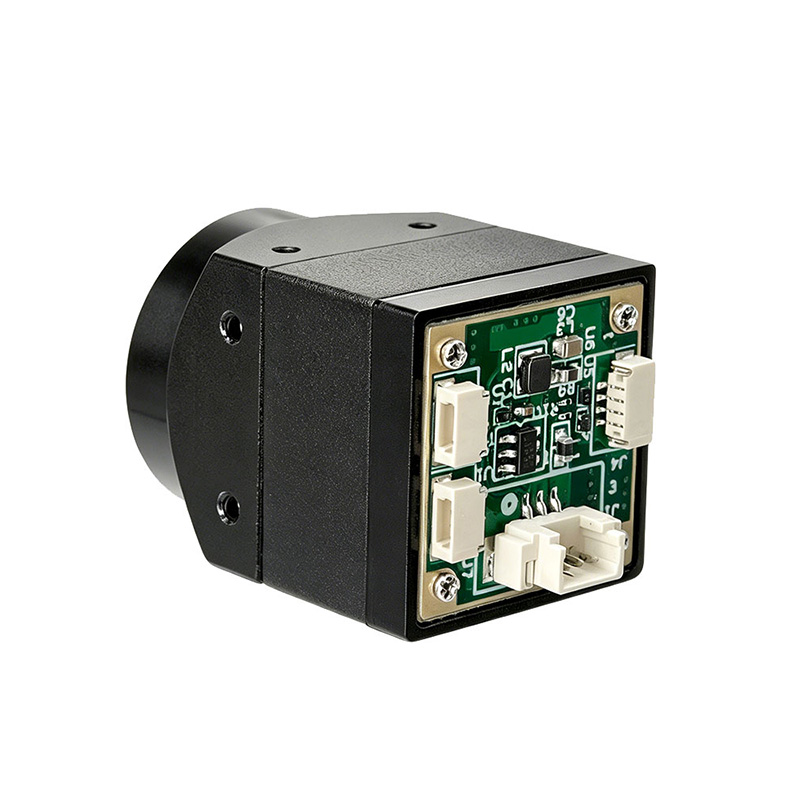

Pin Definition:
J1:3-Pin CVBS-gränssnitt
J1:3-Pin CVBS-gränssnitt
| 1 | CVBS | Produktion | CVBS-videosignal |
| 2 | GND | DRIVA | Grundad |
| 3 | +5-12V | Driva |
J4:4-Pin USB-gränssnitt
| 1 | +5V |
| 2 | USBDM |
| 3 | USBDP |
| 4 | GND |
USB-videoutgångsformat (3 format valfritt):
1. UVC
2. Videokomprimeringsstandarder H.264, H.264H
3. Videokomprimeringsstandard MJPEG, med justerbar bithastighet från 40 till 16384 kbps; bithastigheten kan justeras och anpassas
2. Videokomprimeringsstandarder H.264, H.264H
3. Videokomprimeringsstandard MJPEG, med justerbar bithastighet från 40 till 16384 kbps; bithastigheten kan justeras och anpassas
J7,3PIN
| 1 | UART1_TX |
| 2 | UART1_RX |
| 3 | GND |
J8,3PIN
| 1 | UART0_TX |
| 2 | UART0_RX |
| 3 | GND |
26-polig kontakt typ nr:DF56C-26S-0,3 V(51)
| Stift | Definition | Ffunciton | Notera |
| 1 , 2 , 3 , 4 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26 | NC |
|
|
| 5 , 7 , 9 , 11 , 13 | VDD | strömingång | 5--12V |
| 16 | RXD | uart rxd | 3,3v |
| 14 | TXD | uart txd | 3,3v |
| 6 | MIPI_DP0 |
|
|
| 8 | MIPI_DN0 |
|
|
| 10 | MIPI_DP1 |
|
|
| 12 | MIPI_DN1 |
|
|
| 15 | MIPI_CKP |
|
|
| 17 | MIPI_CKN |
|
|
Modulens strukturella mått
Obs: Modulstorlek och installationsstruktur kan anpassas enligt kraven.
