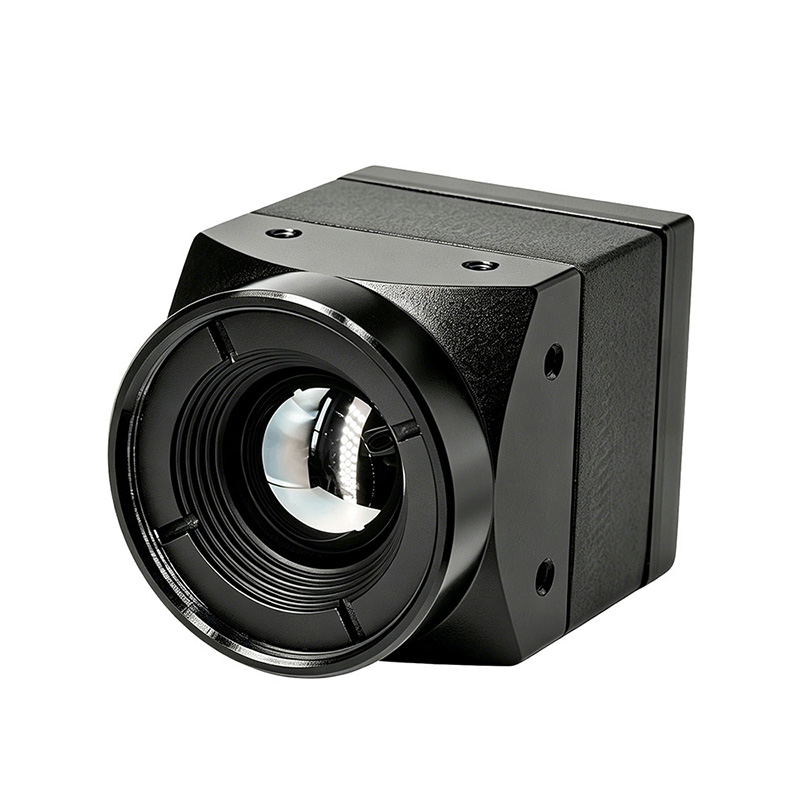

640x512 4,1 mm värmekamera med objektiv för FPV Drone

STA-IR640-M-serien är en högpresterande okyld infraröd bildbehandlingsmodul, tillgänglig med flera linsspecifikationer inklusive 4,1 mm, 6,9 mm, 9,1 mm och 13 mm. Utrustad med en 12 μm WLP-paketerad infraröd detektor med hög bildhastighet och egenutvecklat 2:a generationens infraröda ISP-chip, ger den enastående bildprestanda med optimal total kostnadseffektivitet.

Skicka förfrågan

Produktbeskrivning

Med kompakt storlek, låg vikt och låg strömförbrukning, uppfyller modulen helt SWaP (Size, Weight, Power) lättviktsapplikationskrav.

Anpassad med avancerade intelligenta bildalgoritmer över hela serien, säkerställer den jämn och jitterfri bildutmatning, och presenterar stabila infraröda bilder med fina detaljer och distinkta lager. Samtidigt är den integrerad med flera digitala standardgränssnitt, vilket erbjuder stark kompatibilitet för att flexibelt kunna ansluta till olika intelligenta bearbetningshårdvaruplattformar.

Produktegenskaper

⚫ Hög bildfrekvens
⚫ Standard algoritm utan slutare
⚫ Bildvisning av hög kvalitet
⚫ Högre kostnadsprestanda

Applikationsscenarier

UAV-sökning: fotoelektrisk pod.
⚫ Bärbar terminal: handhållen utomhus, hjälm mörkerseende.
⚫ Säkerhets-/brandinspektion: industriell övervakning, perimeterskanning, inspektionsrobotar, brand varning, brandhjälmar.
⚫ Intelligent integration: assisterad körning, smarta hushållsapparater.

Linsparametrar

Matrisformat	E.F.L./F#	Typ av fokus	FOV (H×V)	IFOV
640×512	4. 1mmF1 .2	Atermaliserad	100° × 82°	2,93 mrad
	6,9 mmF1 ,0		62,9° × 50,4°	1,74 mrad
	9. 1mmF1 .0		48. 1 °×38 ,4 °	1,32 mrad
	13mmF1.2		33,5 ° × 26,9 °	0,92 mrad
	25mmF1 .2		17,5 ° × 14 °	0,48 mrad
	45 mmF1 .2		9,7 ° × 7,8 °	0,27 mrad

Obs: Både lins- och kamerainstallationsstrukturen kan anpassas

Produktspecifikationer

Prestationsindex	STA-IR640-M
Detektortyp	VOx Okyld IRFPA
Upplösning	640×512
Pixel Pitch	12 μm
Bildhastighet	50 Hz
Spektralområde	8 ~ 14 μm
NETD	≤40mK@25℃, F# 1,0
Bildjustering
Justering av ljusstyrka och kontrast	Manuell/Auto
Polaritet	Svart-het/vit-het
Färgpaletter	Support (1)
Bildbehandling	Temperaturkontrollalgoritm (utan TEC)
	DNR
	DDE
	Histogramutjämning
Bildspegel	Vänster-höger/Upp-ner/ Diagonal
Extern synkronisering	10 ~ 50Hz, trigger med stigande kant	Ingen
Strömförsörjning(2)
Strömförsörjningsområde	5 ~ 12VDC
Typisk energiförbrukning vid 25 ℃	≤0,50W	≤0,40W
Gränssnitt(2)
Video	USB
	CVBS
	2-filig MIPI
Seriella kommunikationsgränssnitt	UART
Fysiska egenskaper (utan objektiv och expansionskomponent)
Vikt	8g
Storlek	21 mm × 21 mm
Miljöanpassning
Drifttemperaturområde	-40 ℃ ~ + 80 ℃ (-20 ℃ ~ + 60 ℃ för radiometrisk funktion)
Förvaringstemperaturintervall	-45℃ ~+85℃
Fuktighet	5 ~ 95 % , ingen kondens
Vibration(3)	6,06g, slumpmässig vibration, allt axiellt
Chock(3)	8 0 , 4 ms, bakkant sågtandsvåg, 3 - axel 6 - riktning

Notera:
(1) Strömförsörjnings- och gränssnittsspecifikationerna gäller endast för fabriksstandardkonfigurationen och är inte tillämpliga på utökade komponenter. För detaljerade funktioner för utökade komponenter, se användarhandboken för utökade komponenter.
(2) Anpassade utökade komponenter finns tillgängliga på begäran. Du kan kontakta oss för personlig anpassning om det behövs.

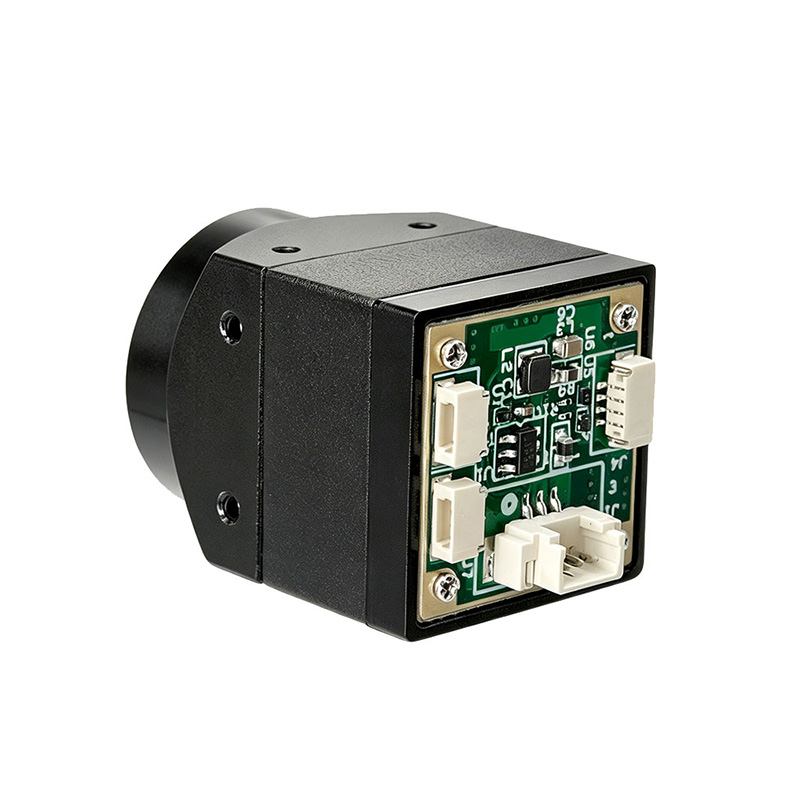

Pin Definition:
J1:3-Pin CVBS-gränssnitt

1	CVBS	Produktion	CVBS-videosignal
2	GND	DRIVA	Grundad
3	+5-12V	DRIVA	Driva

J4:4-Pin USB-gränssnitt

1	+5V
2	USBDM
3	USBDP
4	GND

USB-videoutgångsformat (3 format valfritt):

1. UVC
2. Videokomprimeringsstandarder H.264, H.264H
3. Videokomprimeringsstandard MJPEG, med justerbar bithastighet från 40 till 16384 kbps; bithastigheten kan justeras och anpassas

J7,3PIN

1	UART1_TX
2	UART1_RX
3	GND

J8,3PIN

1	UART0_TX
2	UART0_RX
3	GND

26-polig kontakt typ nr:DF56C-26S-0,3 V(51)

Stift	Definition	Ffunciton	Notera
1 , 2 , 3 , 4 , 18 , 19 , 20 , 21 , 22 , 23 , 24 , 25 , 26	NC
5 , 7 , 9 , 11 , 13	VDD	strömingång	5--12V
16	RXD	uart rxd	3,3v
14	TXD	uart txd	3,3v
6	MIPI_DP0
8	MIPI_DN0
10	MIPI_DP1
12	MIPI_DN1
15	MIPI_CKP
17	MIPI_CKN
