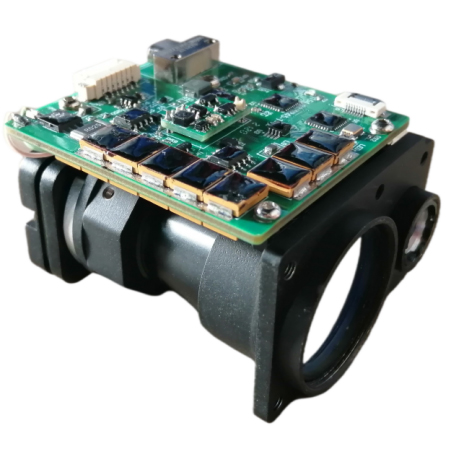

6 km Laser RangeFinder -modul

Punkt	Teknisk parameter
Arbetsvåglängd	1,54 um ± 0,02μm
Räckvidd	30m ~ 6000m
Objekt	Synligheten är inte mindre än 10 km under tydliga förhållanden, och det olika avståndet för fordon (2,3 m × 2,3 m mål) är ≥6000 m
Huvudfunktion	Enstaka och kontinuerliga varierar
	Tre-målen varierande och bakre och bakre målindikering
	Självtestfunktion (inklusive: aktuell APD-temperatur, högspänningsvärde, inre spänning, blind zonvärde)
	Standby Wake-up-funktion kan realiseras genom att modifiera till TTL-gränssnittet
Alltför noggrannhet	± 2m
Kontinuerlig frekvens	0,5Hz-10Hz
Noggrannhet	≥98%
Effektiv tydlig öppning	25 mm
Antal laserpulser som skjutits mellan medelfel (MNBF)	≥1 × 106 gånger
Spänning	Dc5v
Arbetskraftsförbrukning	≤2W (@1Hz)
Standby kraftförbrukning	≤0,5w
Storlek	50mm × 38mm × 75mm
Vikt	<104G
Kylmetod	Ledningskylning
Arbetstemperatur	-40 ℃～+65 ℃
Lagringstemperatur	-55 ℃～+70 ℃

Jioptics Laser Ranging -moduler används allmänt i militära eller civila scener (obemannade flygfordon, fotoelektriska skidor, termisk avbildningsutrustning osv.) I den mest utmanande miljön spelar hög prestanda och hög tillförlitlighet en viktig roll. En solid lösning som stärker din produkt för att överskrida dess gränser.

Elektrisk anslutningsmodell: J30J; Motsvarande pluggar och kablar ska tillhandahållas av parti B. Den detaljerade definitionen av det elektriska gränssnittet är som följer:

Dataöverföringen mellan RangeFinder och värddatorn innehåller följande innehåll:
Kontrollkommandon: Inklusive att starta, kontinuerligt varierar, enstaka varierande, frågekommandon, etc.
Loopback -data: inklusive avståndsinformation, omgivningstemperatur, statusstatus, etc. Datautbytet mellan avståndsmätningsmaskinen och värddatorn antar 422 buss. Det specifika programvarukommunikationsprotokollet är som följer:
Kommunikationsformat: RS422 Kommunikation, Baud Rate 115200 bps;
Dataformat: 8-bitars data, en startbit, en stoppbit, ingen paritetskontroll, data består av rubrikbyte, kommandodel, datalängd, parameterdel, check byte;
Kommunikationsläge: Huvudkontrollen och avståndsmätningsmaskinen Antar master-slavkommunikationsläget, huvudkontrollen skickar kontrollkommandon till avståndsmätningsmaskinen och avståndsmätningsmaskinen tar emot och kör instruktionerna. I det olika tillståndet skickar RangeFinder tillbaka data och status för Rangefinder till den övre datorn enligt den varierade cykeln. Kommunikationsformatet och kommandoinnehållet visas i följande tabell.

Det sändande meddelandeformatet är som följer:
