35 km laseravståndsmätare

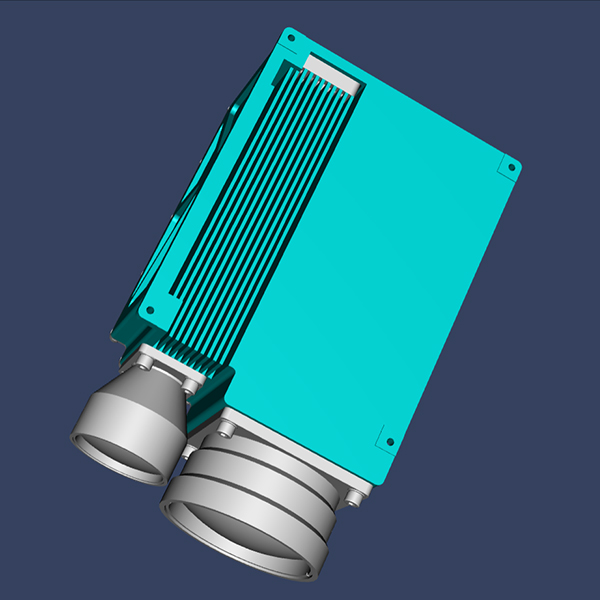

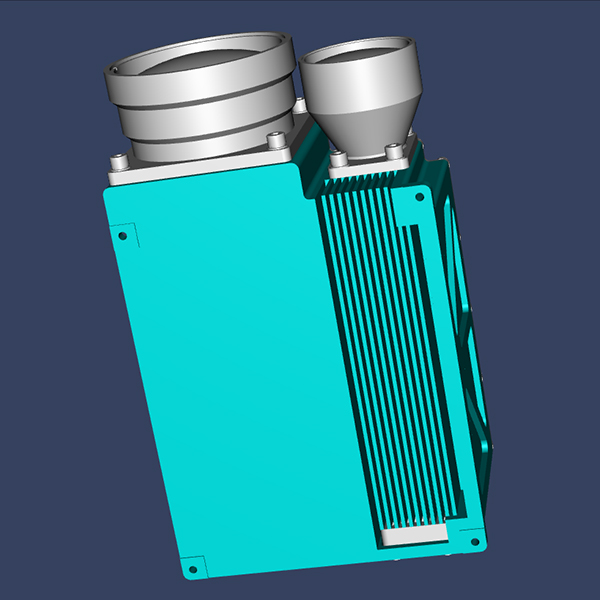

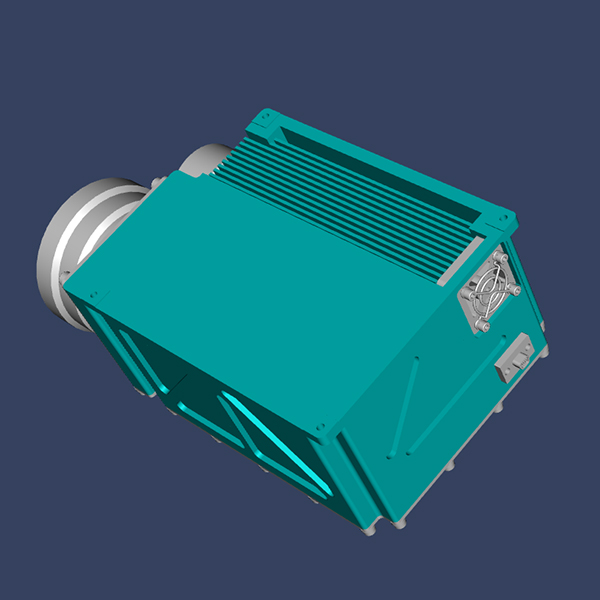

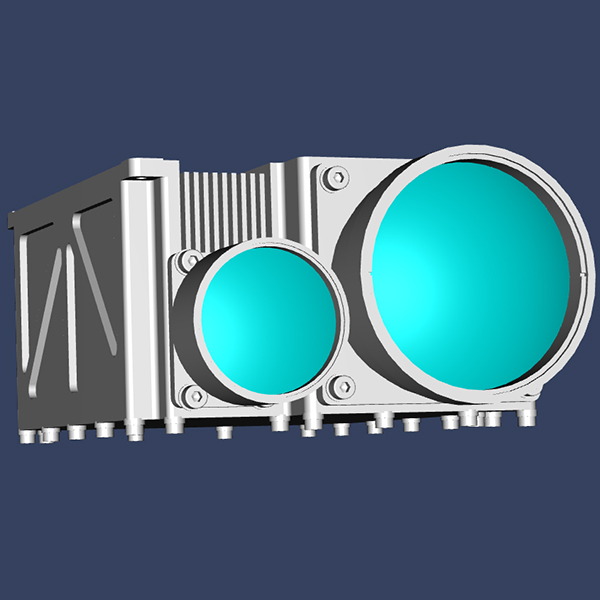

M2035x laseravståndsmätare med lång räckvidd är en militär pulslaseravståndsmätare designad för flygplan, obemannade luftfarkoster, stridsvagnar, artilleri och andra applikationsscenarier. Den har fördelarna med liten storlek, lätt vikt, låg strömförbrukning, stabil prestanda, långa mätavstånd, lång livslängd, ögonsäkerhet och så vidare. JIOPTICS® är en viktig teknisk utrustning för att förbättra produktens siktningsnoggrannhet. Välkommen att köpa 35km Laser Range Finder Module från oss.
Räckvidd: Sikt under förhållanden på minst 30 km, för fordon (2,3mX2,3m mål), 0,3 diffus reflektans, avståndsavstånd â¥20000m; Sikt under förhållanden på minst 35 km, stort mål, avståndsavstånd ⥠35000m;
Modell:M2035X
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
JIOPTIK
| Parametrar |
Specifikation |
Notera. |
| Våglängd |
1570±5nm |
|
| Rangeringsförmåga |
100m~35km |
|
| Rangeringsförmåga |
â¥20 km (2,3 m×2,3 m, fordon med 0,3 reflektivitet, synlighet⥠30 km) |
Luftfuktighetâ¤80 % |
| â¥35 km (för stora mål, siktâ¥35 km) |
||
| Varierande noggrannhet |
±3m |
|
| Varierande upprepningsfrekvens |
1~10hz (justerbar) |
|
| Noggrannhet |
⥠98 % |
|
| Divergensvinkel |
â¤0,8 mrad |
|
| Tar emot |
67 mm |
|
| Kommunikationsgränssnitt |
RS422 |
|
| Matningsspänning |
DC18~32V |
|
| Driftskraft |
â¤20W(@1hz) |
Testad i rumstemperatur |
| Står fast vid |
â¤2W |
Testad i rumstemperatur |
| Dimensionera |
â¤214,3 mm×125,5 mm×82 mm |
|
| Vikt |
⤠2,3 kg |
|
| Temperatur |
-40â~65â |
|
| Värmeavledande |
Av fan |
|
Kommunikationsgränssnitt
| Rad NR. |
Definition |
Notera. |
|
1 |
Likström |
24V Likström |
|
2 |
||
|
3 |
||
|
4 |
||
|
5 |
GND(likström) |
24V GND |
|
6 |
||
|
7 |
||
|
8 |
||
|
9 |
Serieport |
RS422 |
|
10 |
Serieport |
|
|
11 |
Serieport |
|
|
12 |
Serieport |
|
|
13 |
RS422 |
|
|
14 |
SYN |
RS422 differentiell extern trigger, bredd ¼ 10us |
|
15 |
SYN- |
Dimensionera
Beräkning av avståndsförmåga
(1)Mål och tillståndskrav
Sikt⥠30 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Räckviddsförmåga⥠20 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ⥠1 MW toppeffekt för lasrar, 0,8 mrad divergensvinkel, 1570 nm våglängd, sändningstransmittans⥠90 %, mottagningstransmittans⥠80 % och 67 mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt
: Sändningseffekt för laseravståndsmätare (1MW)
: Sändningstransmittans(0,9)
: Mottagningssändning(0,8)
: Optiskt mottagningsområde (67 mm mottagning
: Effektivt reflektionsområde för mål(5.29ã¡)
: Målreflektivitet(0,3)
: Atmosfärsdämpningskoefficient(0,03)
: Sikt (enligt testförhållanden)
: Avstånd till mål
Så länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1570 nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W. Under 30 km sikt med 22 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför kan en laseravståndsmätare under förhållanden med 30 km sikt avståndsavstånd för (2,3m×2,3m) mål upp till 21~22 km (kan vara nära eller mindre än 22 km).
Sikt⥠30 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Räckviddsförmåga⥠20 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ⥠1 MW toppeffekt för lasrar, 0,8 mrad divergensvinkel, 1570 nm våglängd, sändningstransmittans⥠90 %, mottagningstransmittans⥠80 % och 67 mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt: Sändningseffekt för laseravståndsmätare (1MW): Sändningstransmittans(0,9): Mottagningssändning(0,8): Optiskt mottagningsområde (67 mm mottagning: Effektivt reflektionsområde för mål(5.29ã¡): Målreflektivitet(0,3): Atmosfärsdämpningskoefficient(0,03): Sikt (enligt testförhållanden): Avstånd till målSå länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1570 nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W. Under 30 km sikt med 22 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför kan en laseravståndsmätare under förhållanden med 30 km sikt avståndsavstånd för (2,3m×2,3m) mål upp till 21~22 km (kan vara nära eller mindre än 22 km).
