Fiberoptiskt gyroskop Dimmembran Gyroskop och accelerometer

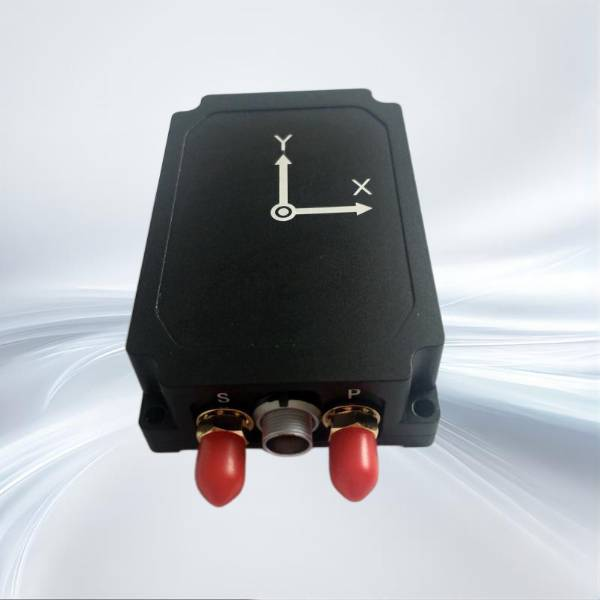

JIO-100B0 integrerat navigationssystem har inbyggt högpresterande MEMS-gyroskop och accelerometer. Och satellitnavigeringsmodul, kan uppnå utomhus hög precision attityd, hastighet, positionsmätning. Välkommen att köpa Fiber Optic Gyroscope Fog Mems Gyroscope and Accelerometer från oss.
Modell:JIO-100B0
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
Fiberoptiskt gyroskop Dimmembran Gyroskop och accelerometerfunktioner
JIO-100B0 integrerat navigationssystem har inbyggt högpresterande MEMS-gyroskop och accelerometer. Och satellitnavigeringsmodul, kan uppnå utomhus hög precision attityd, hastighet, positionsmätning.
JIO-100B0 Med multi-sensor fusionskapacitet kan den integreras med externa vägmätare, hastighetsmätare etc. Informationen är sammansmält för att bibehålla navigeringsnoggrannheten när GNSS är ogiltigt.
JIOPTICS installation av fiberoptiska gyroskop för att ge enkel integration flexibilitet, och våra utvecklare verktygslåda för snabb prototyping, inte bara uppfylla specifikationskraven, även ge högkvalitativ prestanda möta efterfrågan från slutanvändare.
JIO-100B0 Med multi-sensor fusionskapacitet kan den integreras med externa vägmätare, hastighetsmätare etc. Informationen är sammansmält för att bibehålla navigeringsnoggrannheten när GNSS är ogiltigt.
JIOPTICS installation av fiberoptiska gyroskop för att ge enkel integration flexibilitet, och våra utvecklare verktygslåda för snabb prototyping, inte bara uppfylla specifikationskraven, även ge högkvalitativ prestanda möta efterfrågan från slutanvändare.
Våra tjänster
JIOPTICS är ett professionellt och effektivt team. Tillhandahåll OEM/ODM-tjänster åt dig, kontakta oss för att skräddarsy ditt exklusiva fiberoptiska gyroskop
Produktfunktioner
-0,1° attitydnoggrannhet, 2m positioneringsnoggrannhet
- Kapabel för extern hjälpsensorfusion
- Drifttemperaturområde: -40â~ 60â
- Mycket hög stöt- och vibrationsbeständighet
- IP65 förseglad kapsling för tuffa miljöer
- Riktiga gränssnitt, stöder RS232, RS422, CAN och andra standardgränssnitt
- Hög tillförlitlighet
- Kapabel för extern hjälpsensorfusion
- Drifttemperaturområde: -40â~ 60â
- Mycket hög stöt- och vibrationsbeständighet
- IP65 förseglad kapsling för tuffa miljöer
- Riktiga gränssnitt, stöder RS232, RS422, CAN och andra standardgränssnitt
- Hög tillförlitlighet
Elektriska egenskaper
- Strömförsörjning: 5V (typ)
- Märkeffekt: 3W (max)
- Ripple: 100mV (topp-till-topp)
- Märkeffekt: 3W (max)
- Ripple: 100mV (topp-till-topp)
Elektriska egenskaper
- Elektrisk strömförsörjning: 24V DC (typiskt värde)
-Reze effekt: 1,5W (maximalt värde)
-Rusningen: 100mv (toppvärde)
-Reze effekt: 1,5W (maximalt värde)
-Rusningen: 100mv (toppvärde)
Applikationsscenarier
Genom att matcha programvara för olika applikationsscenarier kan produkten användas i stor utsträckning inom entreprenadmaskiner Intelligent spårning och positionering, obemannad automatisk körning, storskalig utrustningspositionering, kommersiella industriella drönare, etc.
Mekaniska mått
Tekniska parametrar
| Attribut |
Parameter |
Index |
Anmärkning |
| Riktningsnoggrannhet |
Dubbel GNSS |
0,1° |
2 m baslinje |
| Enkel GNSS |
0,2° |
Behöver manövrera |
|
| Efterbehandling |
0,03° |
|
|
| Behåll precisionen |
0,2°/min |
GNSS-fel |
|
| Attityd noggrannhet |
GNSS effektiv |
0,1° |
Enkelpunkt L1/L2 |
| Tröghet/vägmätare Combo |
0,1° (RMS) |
Frivillig |
|
| Efterbehandling |
0,02° |
|
|
| Behåll precisionen |
0,2°/min |
GNSS-fel |
|
| V-G-läge |
2° |
Obegränsad GNSS-feltid, ingen acceleration |
|
| Horisontell positioneringsnoggrannhet |
GNSS effektiv |
1,2 m |
Enkelpunkt L1/L2 |
|
|
2 cm 1 ppm |
RTK |
|
| Tröghet/vägmätare Combo |
2â°D (D betyder körsträcka, CEP) |
Frivillig |
|
| efterbehandling |
1 cm 1 ppm |
|
|
| GNSS-fel |
20m |
Misslyckande 60-tal |
|
| Horisontell hastighetsnoggrannhet |
GNSS effektiv |
0,1 m/s |
Enkelpunkt L1/L2 |
| Tröghet/vägmätare Combo |
0,1 m/s (RMS) |
Frivillig |
|
| Tröghet/DVL kombination |
0,2 m/s (RMS) |
Frivillig |
|
| Gyro |
Mätområde |
±450°/s |
|
| Noll bias stabilitet |
2°/h |
Allan varians |
|
| Accelerometer |
Mätområde |
±16g |
Custom 200g tillgänglig |
| Noll bias stabilitet |
30 µg |
Allan varians |
|
| Kommunikationsgränssnitt |
RS232 |
1 kanal |
Valfri 1 kanal RS422, |
| RS422 |
1 kanal |
Eller 2-kanals RS422, 1-kanals CAN |
|
| BURK |
1 kanal |
|
|
| Differentialingång för vägmätaren |
1 kanal |
frivillig |
|
| PPS-utgång |
1 kanal |
frivillig |
|
| HÄNDELS ingång |
1 kanal |
frivillig |
|
| Elektriska egenskaper |
Spänning |
5~36V DC |
|
| Energiförbrukning |
â¤3W |
|
|
| Krusning |
100mV |
P-P |
|
| Strukturella egenskaper |
Storlek |
80 mm × 53 mm × 23 mm |
|
| Vikt |
⤠150 g |
|
|
| Använd miljön |
Driftstemperatur |
-40â~ 60â |
|
| Förvaringstemperatur |
-45â~ 65â |
|
|
| Vibration |
20~2000Hzï¼6,06g |
|
|
| Påverkan |
30gï¼11ms |
|
|
| skyddsklass |
IP65 |
|
|
| Pålitlighet |
MTBF |
30 000h |
|
| Livstid |
|
|
|
| Kontinuerlig arbetstid |
|
|
