Fiberoptiskt gyroskop Dimmembran Tröghetsmätenhet

Produktbeskrivning

Fiberoptiskt gyroskop Dimmembran Tröghetsmätenhet Översikt

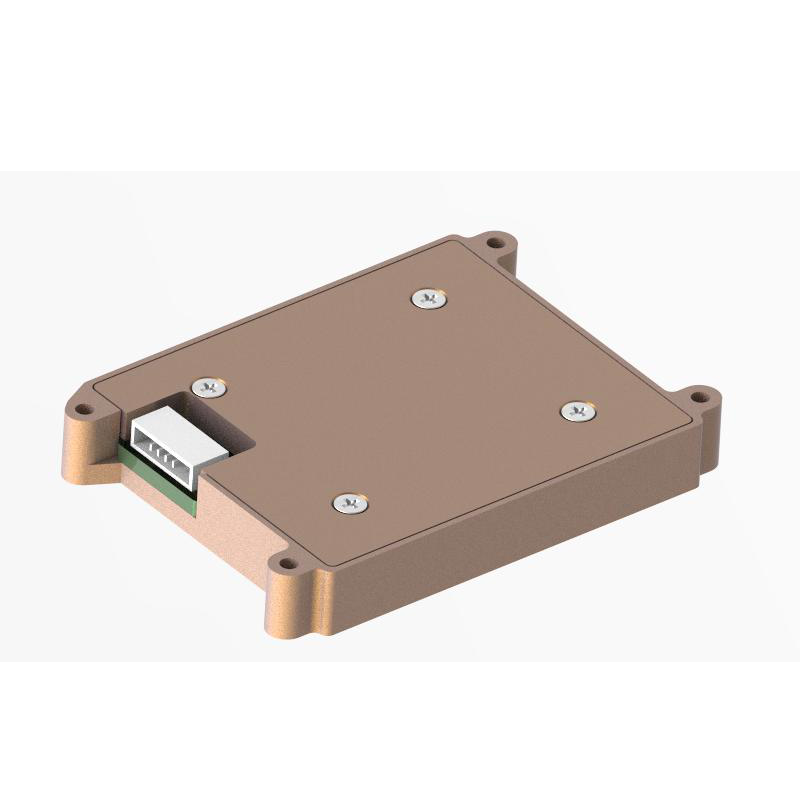

JIO-MC200-IMU är en mikromekanisk teknologi (MEMS) baserad tröghetsmätningsenhet (IMU) med ett inbyggt högpresterande MEMS-gyro och MEMS-accelerometer som matar ut 3-axlig vinkelhastighet och 3-axlig acceleration.

JIO-MC200-IMU har utmärkt sexuell och miljömässig anpassningsförmåga. Genom att matcha olika programvaror kan produkterna användas i stor utsträckning i guidad ammunition, taktiska och industriella UAV:er, obemannade flygfarkoster, sökare, bilautonom körning.

JIOPTICS installation av fiberoptiska gyroskop för att ge enkel integration flexibilitet, och våra utvecklare verktygslåda för snabb prototyping, inte bara uppfylla specifikationskraven, ger också högkvalitativ prestanda möta efterfrågan från slutanvändare.

Våra tjänster

JIOPTICS är ett professionellt och effektivt team. Tillhandahåll OEM/ODM-tjänster åt dig, kontakta oss för att skräddarsy ditt exklusiva fiberoptiska gyroskop

Produktfunktioner

x
a) ±450º/s dynamiskt mätområde;
b) Nollförspänningsstabilitet: 20°/h (GJB,10S);
2) Tre-axlig digital accelerometer:
a)±16g dynamiskt mätområde;
b) Noll bias stabilitet: 0,5 mg (GJB, 10S);
3)Hög tillförlitlighet: MTBF
4) Fullt temperaturområde (-40â~70â) för att säkerställa noggrannhet: inbyggd högpresterande temperaturkalibrering och kompensationsalgoritm;
5) Lämplig för arbete under starka vibrationsförhållanden;
6) Gränssnitt 1-vägs UART

Ansökningsfält

1)Guidad ammunition
2) Sökande
3)Taktiska och industridrönare
4) Autopilot

Elektriska egenskaper

- Strömförsörjning: bred spänningsingång 12~36V
- Märkeffekt: 24W (max)

Produktmått

Parametrar		Testvillkor	Minimum	Typiskt värde	Maximalt värde	Enheter
Gyro	Dynamiskt mätområde			450		°/s
	Noll bias stabilitet	10s medelvärde (-40â~ 70â, konstant temperatur)		20		°/h.
	Noll partiskhet	Intervall för noll bias		/ - 0,2		°/s
		Noll avvikelse â över hela temperaturområdet		/ - 0,1		°/s
		Repeterbarhet för successiva starter, Z-axel		30		°/h.
		Effekt av linjär acceleration på nollförspänning		10		°/h/g
		Vibration â¡ på noll bias effekt, före och efter vibrationsändring		10		°/h/g
		Vibration â¡ till noll förspänningseffekt, vibration efter vibrationsändring		10		°/h/g
	Skalfaktor	Skalfaktorn är icke-linjär		500		ppm
	Skalfaktor	Skalfaktornoggrannhet		2000		ppm
	Bullerdensitet			0.003		° / Hz/s)
	Upplösning			3,052 x 10â7		°/s/LSB
Accelerometer	Dynamiskt mätområde			16		g
	Noll bias stabilitet	10s medelvärde (-40â~ 70â, konstant temperatur)		0.5		mg
	Noll partiskhet	Intervall för noll bias		5		mg
		Noll avvikelse över hela temperaturområdet		5		mg
		Successiv start repeterbarhet		0.5		mg
	Skalfaktor	Skalfaktorn är icke-linjär		500		ppm
	Skalfaktor	Skalfaktornoggrannhet		2000		ppm
	Bullerdensitet			0.05		Hz/mg)
	Upplösning			1,221 x 10â8		g/LSB
Övrig	Starttid			2		s
Parametrar	Testvillkor	Minimum	typisk	värde	maximalt värde	enheter
egenskaper	Bandbredd			200		Hz
egenskaper	Dröjsmål			10		Fröken
Kommunikationsgränssnitt	1-vägs UART	Baudhastighet		460.8		Kbps
Kommunikationsgränssnitt	Samplingsfrekvens	UART		500		Hz
Elektriska egenskaper	Spänning		4.8	5	5.2	V
	Energiförbrukning			1.5		W
	Krusning	P-P		100		mV
Strukturella egenskaper	Storlek			58,7 x 42 x 8		mm
Strukturella egenskaper	Vikt			35		g
Användningsmiljö	Driftstemperatur		- 40		70	℃
	Förvaringstemperatur		- 45		75	℃
	Vibration			20 till 2000Hz, 6,06g
	Påverkan			500 g
Användningsmiljö	MTBF			20000		h
Användningsmiljö	Kontinuerlig arbetstid			120		h
â : Beräkna nollavvikelsen för hela temperaturvariationsprocessen, temperaturvariationshastighet â¤1â/min, temperaturområde -40â~ 70â; â¡ : vibrationsförhållandena är 6,06 g, 20Hz~2000Hz

Elektriskt gränssnitt

Kontakttyp: A1251WR-S-4P;
Anslutningspunkterna definieras i följande tabell:

Pins	Definition	Funktioner	Anmärkningar
1	5V	Dc strömingång
2	GND	till
3	TX LV-TTL	Seriell portsändning	3,3 V
4	RX LV-TTL	Seriell portmottagning	3,3 V

Mjukvarugränssnitt

Baudhastighet: 460800bps;
Sändningsfrekvens: 500Hz;
Dataformat: Databit 8, stoppbit 1, ingen paritetsbit;
När data överförs är den låg och sedan hög.
Kommunikationsprotokollen visas i följande tabell:

byte	Data	Form	Upplösning	Anmärkningar
1	0x5A	Uint8
2	0x5A	Uint8
3-6	Vinkelhastighet X	flyta
7-10	Vinkelhastighet Y	flyta
11-14	Vinkelhastighet Z	flyta
15-18	Vinkelhastighet X	flyta
19-22	Vinkelhastighet Y	flyta
23-26	Vinkelhastighet Z	flyta
27-30	Reserverad	Uint8
31	Temperatur	int8	1 â	Område: -128 till 127
32	Och kolla	Uint8		1-31 byte summerar och tar 8 bitar lägre
