Hög precision 3D elektroniska kompasssensorer

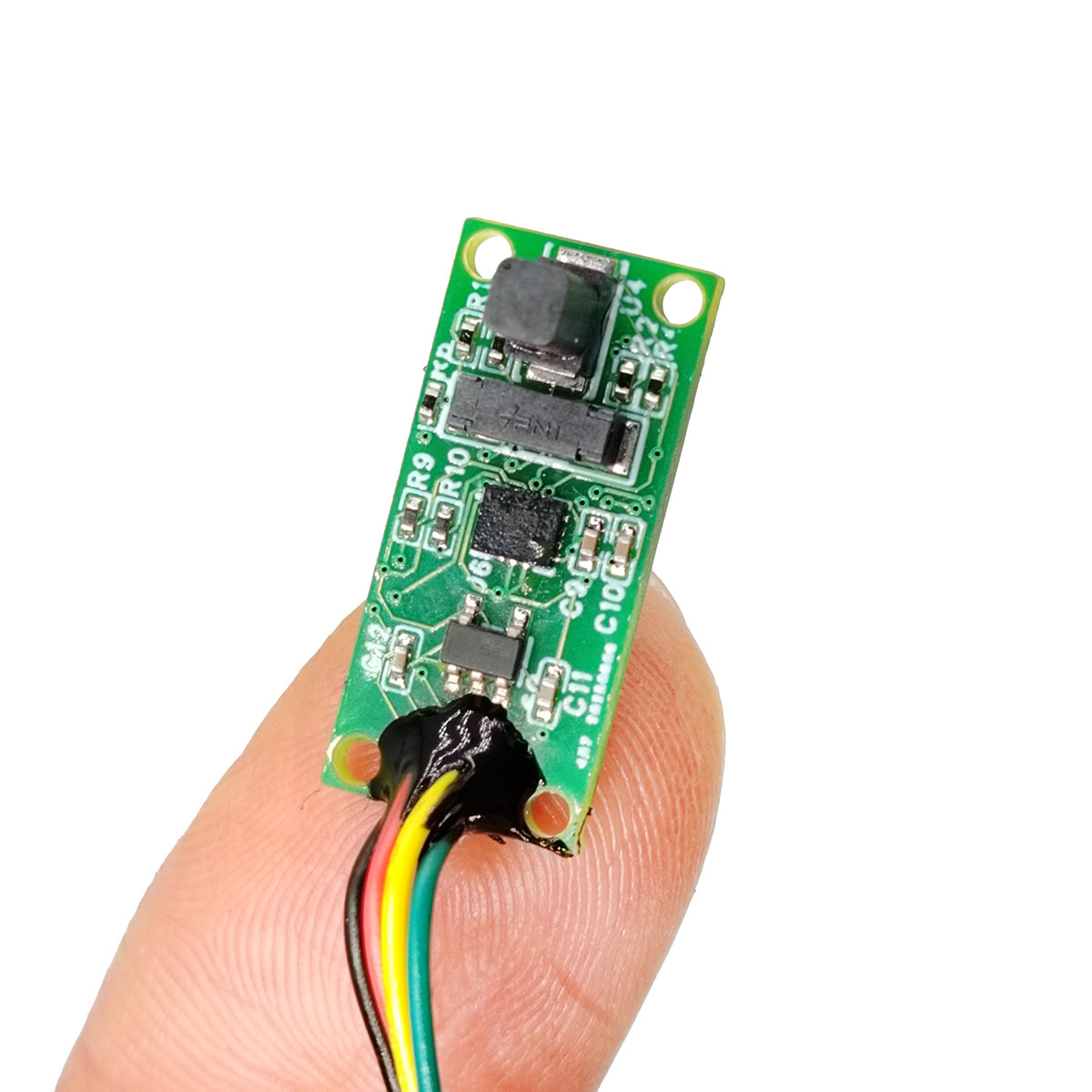

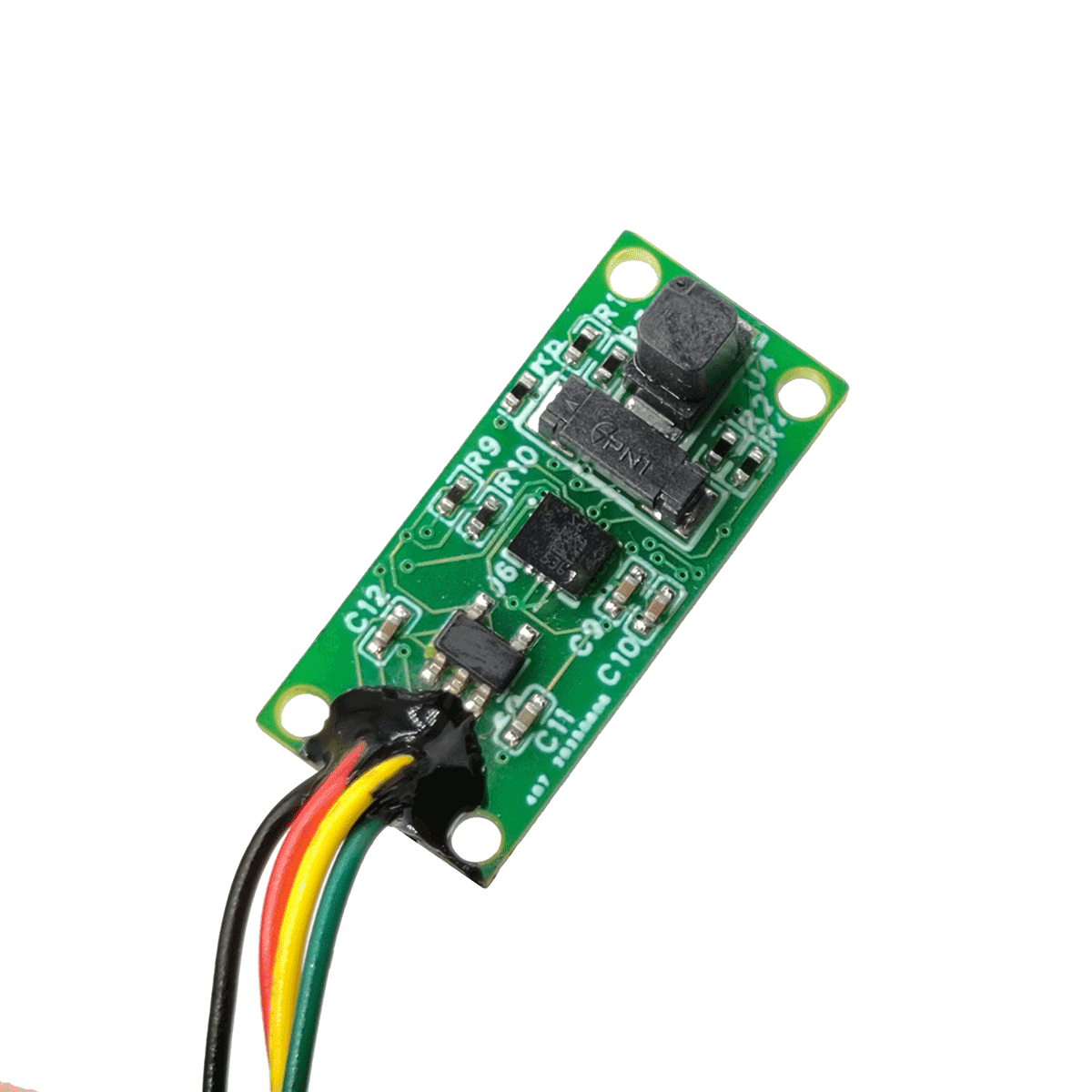

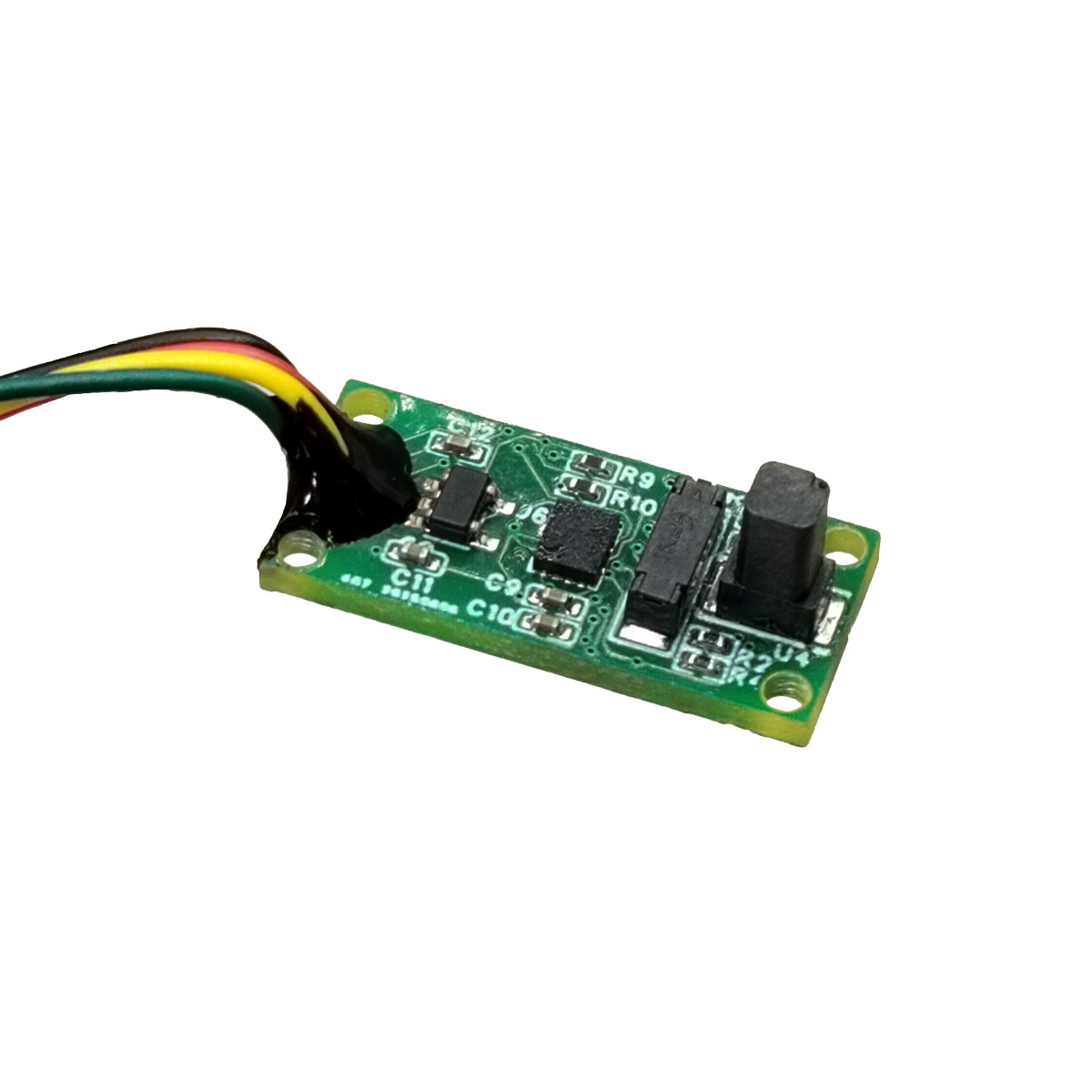

STA-HD807 elektronisk 3D-kompass i miniatyr integrerar en 3-axlig magnetisk sensor, 3-axlig accelerometer och mikroprocessor. Den har inbyggda algoritmer för att beräkna kurs-, stignings- och rullningsvinklar, och stöder kompensation och korrigering för både hårda och mjuka magnetiska störningar, vilket ger hög precision attitydmätning.

Skicka förfrågan

Produktbeskrivning

Det ger användarna tredimensionella vinkeldata, inklusive kurs, tonhöjd och rullning. Denna modul används i stor utsträckning inom flyg, marin navigering, borrundersökning, militär och andra områden som kräver högpresterande orientering och navigering.

Produktegenskaper

★Hög noggrannhet
Girnoggrannhet: 0,3°RMS (pitch≤40°).
Stignings-/rullningsvinkelnoggrannhet: 0,3°RMS (lutning<80°).
★ Kompakt storlek: Bar skiva - 20 mm×10 mm×8 mm (PCB-tjocklek: 1,6 mm)
★Användarvänlig mjuk/hård magnetisk kalibrering: Har mjuka/hårda magnetiska kalibreringsmöjligheter

Produktapplikationer

●Marin navigation & lantmäteri
●GPS integrerad navigering
●Infraröda bilder
●Laseravståndsmätare
●Oceanografiska undersökningsinstrument
●Obemannade flygfordon
●Handhållna teleskop

Prestandaparametrar

Parameter				Specifikation
Gråvinkel	Mätområde			0°~359,9°
	Noggrannhet	Plan kalibrering（\|Pitch\|≤10°）		＜0,3°(RMS)
		3D-kalibrering（\|Roll\|≤40°）		＜0,5°(RMS)
	Upplösning			0,01°
	Repeterbarhet			0,1°(RMS)
Lutningsvinkel	Mätområde	Tonhöjd		-90°~90°
		Rulla		-180°～180°
	Noggrannhet	Tonhöjd	\|Pitch\|≤80°	＜0,3°(RMS)
		Rulla	\|Rulla\|≤80°	＜0,3°(RMS)
	Upplösning			0,01°
	Repeterbarhet			0,1°(RMS)
Datauppdateringshastighet	≤10Hz

Elektrisk prestanda & mekaniska mått

Parameter	Specifikation
Matningsspänning	DC 5V~9V (Typiskt: 5V)
Driftström	26mA
Kommunikationsgränssnitt	TTL
Baudhastighet	300~115200（Standard: 115200）
Driftstemperatur	-20℃~60℃
Förvaringstemperatur	-55℃~80℃
Mått	22mm×10mm×8mm
Vikt	1,1 g
Anslutning	Kabelledningar

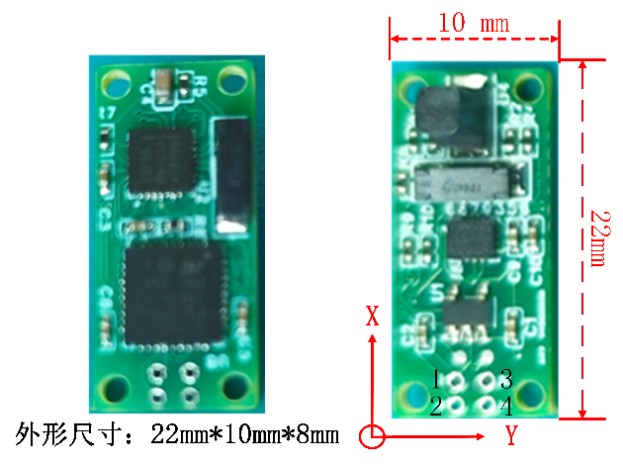

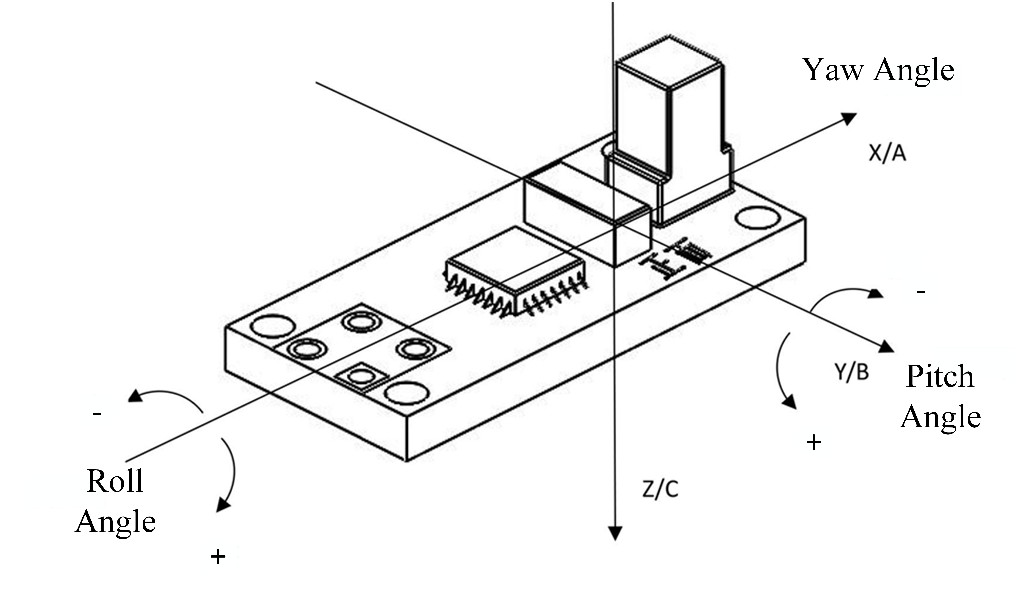

Dispositionsmått och gränssnittsdefinitioner

Pin nr.	Namn	Färg	Beskrivning
1	VCC	(Röd)	Strömförsörjning positiv
2	GND	(Svart)	Strömförsörjning negativ (jord)
3	RXD	（Blå/Gul）	Seriell kommunikationsmottagning (Rx), seriell kommunikationssändning (Tx) +3,3V TTL-nivå, standardbaudhastighet 115200
4	TXD	(Grön)

Kompassinstallation Miljökrav och rekommendationer

a) Innan du använder kompassen, rekommenderas det att utföra magnetfältskalibrering för att förbättra kursmätningsnoggrannheten. Om den magnetiska miljön förändras eller om mätnoggrannheten blir otillfredsställande, kalibrera om kompassen omgående. b) För optimal kursnoggrannhet, installera kompassen på en plattform så långt borta från magnetiska störningar som möjligt. Även om STA-HD-807 kan kalibrera för mjuka och hårda magnetiska störningar som finns på plattformen, kommer större störningar att resultera i sämre riktningsnoggrannhet efter kalibreringen.

c) Undvik att installera kompassen på plattformar eller i miljöer med alternerande magnetisk störning. Kompassen kan endast effektivt korrigera för statiska mjuka och hårda magnetiska störningar, inte alternerande magnetiska störningar. Välj därför en installationsplats så långt bort som möjligt från källor till alternerande magnetfält, såsom motorer, motorer, växelströmsledningar, transformatorer och olika elektromagnetiska brytare.

d) Kompassen kan inte utföra exakta mätningar på plattformar som utsätts för vibrationer, skakningar eller icke-stationära rörelser.
