Hög precision 3D elektronisk kompass

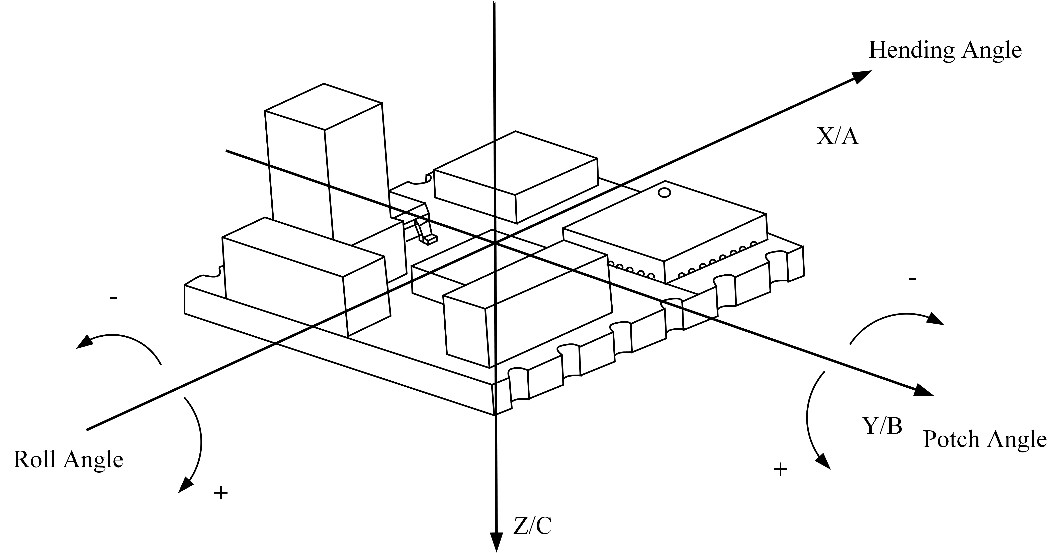

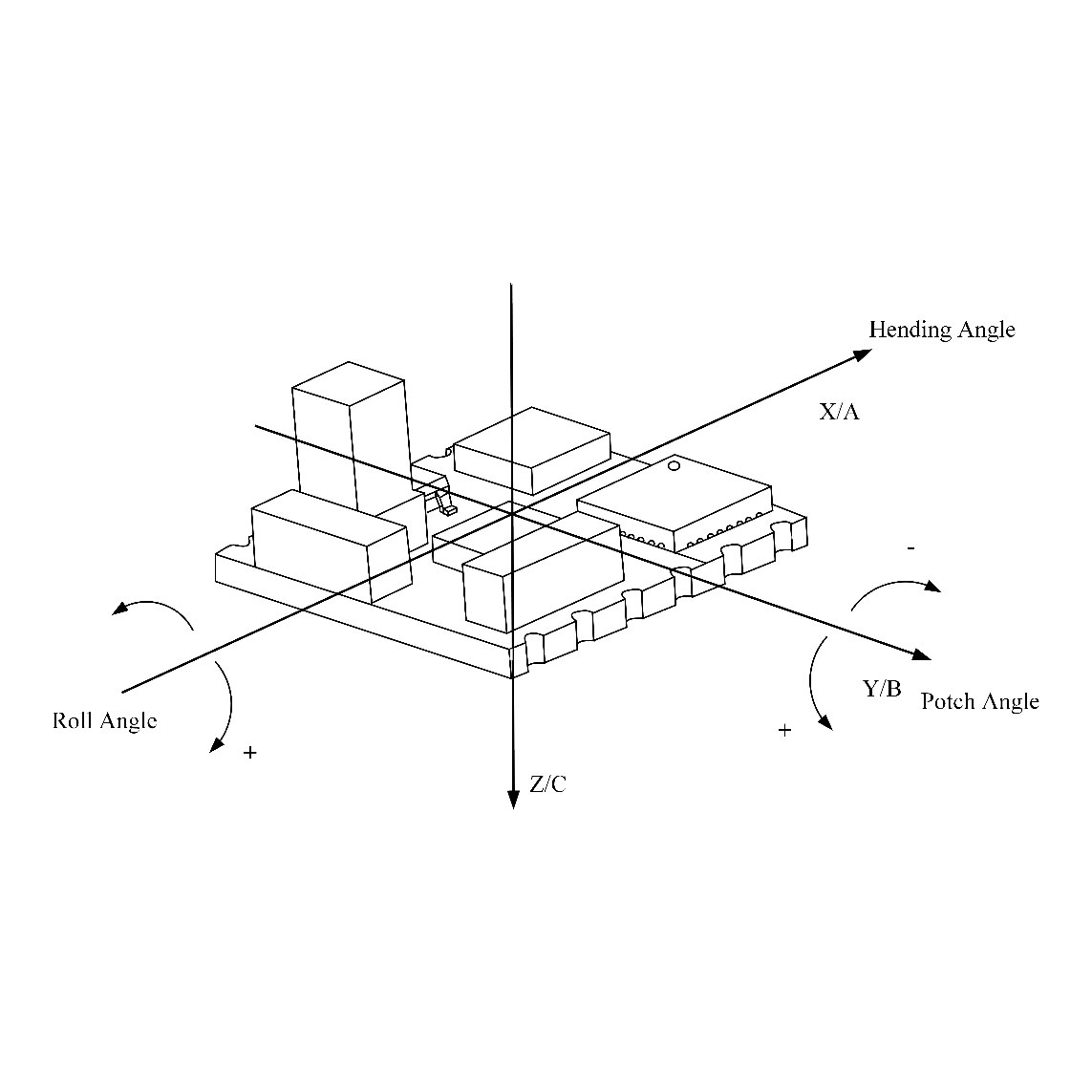

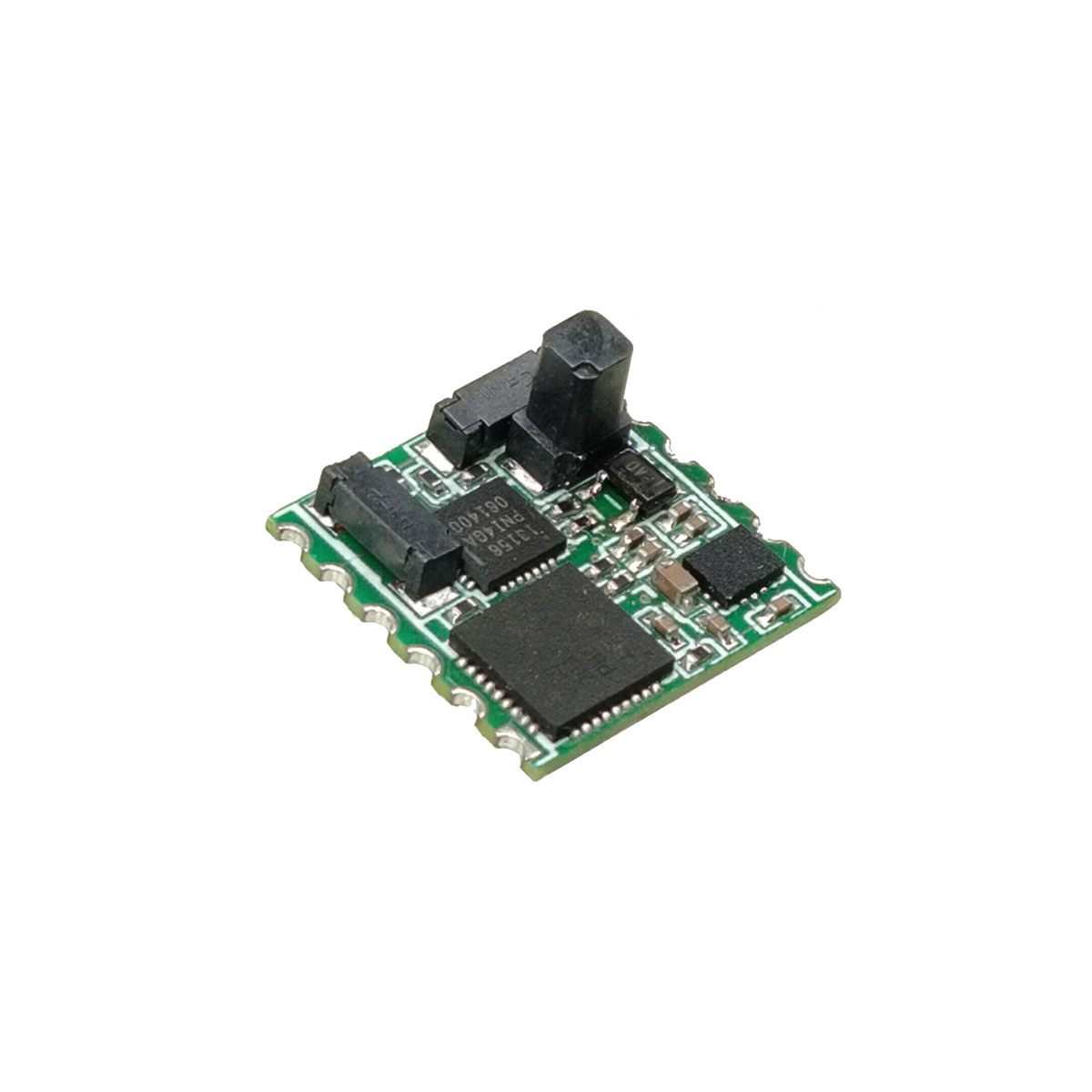

STA-HD-805 Mini 3D elektronisk kompass består av en 3-axlig magnetisk sensor, en 3-axlig accelerometer och en mikroprocessor. Den innehåller algoritmer för att beräkna stignings-, rullnings- och kursvinklar, och har kompensation och korrigering för mjuk/hård magnetisk interferens, vilket ger hög precision attitydmätning. Den matar ut tredimensionella vinkeldata: kurs, stigning och rullning. Det används ofta inom områden som kräver orientering och navigering, såsom flyg, sjöfart, borrmätning och militära tillämpningar.

Skicka förfrågan

Produktbeskrivning

★Hög noggrannhet
Kursnoggrannhet: 0,3°RMS (pitch≤40°).
Stignings-/rullningsvinkelnoggrannhet: 0,3°RMS (lutning<80°).

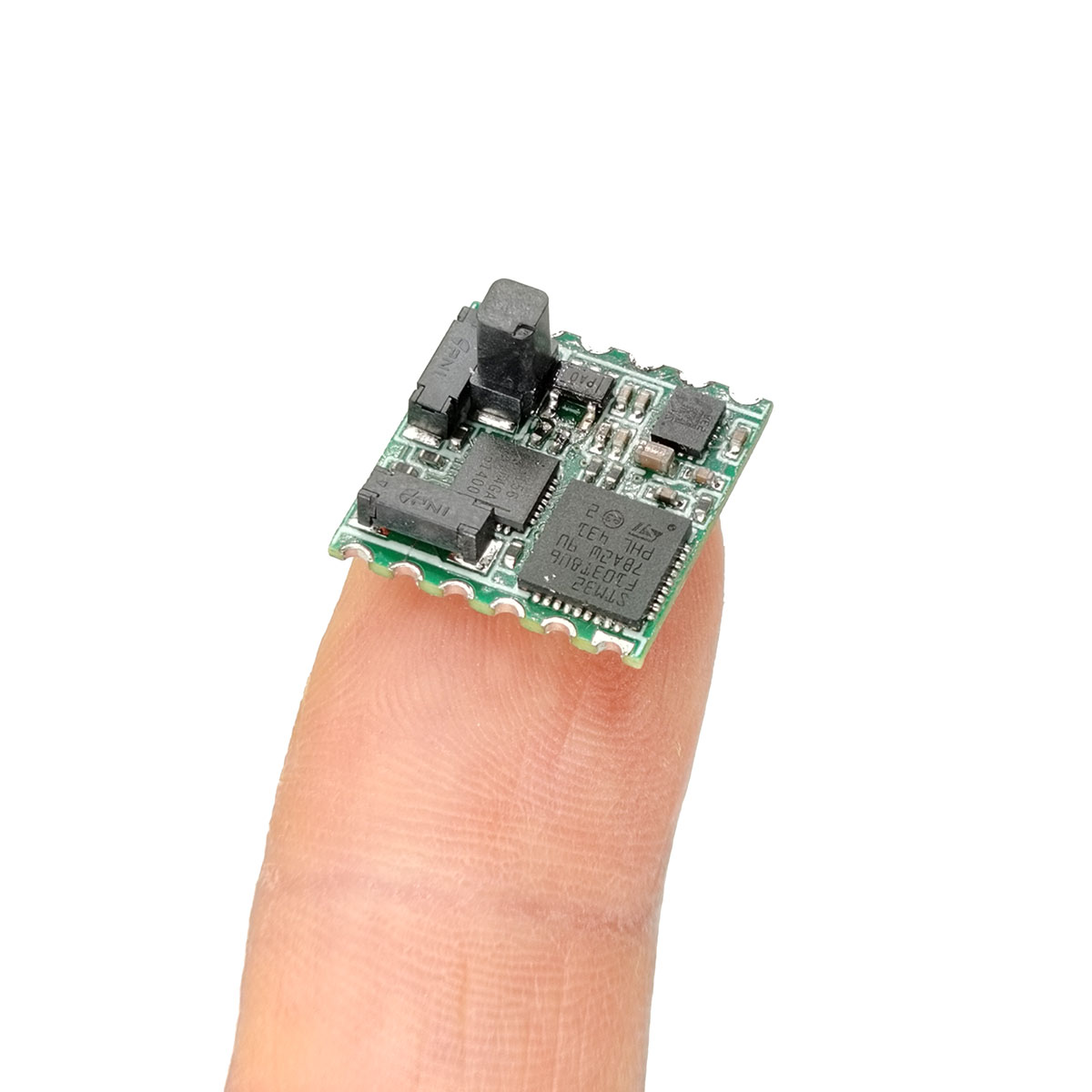

★Kompakt storlek: Bar bräda - 20mm×10mm×11mm
★Användarvänlig mjuk/hård magnetisk kalibrering: Har mjuka/hårda magnetiska kalibreringsmöjligheter

Produktapplikationer

●Marin navigation & lantmäteri
●GPS integrerad navigering
●Infraröda bilder
●Laseravståndsmätare
●Oceanografiska undersökningsinstrument
●Obemannade flygfordon
●Handhållna teleskop

Prestandaparametrar

Parameter				Specifikation
Kursvinkel	Mätområde			0°~359,9°
	Noggrannhet	Plan kalibrering（\|Pitch\|≤10°）		＜0,3°(RMS)
		3D-kalibrering（\|Roll\|≤40°）		＜0,5°(RMS)
	Upplösning			0,01°
	Repeterbarhet			0,1°(RMS)
Lutningsvinkel	Mätområde	Tonhöjd		-90°~90°
		Rulla		-180°～180°
	Noggrannhet	Tonhöjd	\|Pitch\|≤80°	＜0,3°(RMS)
		Rulla	\|Rulla\|≤80°	＜0,3°(RMS)
	Upplösning			0,01°
	Repeterbarhet			0,1°(RMS)
Datauppdateringshastighet	≤10Hz

Elektrisk prestanda & mekaniska mått

Parameter	Specifikation
Matningsspänning	DC 5V~9V (Typiskt: 5V)
Driftström	26mA
Kommunikationsgränssnitt	TTL
Baudhastighet	300~115200（Standard: 115200）
Driftstemperatur	-20℃~60℃
Förvaringstemperatur	-55℃~80℃
Mått	22mm×10mm×11mm
Vikt	1,1 g
Anslutning	Kabelledningar

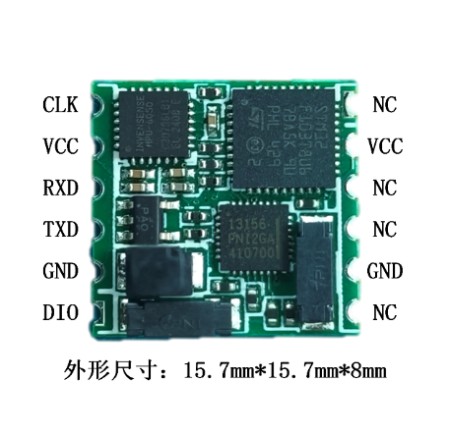

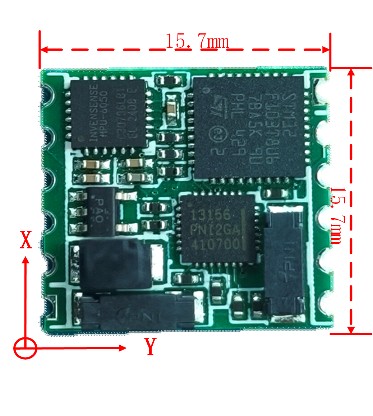

Dispositionsmått och gränssnittsdefinitioner

Kompassinstallation Miljökrav och rekommendationer

a) Innan du använder kompassen, rekommenderas det att utföra magnetfältskalibrering för att förbättra kursmätningsnoggrannheten. Om den magnetiska miljön förändras eller om mätnoggrannheten blir otillfredsställande, kalibrera om kompassen omgående. b) För optimal kursnoggrannhet, installera kompassen på en plattform så långt borta från magnetiska störningar som möjligt. Även om STA-HD-805 kan kalibrera för mjuka och hårda magnetiska störningar som finns på plattformen, kommer större störningar att resultera i sämre riktningsnoggrannhet efter kalibreringen.

c) Undvik att installera kompassen på plattformar eller i miljöer med alternerande magnetisk störning. Kompassen kan endast effektivt korrigera för statiska mjuka och hårda magnetiska störningar, inte alternerande magnetiska störningar. Välj därför en installationsplats så långt bort som möjligt från källor till alternerande magnetfält, såsom motorer, motorer, växelströmsledningar, transformatorer och olika elektromagnetiska brytare.

d) Kompassen kan inte utföra exakta mätningar på plattformar som utsätts för vibrationer, skakningar eller icke-stationära rörelser.
