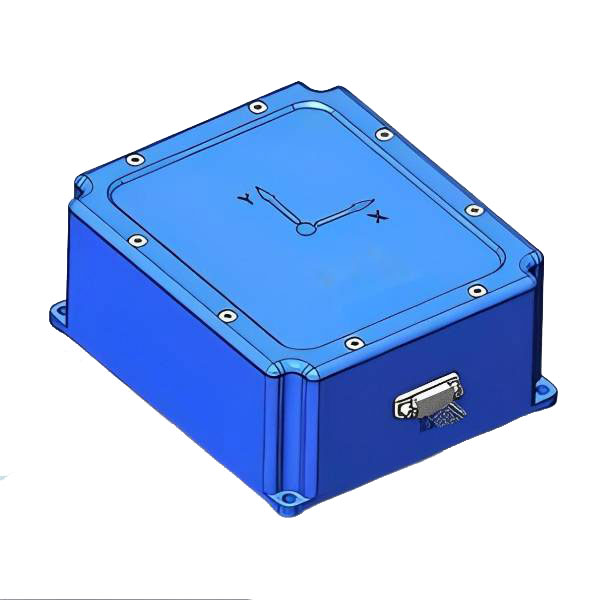

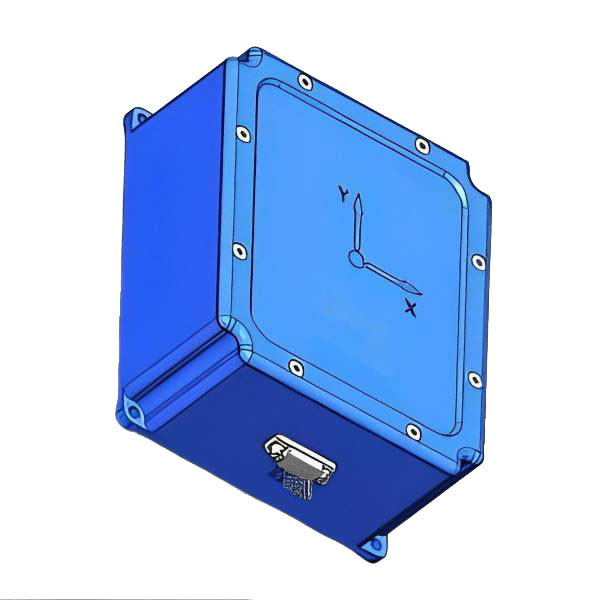

Fiberoptisk gyroskopmätningssystem
JIO-FOG100A Fiberoptic GyroScope-attitude-mätningssystem är ett triaxial av frihet attityd baserat på mikro-mekanisk teknik (MEMS) mätningssystem, inbyggd högpresterande mems-gyroskop och mems accelerometer, genom filtreringsalgoritmen beräknar tonhöjden, rullvinkeln och ledning av ängel på bäraren i verklig tid.
Modell:JIO-FOG100A
Skicka förfrågan
Produktbeskrivning
Valfritt matchad med en magnetometer för att uppnå högprecision norrupptäckt och utmatning av 3-axlig vinkelhastighet och 3-axlig acceleration används för rörelsekontroll.
JioPtics erbjuder en fullständig fiberoptisk Gyro -produktsvit som betjänar ett brett utbud av krav från taktisk till navigationsgrad.
Jioptics installation av fiberoptisk gyroskop för att ge enkla integrationsflexibilitet, och våra utvecklare verktygssats till snabb prototypning, inte bara uppfyller specifikationskraven, ger också högkvalitativ prestanda uppfyller efterfrågan från slutanvändare.
JioPtics erbjuder en fullständig fiberoptisk Gyro -produktsvit som betjänar ett brett utbud av krav från taktisk till navigationsgrad.
Jioptics installation av fiberoptisk gyroskop för att ge enkla integrationsflexibilitet, och våra utvecklare verktygssats till snabb prototypning, inte bara uppfyller specifikationskraven, ger också högkvalitativ prestanda uppfyller efterfrågan från slutanvändare.
Våra tjänster
Jioptics är ett professionellt och effektivt team. Ge OEM/ODM -tjänster åt dig, kontakta oss för att anpassa ditt exklusiva fiberoptiska gyroskop
Produktegenskaper
- bättre än 0,1 ° attitydnoggrannhet
- Attitydmätningsområde ± 90 °
- Driftstemperaturområde: -40 ~ 65 ℃
- Vibrationsmiljö: 10 ~ 2000Hz, 6G (RMS)
- Rika gränssnittstyper, stöd RS232, RS422, CAN och andra standardgränssnitt
- Vattentät tätningsdesign
- Attitydmätningsområde ± 90 °
- Driftstemperaturområde: -40 ~ 65 ℃
- Vibrationsmiljö: 10 ~ 2000Hz, 6G (RMS)
- Rika gränssnittstyper, stöd RS232, RS422, CAN och andra standardgränssnitt
- Vattentät tätningsdesign
Elektriska egenskaper
- Strömförsörjning: 5V (Typ.), Anpassningsbar bredspänningsingång 12 ~ 36V
- Nominell kraft: 0,5W (max)
-Rippel: 100 mV (topp-till-topp)
- Nominell kraft: 0,5W (max)
-Rippel: 100 mV (topp-till-topp)
Mekaniska dimensioner
Fiberoptiska gyroskopmätningssystem Tekniska parametrar
| Parameter | Testförhållanden | Typiskt värde | Maxvärde | Enhet |
| Dynamiskt mätområde |
|
|
450 | º / s |
| Noll förspänningstabilitet | Allan varians, z axel | 0.8 |
|
º/h |
| Allan varians, x-axel och y-axel | 1.6 |
|
º/h | |
| 10s genomsnitt, x, y axel (-40 ℃ ~+80 ℃, konstant temperatur) | 6 |
|
º/h | |
| 1s genomsnitt, x, y axel (-40 ℃ ~+80 ℃, konstant temperatur) | 9 |
|
º/h | |
| Nollförskjutning | Noll offsetområde | ± 0,2 |
|
º / s |
| Noll förspänning förändras över hela temperaturområdet | ± 0,06 |
|
º / s | |
| Start-till-start repeterbarhet | 0.006 |
|
º / s | |
| Dagliga startrepetition | 0.009 |
|
º / s | |
| Påverkan av linjär acceleration på noll förspänning | 0.002 |
|
º / s | |
| Påverkan av vibrationer på noll offset, förändringen före och efter vibrationer | 0.002 |
|
º / s | |
| Påverkan av vibrationer på noll offset, förändringen före vibrationer | 0.002 |
|
º / s | |
| Skalfaktor | Skalfaktor noggrannhet, z -axel | 0.3 |
|
% |
| Skalfaktor noggrannhet, x, y axel | 0.6 |
|
% | |
| Skalfaktor olinjäritet, z -axel | 0.01 |
|
%Fs | |
| Skalfaktor olinjäritet, x, y axel | 0.02 |
|
%Fs | |
| Vinkel slumpmässig promenad |
|
0.001 |
|
°/√HR |
| Bullerdensitet |
|
0.001 |
|
°/s/√hr |
| Upplösning |
|
3.052 × 10−7 |
|
º/s/lsb |
| Bandbredd |
|
200 |
|
HZ |
Accelerometerparametrar
| Parameter | Testförhållanden | Typiskt värde | Maxvärde | Enhet |
| Dynamiskt mätområde |
|
16 |
|
g |
| Noll förspänningstabilitet | Allanvarians | 0.03 |
|
mg |
| 10s genomsnitt (-40 ℃ ~+80 ℃, konstant temperatur) | 0.2 |
|
mg | |
| 1s genomsnitt (-40 ℃ ~+80 ℃, konstant temperatur) | 0..3 |
|
mg | |
| Nollförskjutning | Noll offsetområde | 5 |
|
mg |
| Noll offsetvariation (topp-till-topp) över hela temperaturområdet | 5 |
|
mg | |
| Start-till-start repeterbarhet | 0.5 |
|
mg | |
| Dagliga startrepetition | 0.8 |
|
mg | |
| Noll förspänningstemperaturkoefficient | 0.05 | 0.1 | mg/℃ | |
| Skalfaktor | Skalfaktor noggrannhet | 0.5 |
|
% |
| Ojämlikhet i skalfaktor | 0.1 |
|
%Fs | |
| Hastighet slumpmässig promenad |
|
0.029 |
|
m/s/√hr |
| Bullerdensitet |
|
0.025 |
|
mg/√Hz |
| Upplösning |
|
1.221 × 10−8 |
|
g/lsb |
| Bandbredd |
|
200 |
|
HZ |
Magnetometerparametrar (valfritt)
| Parameter | Testförhållanden | Typiskt värde | Maxvärde | Enhet |
| Dynamiskt mätområde |
|
2.5 |
|
gauss |
| Nollförskjutning | Icke-magnetisk miljö | 15 |
|
mgauss |
Rubrik noggrannhet
| Parameter | Testförhållanden | Typiskt värde | Maxvärde | Enhet |
| Magnetisk rubriknoggrannhet |
|
0.5 |
|
° |
Horisontell attityd noggrannhet
| Parameter | Testförhållanden | Typiskt värde | Maxvärde | Enhet |
| Tonhöjdsnoggrannhet |
|
0.1 |
|
° |
| Rullvinkelnoggrannhet |
|
0.1 |
|
° |
