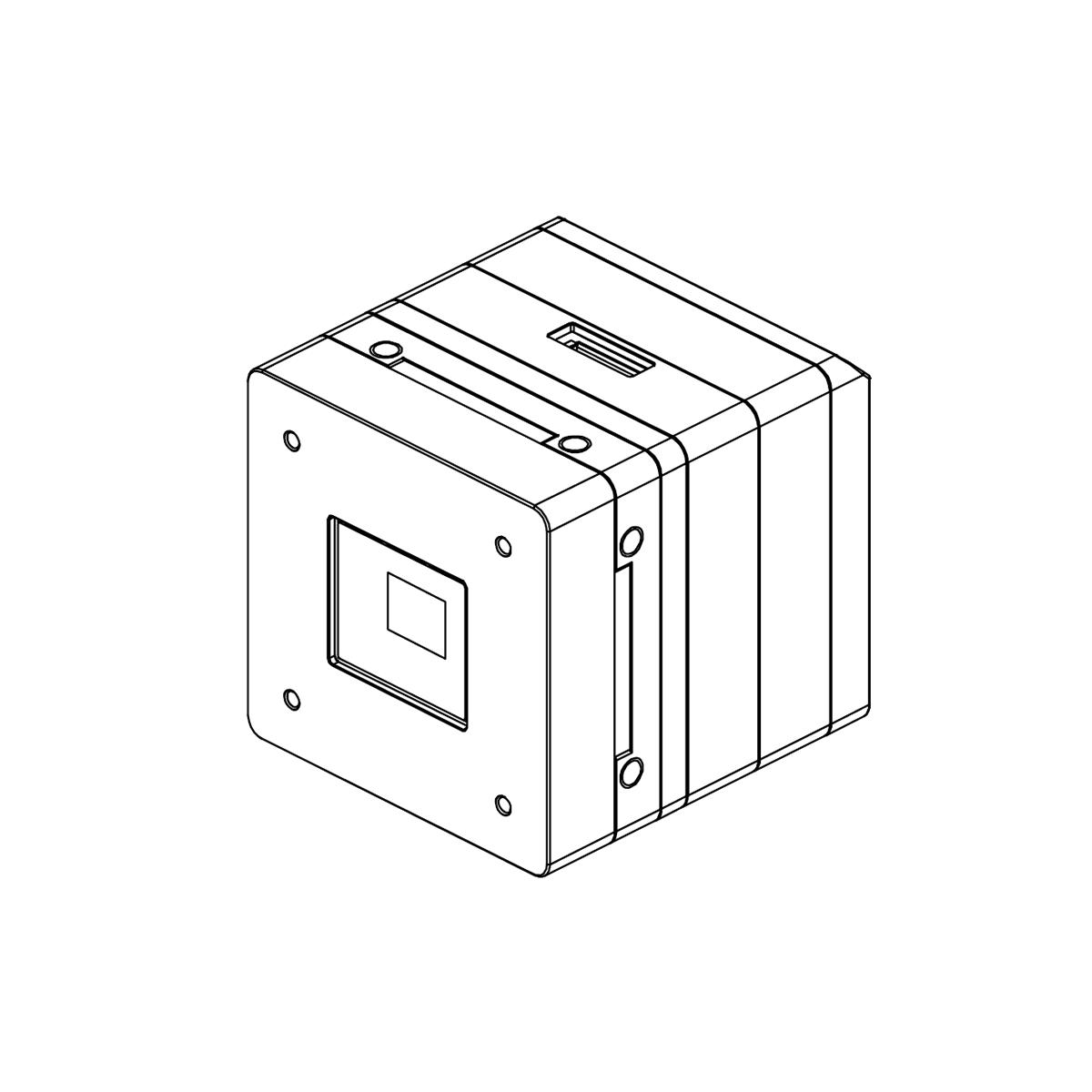

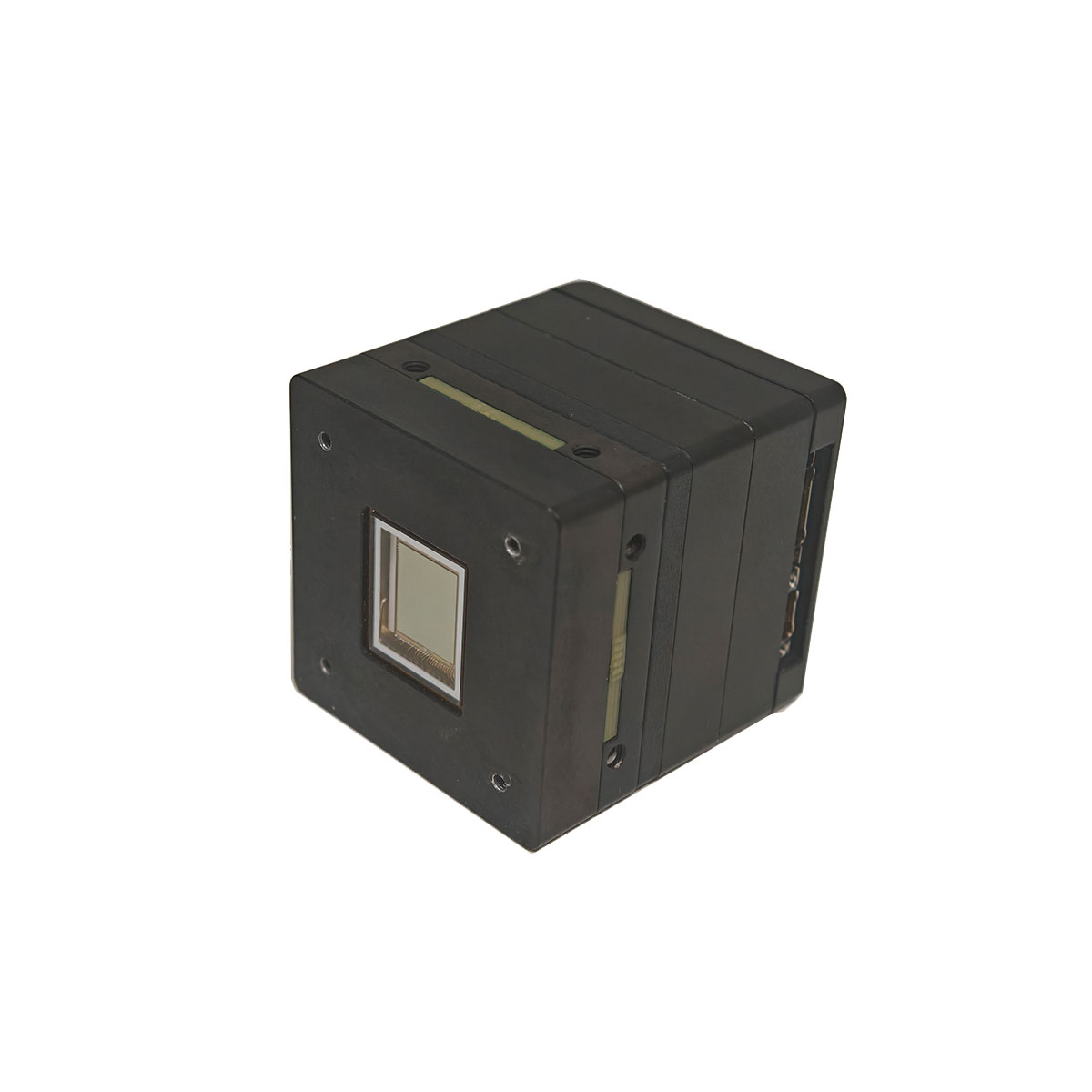

Mini 640×512 SWIR InGaAs-kameror
STA-G640SW-IGA Mini-typ av infraröd bildmodul är baserad på 640×512 SW infraröd detektor och är kompatibel med de flesta liknande typer av IR-detektorer. Det kan omvandla den infraröda strålningen till visualiserad bild. Rika funktioner och gränssnitt, kompakt storlek och låg strömförbrukning gör det enkelt att använda för systemintegration och sekundär utveckling. Det används i olika applikationer inom säkerhet och övervakning, gränspatrullering, UAV-last och FoU.
Skicka förfrågan
Produktbeskrivning
Huvudfunktionerna och specifikationerna är som nedan
| Modell | STA-G640SW-IGA |
| Bildupplösning | 640×512 |
| Tonhöjdsstorlek | 15 um |
| Spektralområde | 0,8~1,7 µm |
| Mått | 40 mm×40 mm×43,1 mm |
| Vikt | ≤ 0,3 kg |
| Bildhastighet för bildutmatning | 50 Hz (standard) |
| Videoutgångsgränssnitt | Camera Link/SDI (digital), andra kan anpassas |
| Bildutgångstyp | 8-bitars (standard) eller 14-bitars valbar |
| Energiförbrukning | ≤5W (steady-state) |
| Bildpolaritet | White Hot/ Black Hot/pseudo-färg |
| Digital detaljförbättring | |
| Bildkontrastförbättring | |
| Bildfiltrering och brusreducering | |
| Bildintegration | Auto/manuell Ändring av integrationstiden |
| Intern synkronisering eller extern synkronisering | |
| Enkel- och tvåpunkts NUC, korrigeringsparametrarna kan fixas | |
| Automatisk/manuell ersättning av döda pixlar | |
| Ger testbilder, såsom grånivågradient, randmål och schackbräde | |
| Bildrullning, spegling, frysning och digital zoomning | |
| Hårkors överlägg/ta bort | |
| Driftstemperatur | -40~+60℃ |
| Förvaringstemperatur | -55~+70℃ |
| Fuktighet | 0%~80%RH |
| Gränssnitt och strömförsörjning | |
| Digital videoutgång | CameraLink@8bit/CameraLink@14bit, SDI |
| SDI-videoutgång | 720P@50Hz, Effektiv skärmupplösning 640×512. |
| Kommunikationsgränssnitt | RS422 |
| Extern synkronisering | RS422 |
| Strömförsörjning | 12V DC (nominell) |
Obs: SWIR-kameror kan anpassas. Om parametrar behöver justeras, kontakta Jioptics-teamet.
Drag
Image Output Gating
Image Output Gating
Modulen tillhandahåller funktionen för online-grindning på realtids-IR-bilden och testbilder. De analoga och digitala videogränssnitten ändras synkront med bildutgången. Denna funktion är också anpassningsbar.

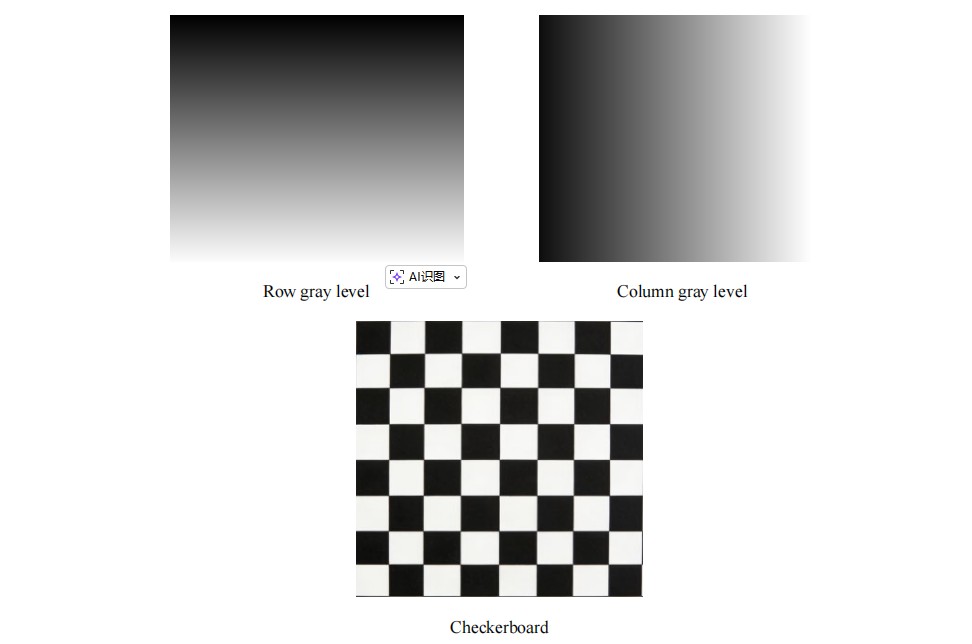

Det finns 7 typer av testbilder, inklusive rad grå nivå och dess dynamiska karta, kolumn grå nivå och dess dynamiska karta, rad 5 kvadratmål och dess dynamiska karta, kolumn 5 kvadratmål och dess dynamiska karta, och även schackbräde.
Elektriska gränssnitt
Anslutningsdefinition
Anslutningsdefinition
Anslutningsdefinitionen och ledningsinstruktionerna är som nedan,
1) typnamn: J63A-2F2-025-231-TH, matchande kontakt: J63A-212-025-161-JC1. Definitionen enligt nedan,
1) typnamn: J63A-2F2-025-231-TH, matchande kontakt: J63A-212-025-161-JC1. Definitionen enligt nedan,
| Stift | Signal | Försiktighetsåtgärder | Anmärkning |
| 1 | GND |
|
GND |
| 13 | GND | ||
| 25 | GND | ||
| 8 | CL_X3_P | Twisted Pair | Camera Link Channel 3 |
| 20 | CL_X3_N | ||
| 9 | CL_XCLK_P | Twisted Pair | Kameralänk CLK |
| 21 | CL_ XCLK _N | ||
| 10 | CL_X2_P | Twisted Pair | Camera Link Channel 2 |
| 22 | CL_X2_N | ||
| 11 | CL_X1_P | Twisted Pair | Kameralänk kanal 1 |
| 23 | CL_X1_N | ||
| 12 | CL_X0_P | Twisted Pair | Camera Link Channel 0 |
| 24 | CL_X0_N | ||
| 2 | NC | NC |
|
| 14 | NC | NC |
|
| 3 | NC | NC |
|
| 15 | NC | NC |
|
| 4 | NC | NC |
|
| 16 | NC | NC |
|
| 5 | NC | NC |
|
| 17 | NC | NC |
|
| 6 | NC | NC |
|
| 18 | NC | NC |
|
| 7 | NC | NC |
|
| 19 | NC | NC |
|
2) typnamn: J63A-2F2-015-231-TH, matchande kontakt: J63A-212-015-161-JC1. Definitionen enligt nedan,
| Stift | Signal | Försiktighetsåtgärder | Anmärkning |
| 1 | PGND | Twisted Pair | PGND |
| 2 | PGND | ||
| 4 | POWER_ 12V | POWER+ | |
| 11 | POWER_ 12V | ||
| 9 | Reserv -PGND | Twisted Pair | Boka |
| 10 | Reserv -POWER_ 12V | ||
| 3 | Esync_422Output+ | Twisted Pair | Extern synkronisering, 422 utgång |
| 12 | Esync_422Output- | ||
| 5 | Esync_422Input+ | Twisted Pair | Extern synkronisering, 422 ingång |
| 14 | Esync_422Input- | ||
| 6 | RS422 TXD- | Twisted Pair | IR RS422-utgång |
| 13 | RS422 TXD+ | ||
| 8 | RS422 RXD- | Twisted Pair | IR RS422-ingång |
| 15 | RS422 RXD+ | ||
| 7 | GND | NC |
|
3)SDI-kontakt: PP5, Typnamn: MMCX_KWHD. Definitionen enligt nedan,
| Stift | Signal | Anmärkning |
| 1 | SDI | Signal |
| 2 , 3 , 4 , 5 | AGND | GND |

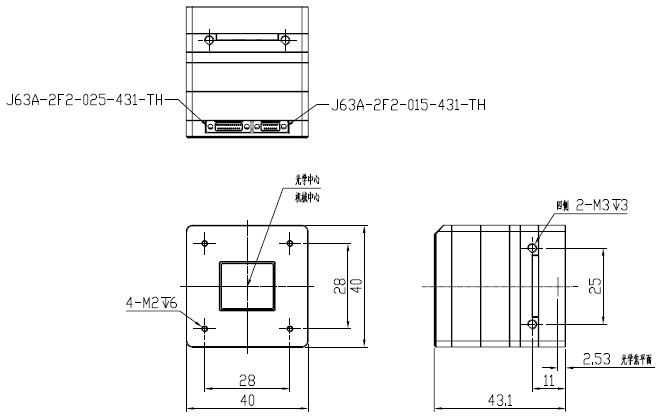

Mått
Kamera medföljer
| SW infraröd detektor | 1 st |
| Extern hamnstyrelse | 1 st |
| DB styrelse | 1 st |
| AD styrelse | 1 st |
| Detektorgränssnittskort | 1 st |
| Interna anslutningskablar | 1 set |
