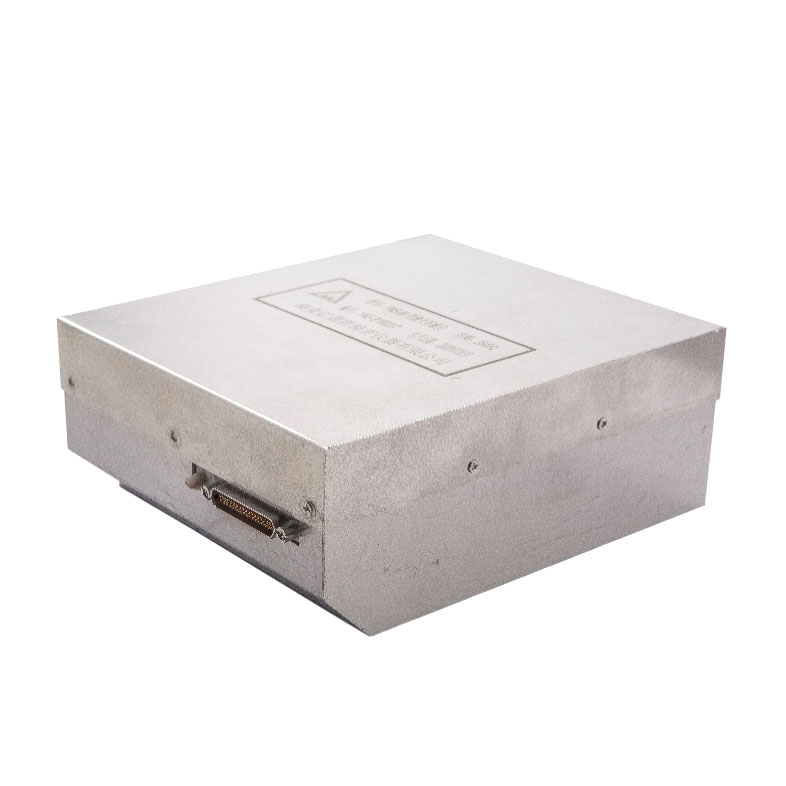

Ring Laser Gyroscope - Jio90
Ring Laser GyroScope-JIO90 är en högprecision Digital dubbelfrekvensmaskin som skakar lasergyro som produceras av vårt företag. Det har fördelarna med hög precision, enkel strömförsörjning, hög integration och digital produktion. Den kan mäta den vinkelrörelsen hos bärarvågen runt den känsliga axeln och mata ut två kvadraturfyrkantiga vågor. Det kan användas i stor utsträckning i integrationen av positionering/navigering, övervakning/rekognosering, brandkontroll och flygkontroll av missiler och deras transportraketer, flygplan, obemannade flygfordon, fartyg, fartyg, pansarfordon och andra fält.
Modell:JIO90-RLG
Skicka förfrågan
Produktbeskrivning
Ring Laser Gyroscope - JIO90 finns i A-, B- och C -modeller för att tillgodose dina olika behov.
Funktioner
Mät rotationsvinkeln runt dess känsliga axel och mata ut två ortogonala kvadratvågor som innehåller rotationsinformation.
Prestanda
JIO50 -Typ lasergyroskop visas i tabell 1
Tabell 1 Huvudtekniska indikatorer för gyro
Tabell 1 Huvudtekniska indikatorer för gyro
| Serienummer | Parameter | Enhet | Premie | Klass A | Betyg | Klass C | Anmärkning |
| 1 | Nollförspänning | °/h | ≤0.3 | / | |||
| 2 | förspänning | °/h | ≤1 ‰ | ≤3 ‰ | ≤4 ‰ | ≤5 ‰ | 100s, 1c |
| 3 | Noll förspänning repeterbarhet | °/h | ≤1 ‰ | ≤2 ‰ | ≤3 ‰ | 1s | |
| 4 | slumpmässig promenadkoefficient | ° / H1 / 2 | ≤0,4 ‰ | ≤0,6 ‰ | ≤0,7 ‰ | ≤1 ‰ | / |
| 5 | Skalfaktor | "/puls | 1.865 |
|
|||
| 6 | Ojämlikhet i skalfaktor | ppm | ≤1 | / | |||
| 7 | Skalfaktor repeterbarhet | ppm | ≤1 | 1s | |||
| 8 | Magnetisk känslighet | °/(H · GS) | ≤1,5 ‰ | ≤2 ‰ |
|
|
/ |
| 9 | Maximal ingångsvinkelhastighet | °/s | ≥400 |
|
|
|
/ |
Miljöanpassningsbarhet
a) Arbetstemperatur: -40 ℃ ~ + 65 ℃
b) Lagringstemperatur: -45 ℃ ~ + 85 ℃
c) vibrationer: 9,6 g totalt;
d) chock: 30 g/11ms (halvsus) eller 75 g/6ms (halvsus);
e) Lågtryck: 5000 m över havet.
b) Lagringstemperatur: -45 ℃ ~ + 85 ℃
c) vibrationer: 9,6 g totalt;
d) chock: 30 g/11ms (halvsus) eller 75 g/6ms (halvsus);
e) Lågtryck: 5000 m över havet.
| Frekvens (Hz) | 10 | 100 | 200 | 300 | 400 | 500 | 800 | 2000 |
| Kraftspektraltäthet (G 2 /Hz) | 0.1 | 0.6 | 0.2 | 0.06 | 0.04 | 0.02 | 0.005 | -6dB |
Strömförsörjning och elektriskt gränssnitt
a) Strömförsörjning
Typ: ± 5V, +15V
Krav: +5V - Aktuell 180mA, stabilitet ± 50mV, Ripple <50mV
-5V - Aktuell 60mA, stabilitet ± 50mV, Ripple <50mV
+15V - nuvarande 240mA, stabilitet ± 100 mV, krusning <100mV
b) Strömförbrukning: <6w
c) Elektriskt gränssnittstyp: J30JM-37ZK
d) Interface Definition: Definitionen av elektriska gränssnittsstift visas i tabell 2.
Typ: ± 5V, +15V
Krav: +5V - Aktuell 180mA, stabilitet ± 50mV, Ripple <50mV
-5V - Aktuell 60mA, stabilitet ± 50mV, Ripple <50mV
+15V - nuvarande 240mA, stabilitet ± 100 mV, krusning <100mV
b) Strömförbrukning: <6w
c) Elektriskt gränssnittstyp: J30JM-37ZK
d) Interface Definition: Definitionen av elektriska gränssnittsstift visas i tabell 2.
Tabell 2 Elektriskt gränssnittsdefinitionstabell
| Stift serienummer |
Definition | Anmärkning | Stift serienummer |
Definition | Anmärkning |
| 1 | Nc | noll | / | / | / |
| 2 | Gard | signalplats | 20 | Nc | noll |
| 3 | Nc | noll | tjugo | Nc | noll |
| 4 | Nc | noll | tjugotvå | Nc | noll |
| 5 | Nc | noll | tjugo tre | Nc | noll |
| 6 | Håll dig själv | / | tjugofyra | Nc | noll |
| 7 | Nc | noll | 25 | Håll dig själv | / |
| 8 | Håll dig själv | / | 26 | Nc | noll |
| 9 | Cos | Fyrkantig vågutgångssignal 2 TTL -nivå |
27 | Cos | Square Wave Output Signal 2 TTL -nivå |
| 10 | Gard | signalplats | 28 | Gard | signalplats |
| 11 | SYND | Fyrkantig vågutgångssignal 1 TTL -nivå |
29 | SYND | Square Wave Output Signal 1 TTL -nivå |
| 12 | T1 | Platinresistens 1 | 30 | T2 | Platinresistens 2 |
| 13 | T3 | Platinresistenstermometer 3 | 31 | T4 | Platinresistens 4 |
| 14 | Tom | 4 Platinemotstånd Vanliga terminaler | 32 | Tom | 4 Platinemotstånd Vanliga terminaler |
| 15 | Gard | +5V, -5V Power Ground | 33 | Gard | +5V, -5V Power Ground |
| 16 | +5v | ströminmatning | 34 | +5v | ströminmatning |
| 17 | +15V | ströminmatning | 35 | +15V | ströminmatning |
| 18 | 15VGND | +15V Power Ground | 36 | 15VGND | +15V Power Ground |
| 19 | -5V | ströminmatning | 37 | -5V | ströminmatning |
| Obs: Platinumresistensmodellen är PT1000 | |||||
Utseende och mekaniskt gränssnitt
a) Vikt: ≤ 1,8 kg
b) Form och mekaniskt gränssnitt: Som visas i figur 1.
b) Form och mekaniskt gränssnitt: Som visas i figur 1.
