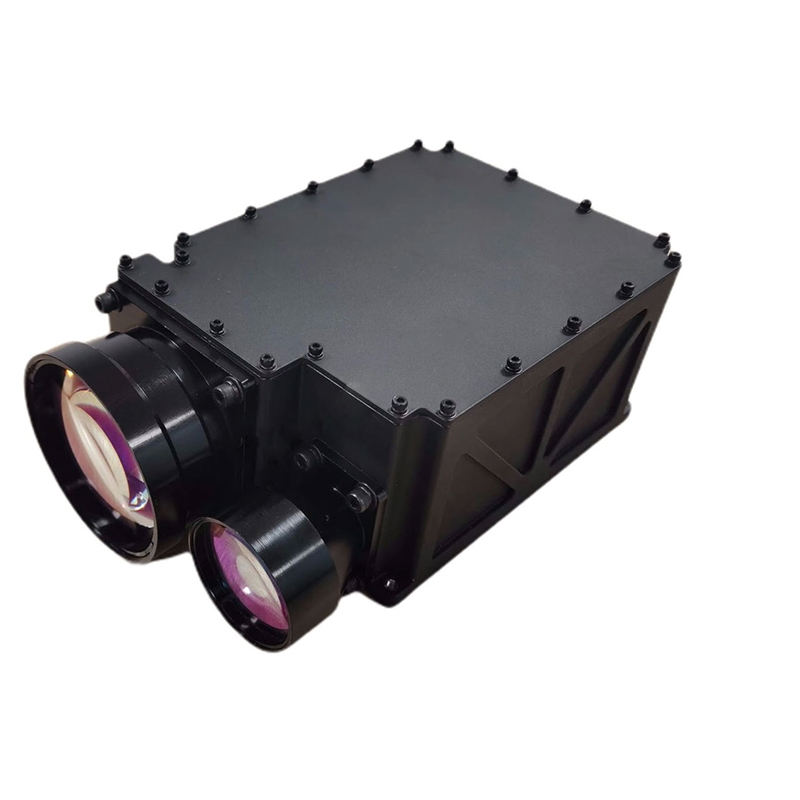

15 km avståndsmätarmodul
M0815X-laseravståndsmätarmodulen är en militär pulslaseravståndsmätare designad för tillämpningsscenarier som flygplan, obemannade luftfarkoster, stridsvagnar och flygvapen. Den har liten storlek, låg vikt, låg strömförbrukning, stabil prestanda, långt mätavstånd och lång livslängd, säkerhet för mänskliga ögat och andra fördelar, JIOPTICS® är en viktig teknisk utrustning för att förbättra produktens inriktningsnoggrannhet. Välkommen att köpa 15km Range Finder Module från oss.
Avståndsräckvidd: sikten är inte mindre än 10 km under allmänna synförhållanden, diffus reflektans är 0,3 för fordon (2,3 mX2,3 m mål), avståndsavstånd ⥠8000 m; Sikten är inte mindre än 20 km under allmänna siktförhållanden, för fordon (2,3 mX2,3 m mål), 0,3 mål för diffus reflektans, avståndsavstånd ⥠15 000 m;
Modell:M0815X
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
JIOPTIK
| Artikel |
teknisk parameter |
Instruktion |
| Arbetsvåglängd |
1535±5nm |
|
| Rangeringsförmåga |
50-15 km |
|
| Spännvidd |
50m~8km |
2,3 m×2,3 m fordonsmål, 0,3 diffus reflektans, sikt â¥10 km; |
| 50m~15km |
Energiintensitet ⥠20 km, 0,3 stort reflektivitetsmål; |
|
| Varierande noggrannhet |
±2m |
3δ |
| Avståndsfrekvens |
1~10Hz justerbar |
|
| Noggrannhetsgrad |
⥠98 % |
|
| Divergensvinkel |
⤠0,5 mrad |
|
| Mottagande kaliber |
40 mm |
|
| Kommunikationsgränssnitt |
RS422 |
|
| Spänning |
DC18~32V |
|
| Arbetsenergiförbrukning |
â¤1,2W(@1hz) |
Normal temperaturtest |
|
|
â¤0,5W |
Normal temperaturtest |
| Storlek |
â¤79mm×66mm×46mm |
|
| Vikt |
⤠120 g |
|
Strukturinstallationsgränssnitt
Externt gränssnitt
| Kontaktmodell: MDC1-15SW1 |
|||
| Pinkod |
Definition |
Fungera |
Anmärkning |
|
1 |
VEE |
positiv effekt |
DC9-36V |
|
2 |
GND |
strömingång jord |
|
|
3 |
RS422_T/R |
RS485 /RS422 |
|
|
4 |
RS422_T/R- |
RS485 /RS422 |
|
|
5 |
RS422_RXD- |
RS422 tar emot negativ |
|
|
6 |
RS422_RXD |
RS422 tar emot positivt |
|
|
7 |
RS232-TX |
RS232 skicka |
|
|
8 |
RS232-RX |
RS232 tar över |
|
|
9 |
TTL-TX |
TTL skicka |
3,3V |
|
10 |
TTL-RX |
TTL tar över |
3,3V |
|
11 |
GND |
plats för kommunikation |
|
|
12 |
NC |
Alternativ |
|
|
13 |
NC |
Alternativ |
|
|
14 |
NC |
Alternativ |
|
|
15 |
NC |
Alternativ |
|
Miljöanpassningsförmåga
a) arbetstemperaturï¼-40âï½ 60âã
b) Förvaringstemperaturï¼-45âï½ 70âã
C) Slumpmässig vibration: 15½2000Hz, 3 riktningar. De specifika testbetingelserna visas i tabell
b) Förvaringstemperaturï¼-45âï½ 70âã
C) Slumpmässig vibration: 15½2000Hz, 3 riktningar. De specifika testbetingelserna visas i tabell
Tabell 1 Slumpmässiga vibrationstestförhållanden
| Serienummer |
Frekvensområde (Hz) |
Acceleration spektral densitet (g2/Hz) |
Vibrationstid (min) |
|
1 |
15½190 |
0.01 |
Vibrationer åt alla håll 15 min |
|
2 |
190½210 |
0.1 |
|
|
3 |
210ï½380 |
0.01 |
|
|
4 |
380ï½420 |
0.025 |
|
|
5 |
420½2000 |
0.01 |
OEM/ODM-moduler och skräddarsydda lösningar
M0815X är designad för systemintegratörer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.
Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.
Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.
Beräkning av avståndsförmåga
(1)Mål och tillståndskrav
Sikt⥠10 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmågaâ¥8 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ¥50kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 40mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt
: Sändningseffekt för laseravståndsmätare (50kw)
: Sändningstransmittans(0,9)
: Mottagningssändning(0,8)
: Optiskt mottagningsområde (40 mm mottagning
: Effektivt reflektionsområde för mål(5.29ã¡)
: Målreflektivitet(0,3)
: Atmosfärsdämpningskoefficient(0,16)
: Sikt (enligt testförhållanden)
: Avstånd till mål
Så länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 10 km sikt med 10 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför, under förhållanden med 8 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 9~10 km (kan vara nära eller mindre än 10 km).
Sikt⥠10 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmågaâ¥8 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ¥50kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 40mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt: Sändningseffekt för laseravståndsmätare (50kw): Sändningstransmittans(0,9): Mottagningssändning(0,8): Optiskt mottagningsområde (40 mm mottagning: Effektivt reflektionsområde för mål(5.29ã¡): Målreflektivitet(0,3): Atmosfärsdämpningskoefficient(0,16): Sikt (enligt testförhållanden): Avstånd till målSå länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 10 km sikt med 10 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför, under förhållanden med 8 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 9~10 km (kan vara nära eller mindre än 10 km).
