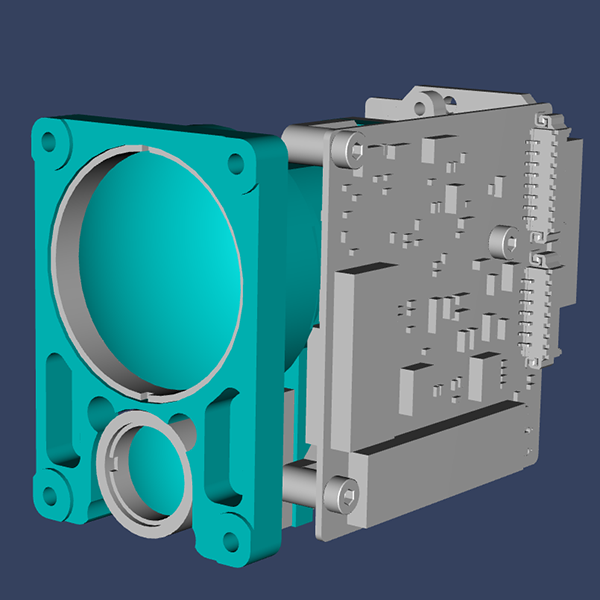

8 km laseravståndsmätarmodul

Miniatyrlaseravståndsmätarmodulen är en militär pulslaseravståndsmätare designad för applikationsscenarier som flygplan, obemannade flygfarkoster, stridsvagnar och flygvapen. Den har liten storlek, låg vikt, låg strömförbrukning, stabil prestanda, långt mätavstånd och lång livslängd, säkerhet för mänskliga ögat och andra fördelar, JIOPTICS® är en viktig teknisk utrustning för att förbättra produktens inriktningsnoggrannhet. Välkommen att köpa 8km Laser Range Finder Module från oss.

Räckvidd: sikten är inte mindre än 5 km under allmänna siktförhållanden, diffus reflektans är 0,3 för fordon (2,3 mX2,3 m mål), avståndsavstånd â¥ 4000m; Sikten är inte mindre än 10 km under allmänna siktförhållanden, för fordon (2,3 mX2,3 m mål), 0,3 mål för diffus reflektans, avståndsavstånd â¥ 8000m;

Modell:M0408X

Skicka förfrågan PDF-nedladdning

Gradering: 5.0

(Betygsräkning: 1)

Produktbeskrivning

JIOPTIK

Artikel	Teknisk parameter	Instruktion
Arbetsvåglängd	1535±5nm
Rangeringsförmåga	50m~8km
Spännvidd	50m~4km	2,3m×2,3m fordonsmål, 0,3 diffus reflektans, synlighet â¥5km;
Spännvidd	50m~8km	Energiintensitet â¥10 km, 0,3 stort reflektivitetsmål;
Varierande noggrannhet	±2m	3Î´
Avståndsfrekvens	1 ~ 10 Hz är justerbar
Noggrannhetsgrad	â¥ 98 %
Divergensvinkel	â¤ 0,5 mrad
Mottagande kaliber	25 mm
Kommunikationsgränssnitt	422ã485ã232ãTTLï¼3.3Vï¼
Spänning	DC9~36V
Arbetsenergiförbrukning	â¤1,2W(@1hz)	Normal temperaturtest
Standby strömförbrukning	â¤0,2W	Normal temperaturtest
Storlek	â¤65mm×44mm×35mm
Vikt	â¤75g

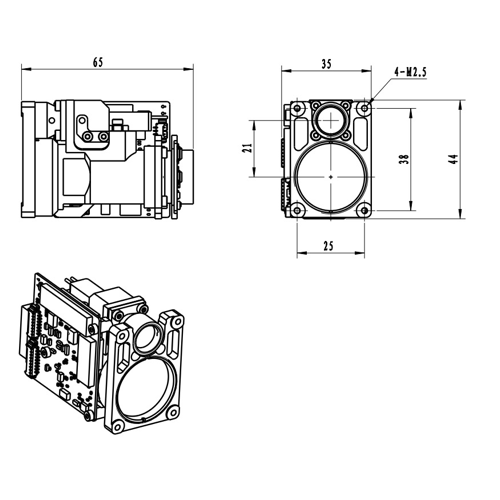

Strukturinstallationsgränssnitt

Externt gränssnitt

Anslutningsmodell MDC1-15SW1
Pin nummer	Definition	Fungera	Anmärkning
1	VEE	positiv effekt	DC9-36V
2	GND	strömingång jord
3	RS422_T/R	RS485 /RS422 skicka positiv
4	RS422_T/R-	RS485 /RS42 skicka negativ
5	RS422_RXD-	RS422 acceptera negativ
6	RS422_RXD	RS422 acceptera positiv
7	RS232-TX	RS232 skicka
8	RS232-RX	RS232 tar över	3,3V
9	TTL-TX	TTL skicka	3,3V
10	TTL-RX	TTL tar över
11	GND	plats för kommunikation
12	NC	Alternativ
13	NC	Alternativ
14	NC	Alternativ
15	NC	Alternativ

Miljöanpassningsförmåga

a)Arbetstemperaturï¼-40âï½ 60âã
b)Förvaringstemperaturï¼-45âï½ 70âã
C)Slumpmässig vibration: 15ï½2000Hz, 3 riktningar. De specifika testförhållandena visas i tabell 1.
Tabell 1 Slumpmässiga vibrationstestförhållanden

Serienummer	Frekvensområde (Hz)	Acceleration spektral densitet (g2/Hz)	Vibrationstid (min)
1	15½190	0.01	Vibrera i varje riktning i 15 min
2	190½210	0.1
3	210ï½380	0.01
4	380½420	0.025
5	420½2000	0.01

Islagstestförhållandena visas i tabell 2.

Halvsinuspuls
Toppacceleration g		Pulsbredd ms
Vertikal	15	11±2
Horisontell	15	11±2
Porträtt	15	11±2
Islagsriktning: 3 riktningar, 3 på varandra följande stötar i varje riktning

OEM/ODM-moduler och skräddarsydda lösningar

M0408X är designad för systemintegratörer som letar efter en bekväm, kraftfull och kompakt laseravståndslösning. Det ger tillförlitlig prestanda i ett brett spektrum av applikationer.

Den är mycket liten, ultralätt, har låg strömförbrukning och kan mätas över långa avstånd. Den är lämplig för handhållna enheter (värmebilder), vapenmonteringsapplikationer, bärbara system och lättviktssensorsviter och obemannade flygfarkoster eller UGV.

Beräkning av avståndsförmåga

Mål och konditionskrav
Siktâ¥8 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmågaâ¥ 4 km

Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det â¥40kw toppeffekt för lasrar, 0,5 mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 25mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼

: Detekterbar optisk effekt

: Sändningseffekt för laseravståndsmätare (40kw)

: Sändningstransmittans(0,9)

: Mottagningssändning(0,8)

: Optiskt mottagningsområde (25 mm mottagning

: Effektivt reflektionsområde för mål(5.29ã¡)

: Målreflektivitet(0,3)

: Atmosfärsdämpningskoefficient(0,2)

: Sikt (enligt testförhållanden)

: Avstånd till mål

Så länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 8 km sikt med 6 km avstånd till mål är den minsta detekterbara effekten nästan nära M.D.S för APD(5×10-9W), därför, under ett förhållande med 8 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) ) mål upp till 6 km (kan vara nära eller mindre än 6 km).
