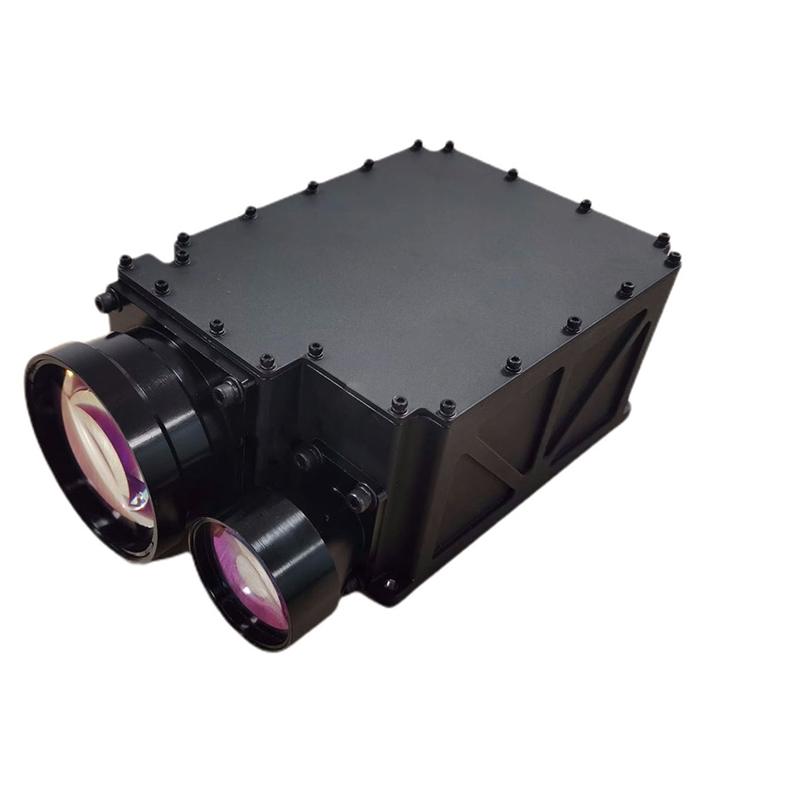

25 km laseravståndsmätarmodul
M1525x långdistanslaseravståndsmätare är en militär pulslaseravståndsmätare designad för flygplan, obemannade flygfarkoster, stridsvagnar, artilleri och andra tillämpningsscenarier. Den har fördelarna med liten storlek, låg vikt, låg strömförbrukning, stabil prestanda, lång mätsträcka, lång livslängd, ögonsäkerhet och så vidare. JIOPTICS® är en viktig teknisk utrustning för att förbättra produktens siktningsnoggrannhet. Välkommen att köpa 25km Laser Range Finder Module från oss.
Avståndsräckvidd: Sikt under förhållanden på minst 20 km, för fordon (2,3mX2,3m mål), 0,3 diffus reflektans, avståndsavstånd â¥15000m; Sikt under förhållanden på inte mindre än 30 km, stort mål, avståndsavstånd â¥25 000m;
Modell:M1525X
Skicka förfrågan PDF-nedladdning
Produktbeskrivning
JIOPTIK
| Parametrar |
Specifikation |
Notera. |
| Våglängd |
1535±5nm |
|
| Rangeringsförmåga |
100m~25km |
|
| Rangeringsförmåga |
â¥15 km (2,3 m×2,3 m, fordon med 0,3 reflektivitet, synlighet⥠20 km) |
Luftfuktighetâ¤80 % |
| â¥25 km (för stora mål, siktâ¥30 km) |
||
| Varierande noggrannhet |
±3m |
|
| Varierande upprepningsfrekvens |
1~5hz (justerbar) |
|
| Noggrannhet |
⥠98 % |
|
| Divergensvinkel |
⤠0,3 mrad |
|
| Tar emot |
63 mm |
|
| Kommunikationsgränssnitt |
RS422 |
|
| Matningsspänning |
DC18~32V |
|
| Driftskraft |
â¤20W(@1hz) |
Testad i rumstemperatur |
| Står fast vid |
â¤5W |
Testad i rumstemperatur |
| Dimensionera |
â¤115mm×70mm×121mm |
|
| Vikt |
⤠1 kg |
|
| Temperatur |
-40â~65â |
|
| Värmeavledande |
Genom termisk |
|
Kommunikationsgränssnitt
| Rad NR. |
Definition |
Notera. |
|
1 |
Likström |
24V Likström |
|
2 |
||
|
3 |
||
|
4 |
||
|
5 |
GND(likström) |
24V GND |
|
6 |
||
|
7 |
||
|
8 |
||
|
9 |
Serieport |
RS422 |
|
10 |
Serieport |
|
|
11 |
Serieport |
|
|
12 |
Serieport |
|
|
13 |
RS422 |
|
|
14 |
SYN |
RS422 differentiell extern trigger, bredd ¼ 10us |
|
15 |
SYN- |
Dimensionera
Beräkning av avståndsförmåga
(1)Mål och tillståndskrav
Sikt⥠20 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmåga⥠15 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ¥100kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 63mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt
: Sändningseffekt för laseravståndsmätare (100kw)
: Sändningstransmittans(0,9)
: Mottagningssändning(0,8)
: Optiskt mottagningsområde (63 mm mottagning
: Effektivt reflektionsområde för mål(5.29ã¡)
: Målreflektivitet(0,3)
: Atmosfärsdämpningskoefficient(0,16)
: Sikt (enligt testförhållanden)
: Avstånd till mål
Så länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 20 km sikt med 16 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför, under förhållanden med 15 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 15~16 km (kan vara nära eller mindre än 16 km).
Sikt⥠20 km
Luftfuktighetâ¤80 %
För fordon med 2,3m×2,3m dimension
Reflexivitet=0,3
Avståndsförmåga⥠15 km
(2) Analys och verifiering
De viktigaste parametrarna som påverkar avståndsförmågan är laserns toppeffekt, divergensvinkel, sändnings- och mottagningstransmittans, laservåglängd, etc.
För denna laseravståndsmätare tar det ¥100kw toppeffekt för lasrar, 0,3mrad divergensvinkel, 1535nm våglängd, sändningstransmittansâ¥90%, mottagningstransmittansâ¥80% och 63mm mottagning
Det är en laseravståndsmätare för små mål, avståndsförmåga kan beräknas med följande formel. Varierande formel för små målï¼
: Detekterbar optisk effekt: Sändningseffekt för laseravståndsmätare (100kw): Sändningstransmittans(0,9): Mottagningssändning(0,8): Optiskt mottagningsområde (63 mm mottagning: Effektivt reflektionsområde för mål(5.29ã¡): Målreflektivitet(0,3): Atmosfärsdämpningskoefficient(0,16): Sikt (enligt testförhållanden): Avstånd till målSå länge som detekterbar optisk effekt som reflekteras av mål är större än minsta detekterbar effekt, kan en laseravståndsmätare avståndsavstånd till ett mål. För en laseravståndsmätare med en våglängd på 1535nm är i allmänhet den lägsta detekterbara effekten (MDS) för APD 5×10-9W.
Under 20 km sikt med 16 km avstånd till mål är den lägsta detekterbara effekten lägre än M.D.S för APD(5×10-9W), därför, under förhållanden med 15 km sikt, kan en laseravståndsmätare avståndsavstånd för (2,3m×2,3m) mål upp till 15~16 km (kan vara nära eller mindre än 16 km).
