10 km laserintervallmodul

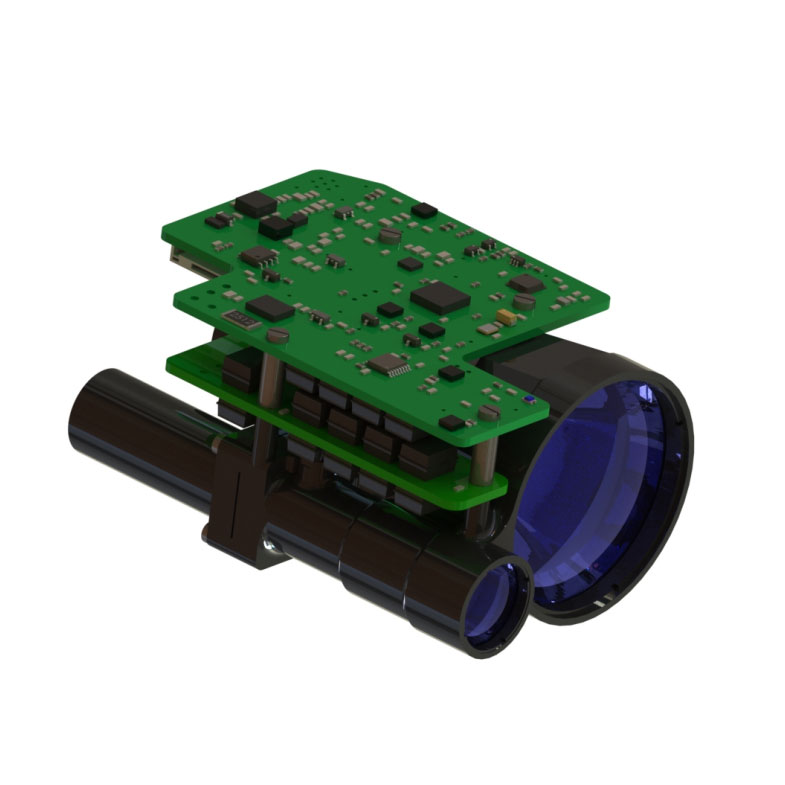

STA-D1013X 10 km Laser RangeFinder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Skicka förfrågan

Produktbeskrivning

Maximalt mätområde: Nato Target≥10000M; Typiskt mål≥13000m
Ranging noggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤165 g

10 km laserintervallmodulfunktioner

1. Integrerad strukturell design, chock och vibrationsmotstånd, hög tillförlitlighet, stark miljöanpassningsbarhet;
2. 1535NM Pumpade Q-switched Erbium Glass Laser Integrated Structure Design och slutface Multi-punkts tätningsinstallationsläge, stark anti-misadjusteringsförmåga, hållbar, lång arbetsliv och mänsklig ögonsäkerhet;
3. Det interna gränssnittet för kretsen är alla svetsade tråddirektanslutningsprocesser, fast och pålitlig, vilket kan undvika kortslutning eller dålig kontakt orsakad av lös kontakt, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex för STA-D1013X Laser RangeFinder-modul

Punkt	Index
Modell	STA-D1013X
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	50m-13000m
	13000m	Typiskt stort mål, synlighet ≥ 25 km
	10000 m	Synlighet ≥ 25 km, mål med 0,3 reflektivitet för 2,3 m × 2,3 m fordon
Fuktighet	≤ 60%
Alltför noggrannhet	± 1 m
Noggrannhet	≥98%
Upplösning	≤50m
Divergensvinkel	≤0,3 mad
Avståndsfrekvens	En gång 1Hz, 5Hz, 10Hz
Storlek	≤89mm × 62,5 mm × 46mm
Spänning	10V ～ 14V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 5W
Standby kraftförbrukning	≤1,5w
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤165 g

Strukturinstallationsgränssnitt för STA-D1013X RangeFinder-modul

Produktfunktion för STA-D1013X mätsensor

● Laseravståndsfunktion;
● Självdetekteringsfunktion;
● Först och sista målvalsfunktionen;
● Range Gating -funktion;
● Ställ in automatisk avståndsintervallfunktion;
● Ackumulera laserutsläppstidsfunktion;
● Power Polarity Reverse Protection.

Elgränssnitt

Krav på elektriskt gränssnitt är som följer:
● Strömförsörjningsspänning: 10V ~ 14V;
● Genomsnittlig strömförbrukning: ≤5W;
● Standby Kraftförbrukning: ≤1,5W;
● Tvärbindningstestet mellan den övre datoränden och A1257H-10P-kontakten i Rangefinder-änden realiseras genom A1257H-10P-kontakten. Distansfinder End strömförsörjning och kommunikationsport Pin -definitioner visas i följande tabell.

PIN -definition av strömförsörjning och kommunikationsport vid RangeFinder End

Stiftnummer	Antal	Överföringsriktning	Anteckningar
P-1	Gard	——	Jordtråd
P-2	Rs422_rx_n	I	RangeFinder -mottagare -
P-3	Rs422_rx_p	I	RangeFinder -mottagare +
P-4	Rs422_tx_n	O	Rang Finder Broadcaster -
P-5	Rs422_tx_p	O	RangeFinder Broadcaster +
P-6	Nc	——	beredskap
P-7	Nc	——	beredskap
P-8	Nc	——	beredskap
P-9	P-	——	Kraftförsörjning, mark
P-10	P+	——	Strömförsörjning, 10V ~ 14V
