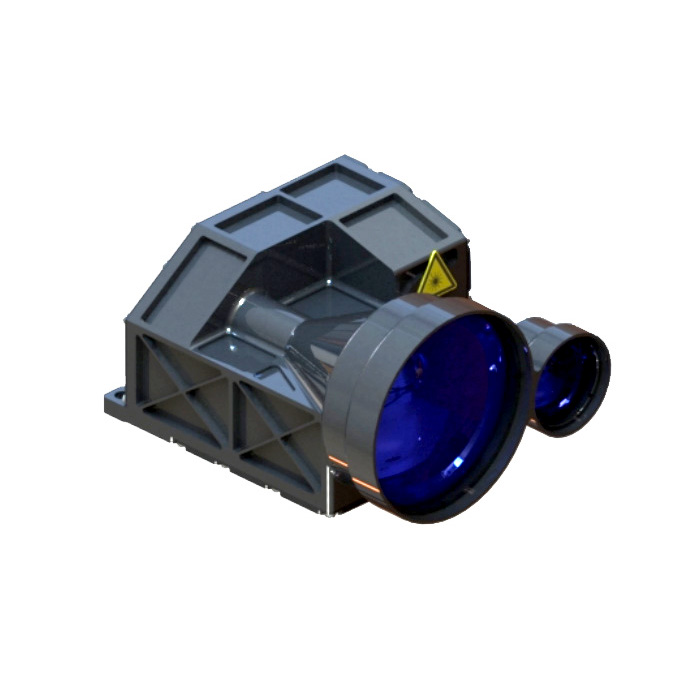

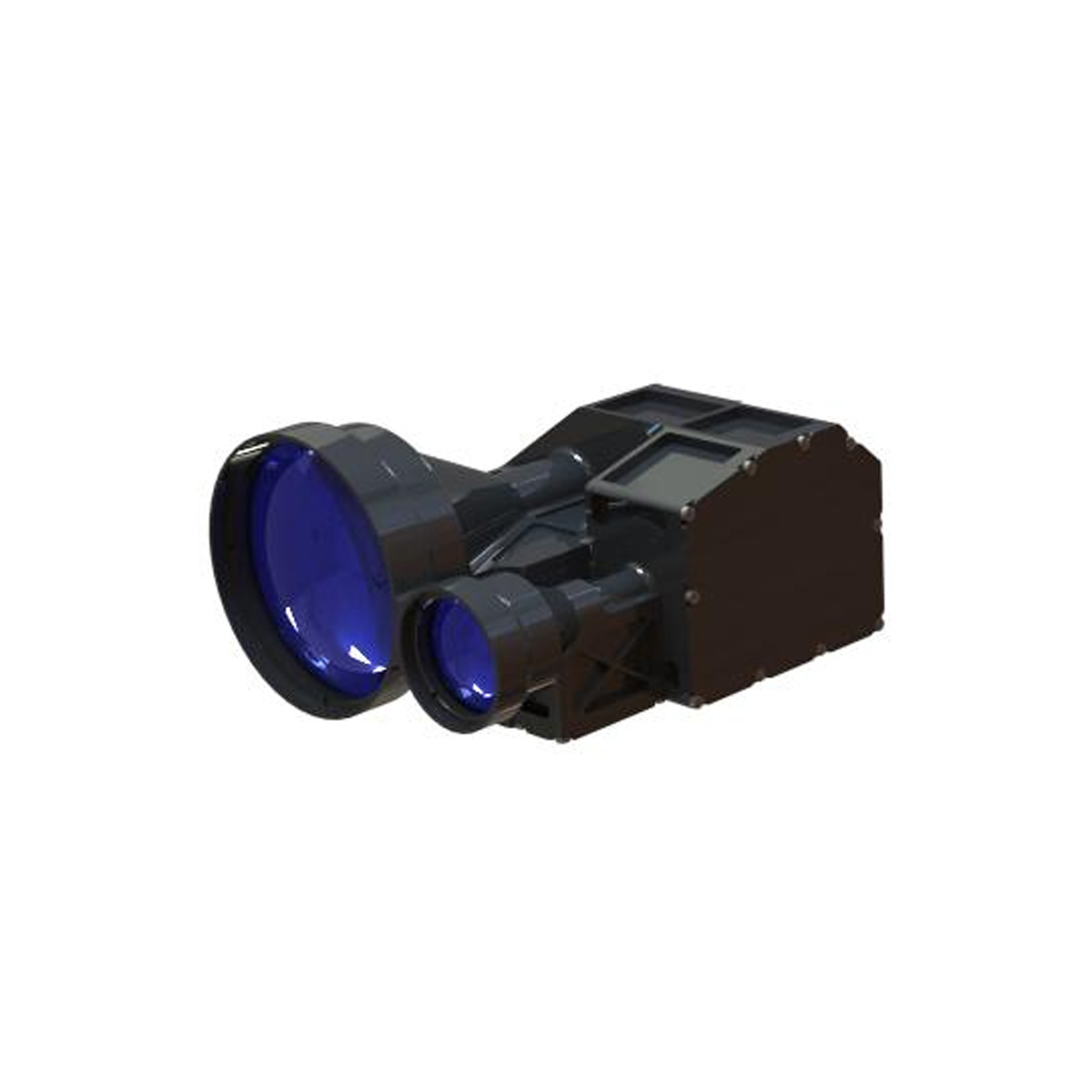

10 km Range Finder -modul
STA-D1925X 10 km Range Finder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.
Skicka förfrågan
Produktbeskrivning
Maximalt mätområde: 19000 m (fordon) 23000 m (vit byggnad) 25000 (typiskt mål)
Ranging noggrannhet ± 3M
Mätnoggrannhet ≥ 98%
Vikt ≤640g
Ranging noggrannhet ± 3M
Mätnoggrannhet ≥ 98%
Vikt ≤640g
10 km Range Finder -modulfunktioner
1. Integrerad design av hela strukturen, chock- och vibrationsmotståndet, kretsen antar underlagers tätningsdesign, kraftisoleringsdesign, stark elektromagnetisk kompatibilitet, hög tillförlitlighet och stark miljöanpassningsbarhet;
2. Den lätta vägen är helt förseglad, dammsät och vattentät ångkonstruktion, hela processen med ultra-ren miljöproduktion, kan tillämpas på komplex miljö, låga krav för installationsmiljön, stark anpassningsförmåga;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.
2. Den lätta vägen är helt förseglad, dammsät och vattentät ångkonstruktion, hela processen med ultra-ren miljöproduktion, kan tillämpas på komplex miljö, låga krav för installationsmiljön, stark anpassningsförmåga;
3. Det interna gränssnittet för kretsen antar svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av produktens lossning, oxidation och vattenånga och förbättra produktens tillförlitlighet och livslängd.
Produktprestandaindex för STA-D1925X Laser RangeFinder-modul
| Punkt | Index | |
| Modell | STA-D1925X | |
| Driftsvåglängd | 1535nm ± 10nm | |
| Avståndsortiment | 150m-23000m | |
| Variationsförmåga | 25000 m | Typiskt mål, synlighet ≥ 25 km |
| 23000m | Stort mål, synlighet ≥ 25 km | |
| 19000m | Synlighet ≥ 25 km, mål med 0,3 reflektivitet för 2,3 m × 2,3 m fordon | |
| Gränssnitt | Rs422 | |
| Fuktighet | ≤ 80% | |
| Alltför noggrannhet | ± 3m | |
| Noggrannhet | ≥98% | |
| Upplösning | ≤40 m | |
| Divergensvinkel | ≤0,4 mrad | |
| Avståndsfrekvens | 1 gång, 1Hz, 5Hz | |
| Storlek | ≤144mm × 108mm × 75mm | |
| Spänning | 22V ～ 34V | |
| Arbetskraftsförbrukning | Genomsnittlig strömförbrukning: ≤ 10w | |
| Standby kraftförbrukning | ≤3w | |
| Arbetstemperatur | -40 ℃～+60 ℃ | |
| Lagringstemperatur | -55 ℃～+70 ℃ | |
| Vikt | ≤800 g | |
Strukturinstallationsgränssnitt för STA-D1925X Laser RangeFinder-modul
Elektriskt gränssnitt för STA-D1925X mätsensor
Anslutningsuttagsmodellen för laserområdet är J30J-9ZKP, som inkluderar strömförsörjning och kommunikationssignal för laserområdefinder. Välj Standard TTL-kommunikationsgränssnitt för att kommunicera med systemet, och motsvarande plug-modell i systemänden är J30J-9TJL, enligt definitionen i tabellen nedan.
Distansfinder End strömförsörjning och kommunikationsstiftdefinition
| Stiftnummer | Märka | Elektrisk karakteristisk definition | Notera |
| 1 ska6 | Vin+ | Input Power Positiv | RangeFinder strömförsörjning |
| 2 specifikt | Vin- | Negativ ingångsstol | |
| 3 | Ttl_rxd | Signalhamn | Övre dator till RangeFinder |
| 8 | Nc | Nc |
|
| 4 | Ttl_txd | Signal Send Port | RangeFinder för att vara värd för datorn |
| 9 | Nc | Nc |
|
| 5 | Gard | Jordtråd |
|
