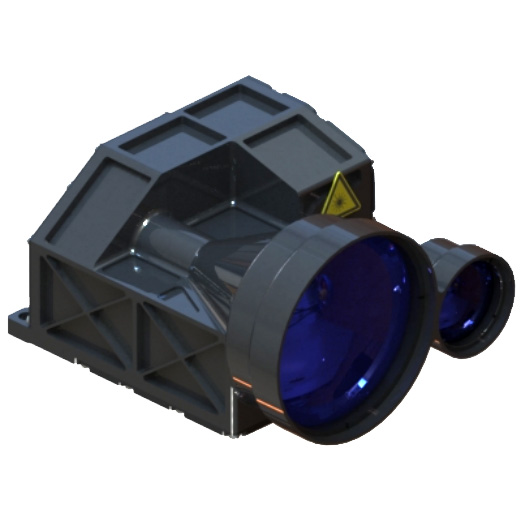

15000m RangeFinder -modul

STA-D1520Y 15000M RangeFinder-modul antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Modell:STA-D1520Y STA-M1215X

Skicka förfrågan

Produktbeskrivning

STA-D1520Y antar 1535Nm Erbium-glaslasermodulen oberoende utvecklad av jioptics, som har egenskaperna för låg effektförbrukning, kompakt struktur, hög precision, lång mätavstånd och mänsklig ögonsäkerhet.

Maximal mätområde: 15000 m (fordon) 20000 m (vägg)
Ranging noggrannhet ± 1,5 m
Mätnoggrannhet ≥ 98%
Vikt ≤600 g

15000m RangeFinder -modulfunktioner

1. Integrerad design av hela maskinstrukturen, anti-chock och vibration, kretsen antar underlagers tätningsdesign, kraftisoleringsdesign, stark elektromagnetisk kompatibilitet, hög tillförlitlighet och stark miljöanpassningsbarhet;
2. Ljusbanan är helt förseglad, dammsäker, vattentät ångdesign, hela processen med ultra-ren miljöproduktion, kan tillämpas på komplex miljö, låga krav för installationsmiljön, stark anpassningsförmåga;
3. De interna gränssnitten i kretsen använder alla svetstrådens direktanslutningsprocess, som är fast och pålitlig, vilket kan undvika kortslutningen eller dålig kontakt orsakad av anslutning, oxidation och vattenånga på kontakten och förbättra produktens tillförlitlighet och livslängd.

Produktprestandaindex

Punkt	Index
Modell	STA-D1520Y
Driftsvåglängd	1535nm ± 10nm
Avståndsortiment	120m-20000m
Variationsförmåga	20000m	Stort mål, synlighet ≥ 25 km
	15000 m	Synlighet ≥ 25 km, mål med 0,3 reflektivitet för 2,3 m × 4,6 m fordon
Fuktighet	≤ 80%
Alltför noggrannhet	± 3m
Noggrannhet	≥98%
Upplösning	≤50m
Divergensvinkel	≤0,5 mad
Avståndsfrekvens	En gång 1Hz
Storlek	≤144mm × 108mm × 75mm
Spänning	18V ～ 36V
Arbetskraftsförbrukning	Genomsnittlig strömförbrukning: ≤ 6w
Standby kraftförbrukning	2.5W
Arbetstemperatur	-40 ℃～+60 ℃
Lagringstemperatur	-55 ℃～+70 ℃
Vikt	≤600 g

Strukturinstallationsgränssnitt

Produkthöjdpunkter

● Lätt med bara 160 g
● Kraftfull mätning upp till 14 km
● Tål hårdaste vapenchocker upp till 1600 g
● Extremt låg effektförbrukning
● Hög mätnoggrannhet på 1 m
● Brett driftstemperaturområde från –40 ° C till +65 ° C

Ansökningar

● Vapenmonterade enheter
● Handhållna enheter
● Observations- och övervakningssystem
● Sensorsviter för UAV och UGV

Produktprestandaindex

PRESTANDA
Maximal sortiment	15000 m
Intervallprestanda på strålfyllningsmål Reflektivitet: 60%, observatörssynlighet 25 km	14000m
Intervallprestanda på 2,3 × 2,3 m målstorlek Reflektivitet: 30%, observatörssynlighet 25 km	12000 m
Intervallprestanda på 1 × 1 m målstorlek Reflektivitet: 10%, observatörssynlighet 25 km	10000 m
Lägsta sortiment	20 m
Räckviddsnoggrannhet	± 1 m
Repetitionsgrader	1-10Hz
Flera måldetektering	3 mål
Våglängd	1535nm
Divergens	0,3 mrad
Ögonsäkerhet per IEC 60825-1	Laserklass 1
Miljöegenskaper
Driftstemperaturområde	-40 ℃ ~+65 ℃
Lagringstemperaturområde	-50 ℃ ~+75 ℃
Chock (halvsus) vid 0,6 ms i x-, y- och z-riktning	1000 g
Fysiska egenskaper
Vikt	≤160G
Dimensioner (längd/bredd/höjd)	≤87,3mm76mm58,8 mm
Gränssnitt
Gränssnitt	UART (3,3 V LVCMOS -nivåer) RS422
Strömförsörjning	4.5V ~ 12V
