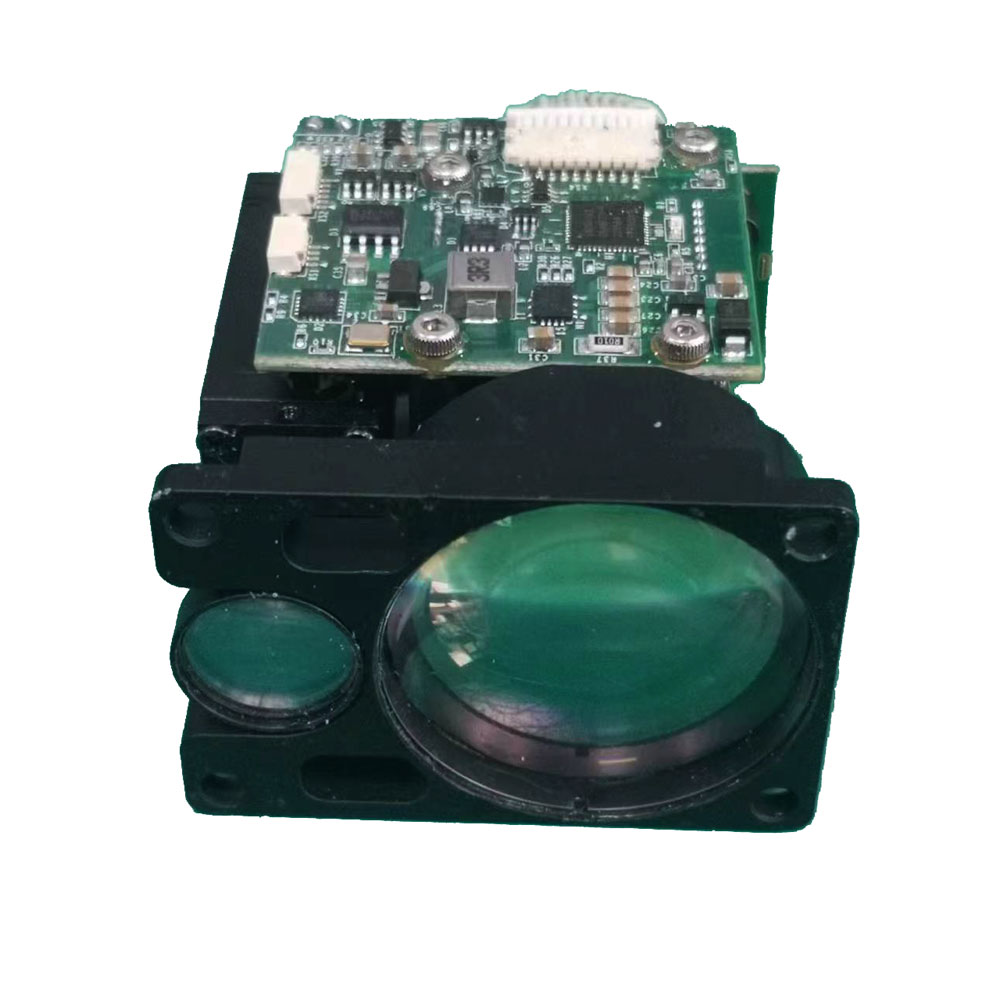

1535nm 16 km Laser RangeFinder -modul

JIOPTICS 1535NM STA0816 1535NM 16 km Laser RangeFinder -modul är speciellt utformad för OEM -integration och kan ge exakt mätning för brandkontrollsystem, flygplan/UAV, tank/UGA, fartyg, gränsövervakningssystem och andra tillämpningar.
Maximalt intervall ≥ 16000 m
Intervall 2,3 × 2,3 m målstorlek ≥8000 m
Avståndsmätningsnoggrannhet ± 1 m
Mätnoggrannhet ≥ 98%
Vikt ≤ 89,5 g

Modell:STA0816

Skicka förfrågan

Produktbeskrivning

Laser RangeFinder är ett slags precisionsavståndsavkänningsinstrument, genom att laser får optiskt system Laserutsläpp Optisk system Lasersändar Lasermottagarkraft och styrenhet och skal (som visas i figur 1), installerad på marken eller fordonsplattformen, och koaxial med fordonsvy -systemet, drivet av plattformssystemet, sökning och spårning av målplattformen till målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet, på målet på målet, på målet på målet, på målet på målet, på målet på målet, på målet på målet, på målet på målet, på målet på målet, på målet på målet på målet, på målet på målet, på målet mål Låsa och mata ut flaggsignalen som har sökts till målet och sedan starta distansdata genom utgångsgränssnittet till den övre datorn

Huvudfunktionerna i laserområdet är: Detektionsavstånd, lång volym, liten vikt och lätt responstid Snabbdetektering och hög noggrannhet kan upptäcka flera mål, och utgångsmålavståndsdata kan smälts in i Battlefield -kommunikationsnätverket.

Huvudprestanda och tekniska parametrar

Laservåglängd	1,535 um
Standbyström	0,065A @6V
Driftspänning	3.3V ~ 12V
Falsk larmfrekvens	≤1%
Nästan testhastighet	98%
Minimitestområdet	30 m
Alliansen	8 km (2,3x2,3 m bil), stort mål på 16 km;
Noggrannhet	± 1 m
Arbetsfrekvens	1 Hz, 5 Hz, nödsituation 10Hz;
Divergensvinkel	≤0,4 mrad
Urval av de första och de sista målen
Utgångsgränssnitt	Rs422
Lagring	Lagringsliv på 12 år
Miljöanvändning
2 -arbetstemperatur	-40 ° C ~+ 55 ° C
Lagringstemperatur	-50 ° C ~ + 70 ° C

Gränssnittsläge

Det externa kretsgränssnittet för Laser RangeFinder antar externt uttag, med externt kraftgränssnitt och datakommunikationsfunktion för extern uttag 1,25 mm avstånd 8-kärnuttag. Specifika stift visas i följande tabell:

stift	Definition	Fungera	Ledarfärg	Anmärkningar
1	T+	Kommunikationssignal	röd	Ansluten till PC RX+
2	T-	Kommunikationssignal	svart	Ansluten till PC RX-
3	R-	Kommunikationssignal	gul	Ansluten till PC TX-
4	R+	Kommunikationssignal	grön	Ansluten till PC TX+
5	Gard	Kommunikationsplats	blå
6	Gard	Kraftförsörjning	vit
7	+8V/1A	Total strömförsörjning	orange	Flätas ihop
8	+8V/1A	Total strömförsörjning	brun	Flätas ihop

RangeFinder -modulstorlek

Applikationsscenario

JIOPTICS 1535NM 16 km Laser RangeFinder -moduler används allmänt i militära eller civila scener (obemannade flygbilar, fotoelektriska skidor, termisk avbildningsutrustning osv.) I den mest utmanande miljö, högpresterande och hög tillförlitlighet spelar en viktig roll. En solid lösning som ger din produkt att överskrida sina gränser.
